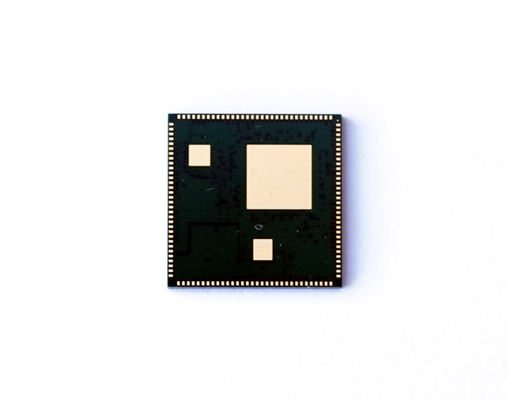

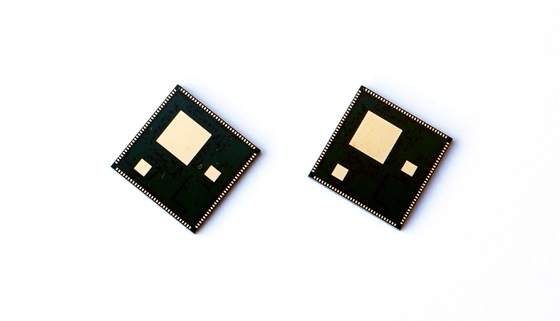

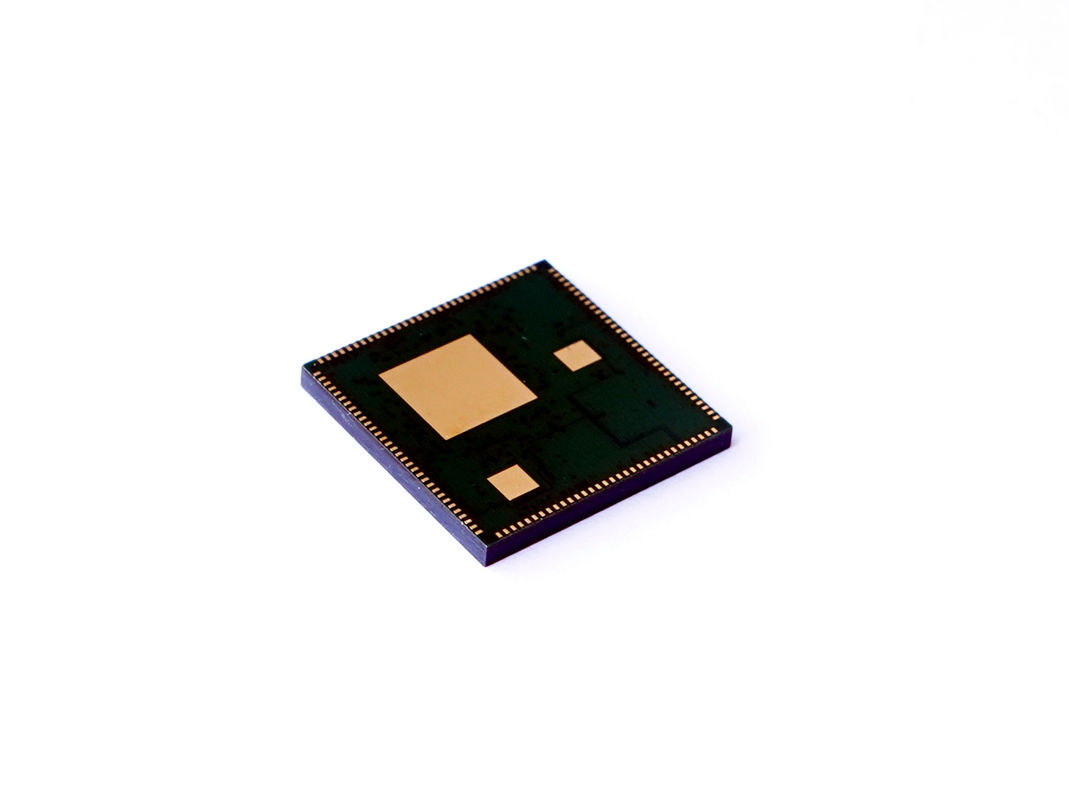

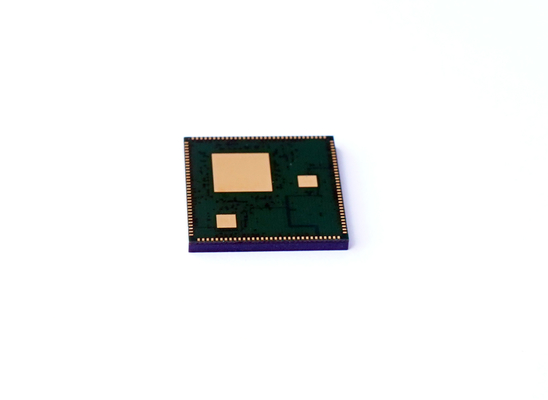

14-битный чип управления волоконно-оптическим гироскопом с 80 МГц АЦП

14-битный чип управления волоконно-оптическим гироскопом с 80 МГц АЦП

Наименование марки:	FIREPOWER
Номер модели:	SIP Chip
МОК:	1
цена:	200$
Условия оплаты:	L/C, T/T.
Способность к поставкам:	1 неделя для образца

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Разрешение ADC:

14бит

ADC MAX ROUMENTIONS THEARVINGE:

80MHz

Соотношение сигнал / шум АЦП (SNR):

60 дБ

Эквивалентный входный шум:

3LSB

Разрешение DAC:

14бит

RS422 Коэффициент связи:

≥5 Мбит / с

Размеры:

≤12 мм × 12 мм × 2,5 мм

Выходное напряжение привода:

≥9vpp

Упаковывая детали:

Губка + коробка

Поставка способности:

1 неделя для образца

Выделить:

14-битный чип для волоконно-оптического гироскопа

волоконно-оптический гироскоп с АЦП 80 МГц

высокоточные гироскопы из оптических волокон

Описание продукта

Высокоинтегрированная микросхема управления волоконно-оптическим гироскопом для прецизионной навигационной системы

Введение в продукт

Эта специализированная микросхема для управления волоконно-оптическим гироскопом отличается высокой степенью интеграции, компактными размерами, низким энергопотреблением и надежной производительностью. Она объединяет все основные компоненты микросхемы, необходимые для управления волоконно-оптическим гироскопом, и подходит для гироскопов с точностью ниже 0,5%.

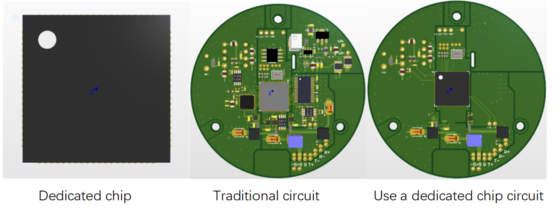

Уменьшает объем схемы примерно на 70%
Эффективно минимизирует размеры гироскопа
Превосходная согласованность по сравнению с отдельными устройствами
Значительно сокращает сроки исследований и разработок волоконно-оптических гироскопов

Состав микросхемы

Микросхема объединяет несколько функциональных блоков:

Программируемые логические и запоминающие устройства (FPGA и FLASH)
Цифро-аналоговое преобразование (ЦАП)
Аналого-цифровое преобразование (АЦП)
Драйвер (Diver)
Блок связи (422)

Технические характеристики

№	Параметр	Спецификация
1	Разрешение АЦП	14 бит
2	Максимальная рабочая частота АЦП	80 МГц
3	Отношение сигнал/шум (SNR) АЦП	60 дБ
4	Эквивалентный входной шум	3LSB
5	Разрешение ЦАП	14 бит
6	Максимальная рабочая частота ЦАП	50 МГц
7	Динамический диапазон без паразитных составляющих (SFDR) ЦАП	68 дБ
8	Выходное напряжение драйвера	≥9Впик-пик
9	Скорость связи RS422	≥5Мбит/с
10	Потребляемая мощность в режиме ожидания	≤0,8 Вт
11	Размеры	≤12 мм12 мм2,5 мм
12	Тип корпуса	QFN
