Модуль инерциальной единицы измерения ADIS16475 MEMS с интерфейсом SPI

Name: Модуль инерциальной единицы измерения ADIS16475 MEMS с интерфейсом SPI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475c
Price: 200 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16475c
МОК:	1
цена:	200$
Условия оплаты:	L/C, D/P, T/T.
Способность к поставкам:	1 неделя для образца

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

диапазон измерения гироскопа:

±500°/s

Масштабная нелинейность:

100 ppm

Случайная прогулка:

00,15°/√h

Пропускная способность:

345 Гц

Диапазон Acc:

±8g

Повторяемость по масштабному фактору:

500 млрд

Скорость обновления:

2,0 ккс

Ток потребления:

20 мА

Упаковывая детали:

Губка + коробка

Поставка способности:

1 неделя для образца

Выделить:

Модуль IMU MEMS ADIS16475

SPI интерфейс IMU акселерометр

Гирометрическая единица MEMS

Описание продукта

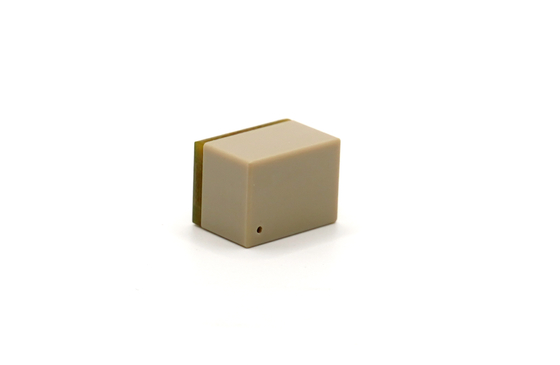

Миниатюрный модуль инерциального измерения MEMS ADIS16475

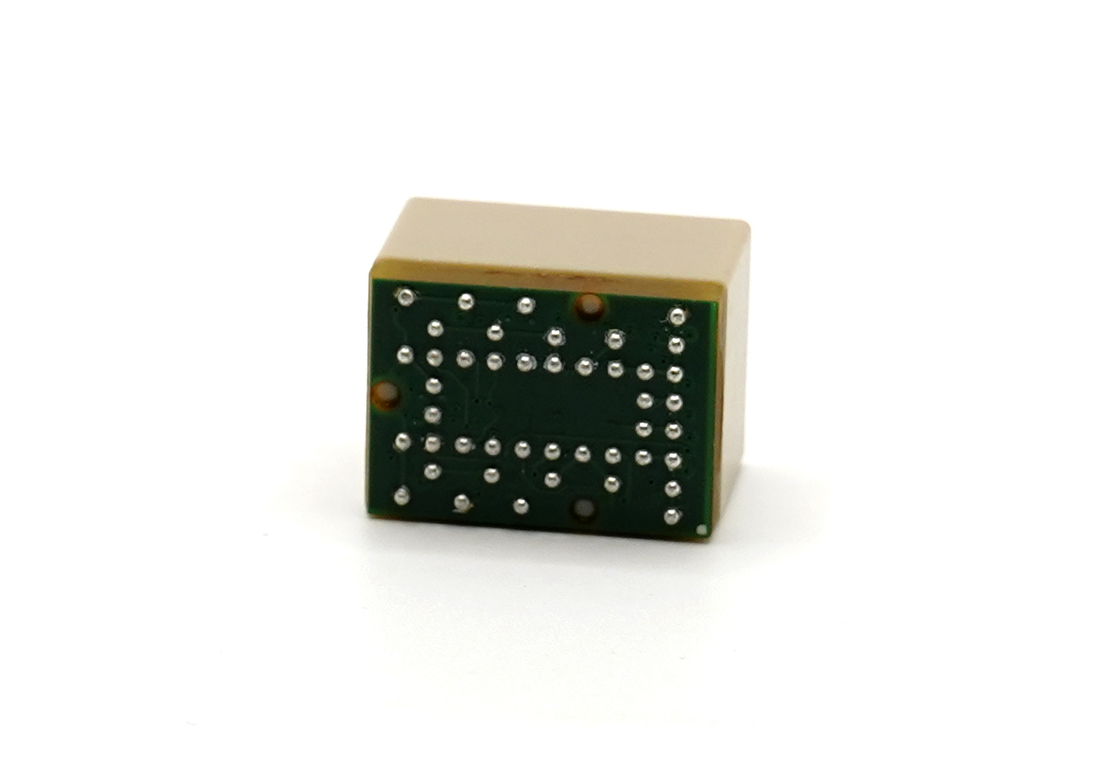

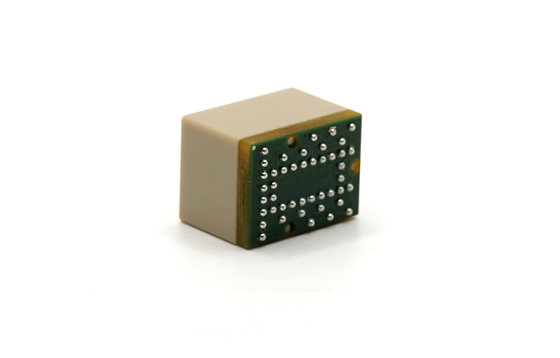

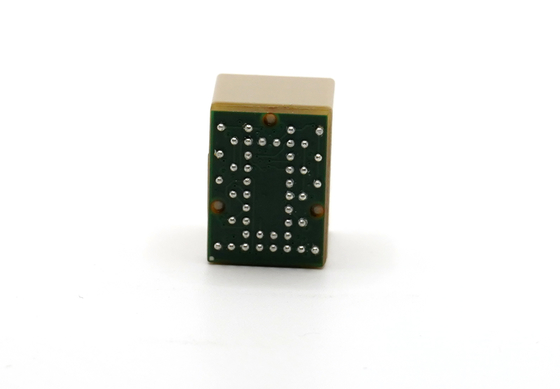

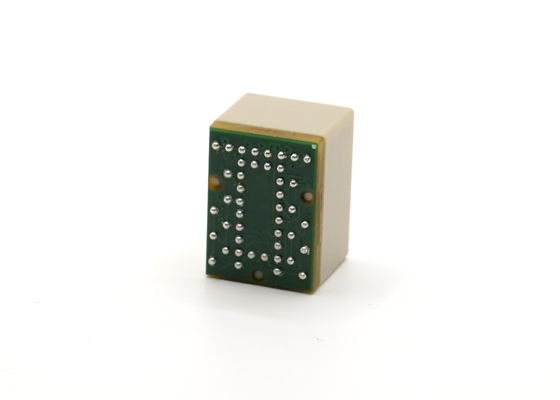

ADIS16475C - это высокоточный, миниатюрный модуль датчика движения MEMS, содержащий трехосевой гироскоп и трехосевой акселерометр. Каждый инерциальный датчик объединен с схемой обработки сигналов для обеспечения простого интерфейса для сбора данных и управления конфигурацией с использованием интерфейса SPI и структуры регистров. Модуль доступен в 100-шариковом корпусе BGA размером примерно 15 мм * 11 мм * 11 мм.

Основные характеристики

Высокоточная технология измерения движения MEMS
Трехосевой гироскоп и трехосевой акселерометр
Простой интерфейс SPI для сбора данных
Компактный 100-шариковый корпус BGA (15 мм * 11 мм * 11 мм)
Встроенная схема обработки сигналов

Технические характеристики

Параметр	Условия испытаний	Макс.	Типичный	Мин.	Единица измерения
Гироскоп
Диапазон измерения			±500		°/сек
Коэффициент масштабирования	X_GYRO_OUT и X_GYRO_LOW (32-бита)		2,621,440		LSB/°/сек
Нелинейность коэффициента масштабирования	Наилучшее приближение прямой, входная угловая скорость 500 град/с		100		ppm
Нестабильность нулевого смещения	Аллан, 1 σ		2.5	3.0	°/ч
Случайное блуждание	1 σ		0.15	0.20	°/√h
Полоса пропускания	-3dB		345		Гц
Акселерометр
Диапазон измерения			±8		g
Коэффициент масштабирования	X_ACCL_OUT и X_ACCL_LOW (32-бита)		2,621,44000		LSB /g
Нестабильность нулевого смещения	Аллан, 1 σ		25	50	мкг
Полоса пропускания	-3dB		393		Гц
Общие характеристики
Время запуска			1000		мс
Скорость обновления			2.0		kSPS
Диапазон рабочего напряжения	VDD	3.0		3.6	В
Ток потребления	VDD = 3.3 В	17		20	мА

Чертежи
