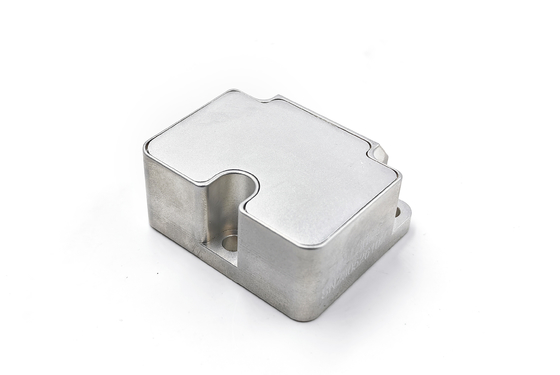

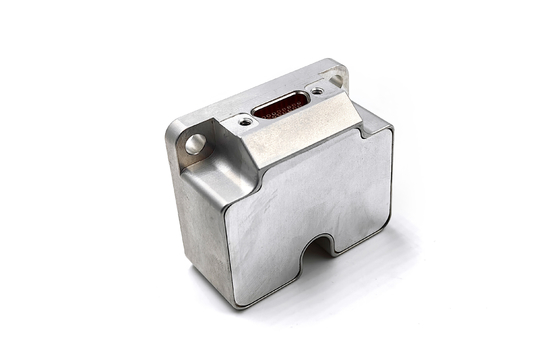

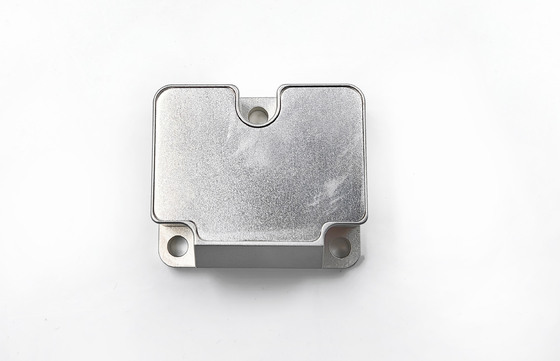

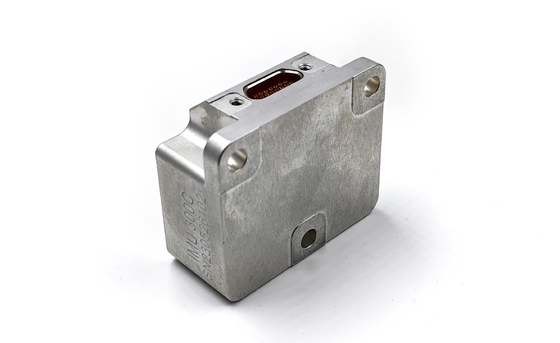

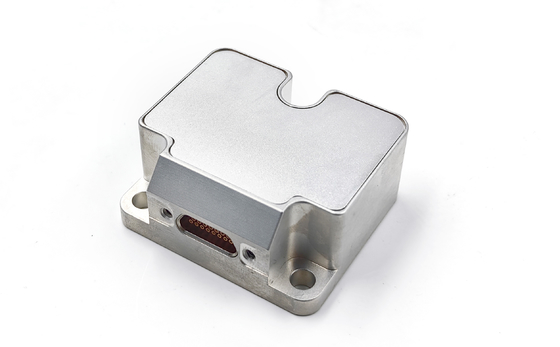

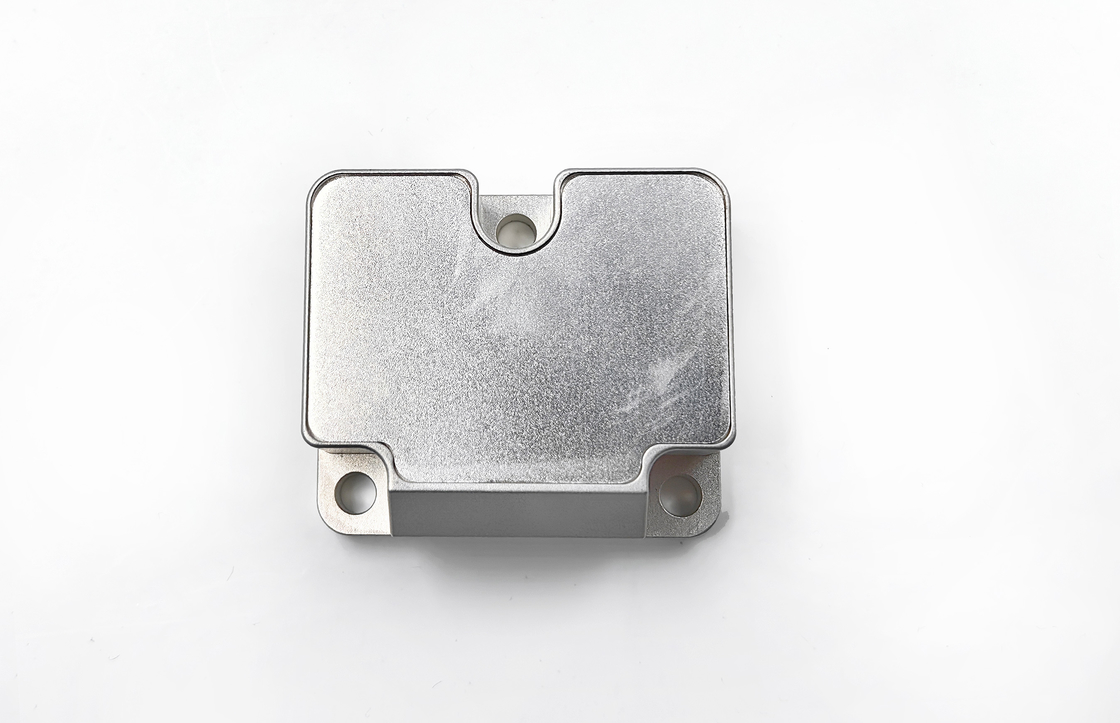

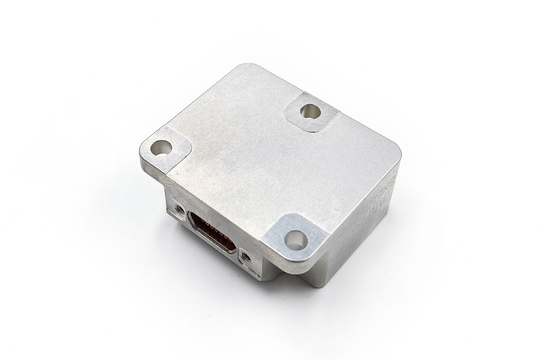

Управляющий беспилотным летательным аппаратом Stim300 IMU с гиростабильностью 0,1°/h

Наименование марки:	FIREPOWER
Номер модели:	IMU6-1A
МОК:	1
цена:	2500$
Условия оплаты:	T/T, L/C, Western Union
Способность к поставкам:	1 неделя для образца

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Гирозовый диапазон (настраиваемый):

± 400 °/с

Стабильность предвзятости в беге (@ allan dasiance):

0.1°/ч

Смешание смещения @10S (10 с гладких, 1σ, комнатная температура):

1°/ч

Угловая случайная прогулка:

0.1°/√h

ширина полосы частот dB 3:

200 Гц

Ассортимент ACC (настраиваемый):

±30г

Стабильность смещения в беге (дисперсия Allan @ 25 ℃):

00,05 мг

Устойчивость к предвзятости @10 с:

00, 2 мг

Упаковывая детали:

Губка + коробка

Поставка способности:

1 неделя для образца

Выделить:

Управляющий беспилотным летательным аппаратом Stim300 IMU

IMU с гиростабильностью 0

1°/ч

Описание продукта

Управляющий полетом беспилотного летательного аппарата Stim300 IMU с гиростабильностью 0,1°/ч

Инерциальное измерительное устройство MEMS состоит из гироскопа с тремя осями, акселерометра с тремя осями, датчика угла наклона с тремя осями, датчика температуры, панели обработки сигнала,и необходимое программное обеспечениеОн измеряет трехосевую угловую скорость, трехосевое ускорение и трехосевой угол наклона носителя, выпуская компенсированные данные (включая температуру, неправильное выравнивание установки,и нелинейной компенсации) через серийный порт RS-422.

Спецификации гироскопа

Параметр	Единица	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерений (настраиваемый)	°/s	± 400	± 400	± 400	±2000
Стабильность предвзятости в процессе выполнения ((@ вариантность Аллана)	°/h	0.3	0.1	0.05	1
Устойчивость к предвзятости @10s (10s гладкий, 1σ, комнатной температуры)	°/h	3	1	0.5	6
Стабильность при полной температуре	°/h	10	3	2	18
Угловая случайная ходьба	°/√h	0.15	0.1	0.02	0.3
Повторяемость предвзятости (1σ)	°/h	1	0.5	0.3	2
Чувствительность к ускорению предвзятости	°/h/g	1	1	1	2
Нелинейность масштабного фактора ((1σ)	ppm	150	150	150	300
Повторяемость по масштабному фактору (1σ)	ppm	20	20	20	100
Неправильное выравнивание	°	±0.05	±0.05	±0.05	±0.05
3 дБ пропускной способности	Гц	250	200	150	250

Технические показатели акселерометра

Параметр	Единица	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	ИМУ6-1y-4
Диапазон измерений (настраиваемый)	g	± 10	± 30	±50	± 80
Стабильность предвзятости в процессе выполнения (вариантность Алана @ 25 °C)	Мг	0.02	0.05	0.1	0.2
Устойчивость к предвзятости @10 с	Мг	0.05	0.2	0.5	1
Стабильность при полной температуре	Мг	1	3	5	15
Угловая случайная ходьба	m/s/√h	0.001	0.002	0.005	0.01
Повторяемость предвзятости ((1σ)	Мг	0.1	0.5	1	2
Повторяемость по масштабному фактору (1σ)	ppm	200	200	200	200
Нелинейность масштабного фактора ((1σ)	ppm	50	100	200	300
Неправильное выравнивание	°	±0.05	±0.05	±0.05	±0.05
3 дБ пропускной способности	Гц	100	100	100	100

Спецификация угла наклона (необязательно)

Параметр	Единица	IMU6-1y-x
Диапазон измерений (настраиваемый)	g	±1.7
Стабильность предвзятости (гладкое выравнивание за 1 с)	Мг	0.5
Случайная прогулка	m/s/√h	0.08
Нелинейность коэффициента масштаба	ppm	100

Электрические характеристики

Параметр	Единица	IMU6-1y-x
Напряжение	V	5
Потребление энергии	W	2
Ripple	mV	100

Приспособимость к окружающей среде

Параметр	Единица	IMU6-1y-x
Рабочая температура	°C	-45 ~ 85
Температура хранения	°C	-55 ~ 105
Вибрация	- Я...	10 ~ 2000 Гц,60,06 грамма
Влияние	- Я...	1000 г,0.1 мс

Очертание контуры
