Волоконно-оптический гироскоп Fizoptika VG191A для БПЛА ±500°/с, полоса пропускания 300 Гц

Волоконно-оптический гироскоп Fizoptika VG191A для БПЛА ±500°/с, полоса пропускания 300 Гц

Наименование марки:	Firepower
Номер модели:	МФОГ-24
МОК:	1
цена:	1350$
Условия оплаты:	L/C, D/P, T/T, Western Union
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Измеренный диапазон:

±500°/s

Стабильность нулевого смещения (10 с, 1σ):

≤1,5°/ч

угловой метод случайного блуждания:

≤0.03°/ч

Пропускная способность:

≥ 300 Гц

Повторяемость при нулевом смещении (1σ):

≤1,5°/ч

Нелинейность коэффициента масштабирования:

≤ 300 ppm

Измерение:

φ24X39 мм

Источник питания:

5 В

Упаковывая детали:

Губка + Картон

Поставка способности:

500/месяц

Выделить:

Гироскоп Fizoptika VG191A для БПЛА

Волоконно-оптический гироскоп 500 град/с

Гироскоп для БПЛА

Описание продукта

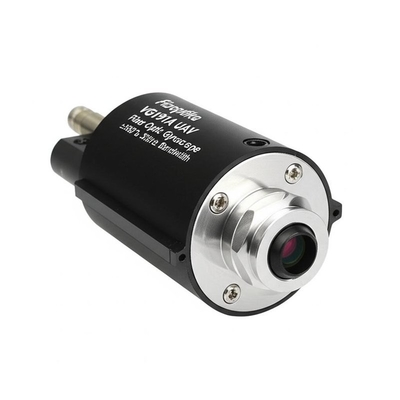

Миниатюрный волоконно-оптический гироскоп Fizoptika UAV, датчик угловой скорости VG191A

Основные характеристики

Атрибут	Значение
Диапазон измерения	±500°/с
Стабильность нулевого смещения (10 с, 1σ)	≤1.5°/ч
Угловое случайное блуждание	≤0.03°/ч
Полоса пропускания	≥300 Гц
Повторяемость нулевого смещения (1σ)	≤1.5°/ч
Нелинейность масштабного коэффициента	≤300 ppm
Размер	φ24×39 мм
Питание	5 В

Обзор продукта

Микро-нано волоконно-оптический гироскоп MFOG-24 является высокоточным датчиком угловой скорости, разработанным в качестве прямой замены для Fizoptika VG191A. Этот усовершенствованный датчик объединяет оптические, механические и электронные технологии для обеспечения точных и надежных измерений угловой скорости.

Технология

Основанный на эффекте Саньяка, гироскоп обнаруживает угловое движение, измеряя разницу фаз между двумя лучами света, движущимися в противоположных направлениях внутри волоконной петли. Эта разница фаз точно обрабатывается для достижения высокоточной чувствительности к угловой скорости.

Особенности конструкции

Компактная и легкая конструкция (φ24×39 мм)
Усовершенствованные микро-нано волоконные компоненты для повышения чувствительности
Отсутствие движущихся или изнашивающихся частей для минимального обслуживания
Быстрый запуск и долговечность
Прочная конструкция для сложных условий эксплуатации

Применение

Идеально подходит для систем управления ориентацией и датчиков движения, включая:

Беспилотные летательные аппараты (БПЛА)
Автономные навигационные системы
Робототехнические платформы
Аэрокосмические системы

Технические характеристики

Параметр	MFOG-24	MFOG-24-AN
Диапазон (°/с)	±500	±300
Масштабный коэффициент	3600 (LSB/o/s)	7 мВ/o/с
Нелинейность масштабного коэффициента (ppm)	300	≤1000
Стабильность нулевого смещения (10 с, 1σ, °/ч)	≤1.5	≤2
Угловое случайное блуждание (°/ч 1/2)	≤0.03	≤0.04
Ширина полосы 3 дБ (Гц)	≥300	≥450
Питание (В)	5±0.15	5±0.15

Компоненты продукта

Сборка оптического тракта
Плата схемы обнаружения и управления сигналами
Каркас волоконно-оптического кольца
Корпус и конструктивные компоненты

Технические чертежи

Технический чертеж волоконно-оптического гироскопа MFOG-24

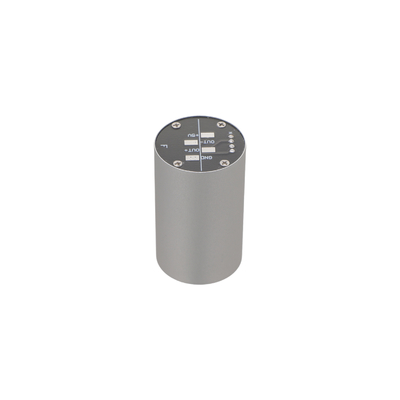

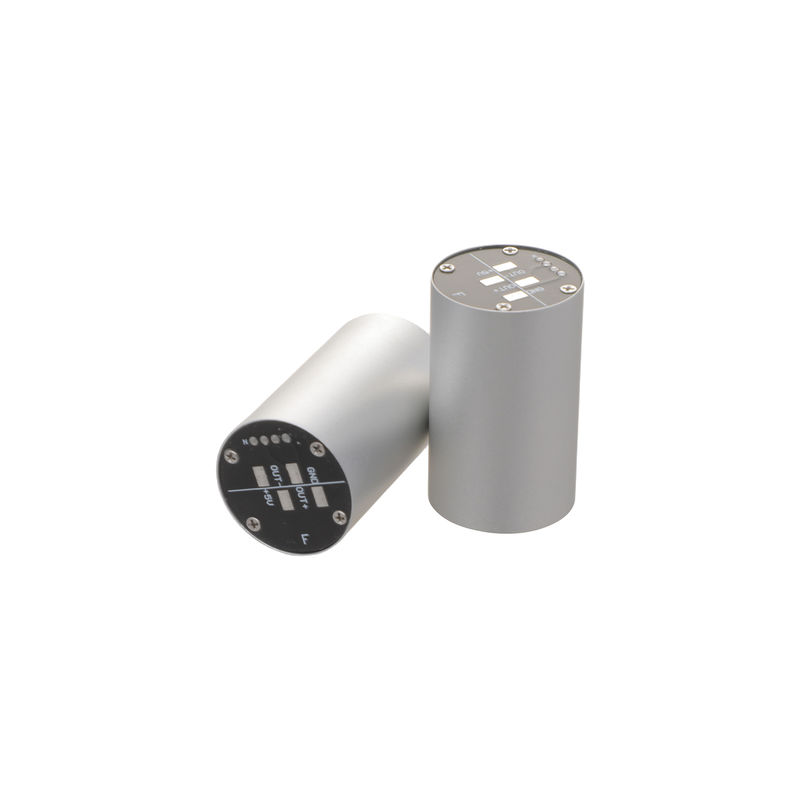

Фотография продукта волоконно-оптического гироскопа MFOG-24
