Сильный ударный вибрационный инерциальный датчик для аэрокосмической обороны RS-422 выход

Сильный ударный вибрационный инерциальный датчик для аэрокосмической обороны RS-422 выход

Наименование марки:	Firepower
Номер модели:	IMU6-1
МОК:	1
цена:	2000$
Условия оплаты:	L/C, D/A, D/P, T/T, Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

диапазон измерения гироскопа:

±400°/с

Стабильность предвзятости:

00,3°/ч

угловой метод случайного блуждания:

0.15o/√h

Повторяемость предвзятости (1σ):

1°/ч

Повторяемость по масштабному фактору (1σ):

150ppm

ширина полосы частот dB 3:

250hz

Стабильность смещения акселерометра:

00,02 мг

Вес:

55 г

Неправильное выравнивание:

± 0,05°

Потребление энергии:

2 Вт

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/MONTH

Выделить:

Объект измерения инерции воздушно-космической обороны

Инерциальное измерительное устройство сильного удара

RS-422 Инерциальная единица измерения

Описание продукта

Инерциальный измерительный блок (IMU) с высокой вибростойкостью для аэрокосмической и оборонной промышленности, выход RS-422

Основные характеристики

Атрибут	Значение
Диапазон измерения гироскопа	±400°/с
Стабильность смещения	0.3°/ч
Угловой случайный блуждающий	0.15º/√h
Повторяемость смещения (1σ)	1°/ч
Повторяемость масштабного коэффициента (1σ)	150ppm
Полоса пропускания 3 дБ	250 Гц
Стабильность смещения акселерометра	0.02 мг
Вес	55 г
Несоосность	±0.05°
Потребляемая мощность	2 Вт

Обзор продукта

IMU6 MEMS - это высокоинтегрированная сенсорная система, разработанная для аэрокосмических и оборонных приложений с выходом RS-422.

Компоненты системы

Трехосевой гироскоп
Трехосевой акселерометр
Трехосевой датчик угла наклона
Датчик температуры
Плата обработки сигналов
Механический корпус
Сопутствующее программное обеспечение

Разработанная для измерения трехмерной угловой скорости, линейного ускорения и угла наклона движущихся платформ, система включает в себя комплексную компенсацию ошибок, включая температурную компенсацию, коррекцию несовпадения установки и нелинейную компенсацию. Выводит высокоточные данные через стандартный последовательный интерфейс RS-422 в соответствии с предопределенным протоколом связи.

Характеристики гироскопа

Параметр	Единица измерения	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерения (настраиваемый)	°/с	±400	±400	±400	±2000
Внутриполосная стабильность смещения (@ дисперсия Аллана)	°/ч	0.3	0.1	0.05	1
Стабильность смещения @10с (10с сглаживание, 1σ, комнатная температура)	°/ч	3	1	0.5	6
Стабильность смещения при полной температуре	°/ч	10	3	2	18
Угловой случайный блуждающий	°/√h	0.15	0.1	0.02	0.3
Повторяемость смещения (1σ)	°/ч	1	0.5	0.3	2
Чувствительность смещения к ускорению	°/ч/g	1	1	1	2
Нелинейность масштабного коэффициента (1σ)	ppm	150	150	150	300
Повторяемость масштабного коэффициента (1σ)	ppm	20	20	20	100
Несоосность	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	250	200	150	250

Технические показатели акселерометра

Параметр	Единица измерения	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Диапазон измерения (настраиваемый)	г	±10	±30	±50	±80
Внутриполосная стабильность смещения (Дисперсия Аллана @ 25 ℃)	мг	0.02	0.05	0.1	0.2
Стабильность смещения @10с	мг	0.05	0.2	0.5	1
Стабильность смещения при полной температуре	мг	1	3	5	15
Угловой случайный блуждающий	м/с/√h	0.001	0.002	0.005	0.01
Повторяемость смещения (1σ)	мг	0.1	0.5	1	2
Повторяемость масштабного коэффициента (1σ)	ppm	200	200	200	200
Нелинейность масштабного коэффициента (1σ)	ppm	50	100	200	300
Несоосность	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	100	100	100	100

Электрические характеристики

Параметр	Единица измерения	Значение
Напряжение	В	5
Потребляемая мощность	Вт	2
Пульсация	мВ	100

Адаптивность к окружающей среде

Параметр	Единица измерения	Значение
Рабочая температура	℃	-45~85
Температура хранения	℃	-55~105
Вибрация	--	10~2000 Гц, 6.06 г
Удар	--	1000 г, 0.1 мс
Вес	г	55±5

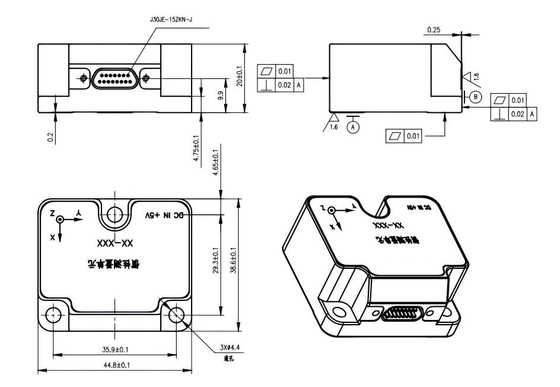

Структура контура
