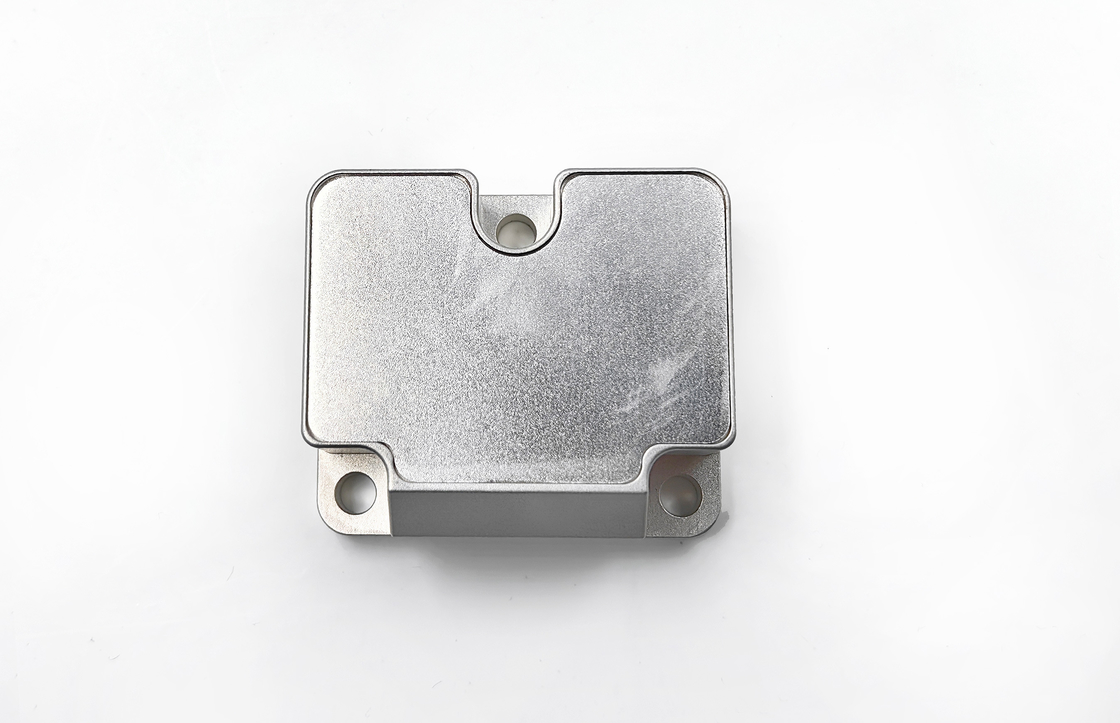

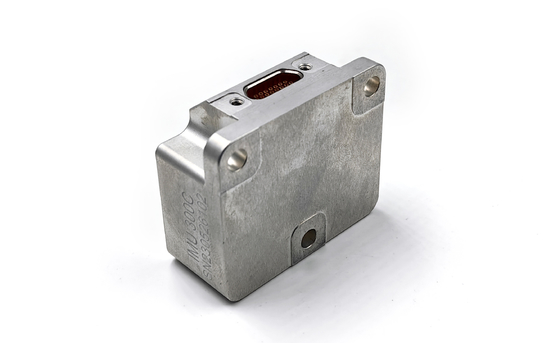

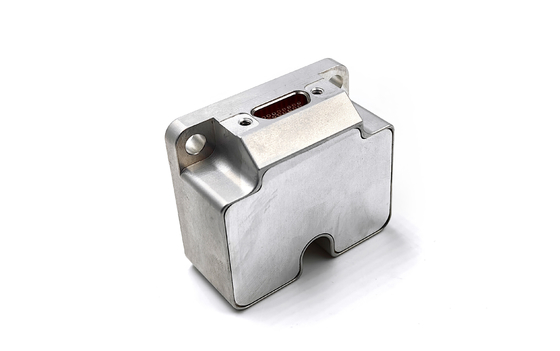

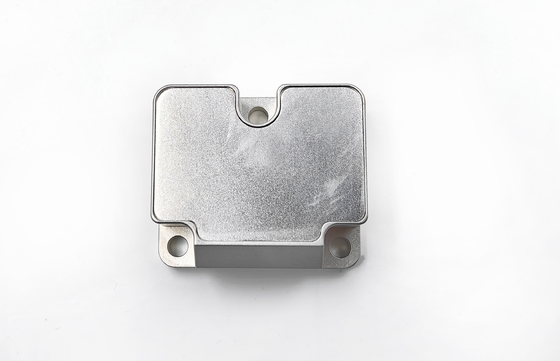

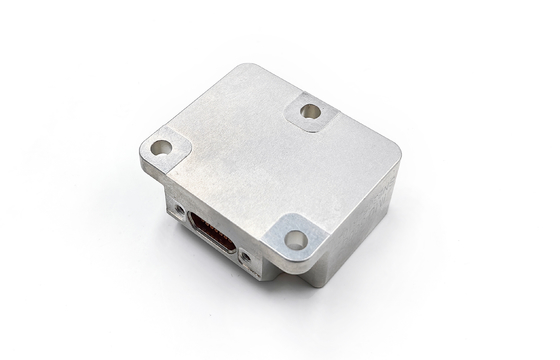

Тактический инерциальный измерительный блок без GPS для замены Stim300

Тактический инерциальный измерительный блок без GPS для замены Stim300

Наименование марки:	Firepower
Номер модели:	IMU6-1
МОК:	1
цена:	2000$
Условия оплаты:	L/C, D/A, D/P, T/T, Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

диапазон измерения гироскопа:

±400°/с

Стабильность предвзятости в процессе выполнения:

00,3°/ч

угловой метод случайного блуждания:

0.15o/√h

Повторяемость предвзятости (1σ):

1°/ч

Нелинейность масштабного фактора ((1σ)):

150ppm

ширина полосы частот dB 3:

250hz

Стабильность смещения акселерометра:

00,02 мг

Вес:

55 г

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/MONTH

Выделить:

Инерциальный измерительный блок Stim300

Инерциальное измерительное устройство тактического уровня

Инерциальный измерительный блок для замены Stim300

Описание продукта

Тактический инерциальный измерительный блок без GPS, замена Stim300

Основные характеристики

Атрибут	Значение
Диапазон измерения гироскопа	±400°/с
Стабильность смещения в рабочем режиме	0.3°/ч
Угловой случайный блуждающий	0.15º/√h
Повторяемость смещения (1σ)	1°/ч
Нелинейность масштабного коэффициента (1σ)	150ppm
Полоса пропускания 3 дБ	250 Гц
Стабильность смещения акселерометра	0.02 мг
Вес	55 г

Обзор продукта

ИИМ (IMU) IMU6 MEMS интегрирует трехосевой гироскоп, трехосевой акселерометр, трехосевой датчик угла наклона, датчик температуры, плату обработки сигналов и поддерживающее программное обеспечение. Эта комплексная система измеряет трехосевую угловую скорость, ускорение и угол наклона носителя, выдавая компенсированные данные (включая температуру, несоосность установки и нелинейную компенсацию) через последовательный порт RS-422 с использованием стандартизированных протоколов связи.

Производительность гироскопа

Параметр	Единица измерения	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерения (настраиваемый)	°/с	±400	±400	±400	±2000
Стабильность смещения в рабочем режиме	°/ч	0.3	0.1	0.05	1
Стабильность смещения при 10 с	°/ч	3	1	0.5	6
Стабильность смещения при полной температуре	°/ч	10	3	2	18
Угловой случайный блуждающий	°√h	0.15	0.1	0.02	0.3
Повторяемость смещения (1σ)	°/ч	1	0.5	0.3	2
Чувствительность смещения к ускорению	°/ч/g	1	1	1	2
Нелинейность масштабного коэффициента (1σ)	ppm	150	150	150	300
Повторяемость масштабного коэффициента (1σ)	ppm	20	20	20	100
Несоосность	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	250	200	150	250

Производительность акселерометра

Параметр	Единица измерения	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Диапазон измерения (настраиваемый)	г	±10	±30	±50	±80
Стабильность смещения в рабочем режиме	мг	0.02	0.05	0.1	0.2
Стабильность смещения при 10 с	мг	0.05	0.2	0.5	1
Стабильность смещения при полной температуре	мг	1	3	5	15
Угловой случайный блуждающий	м/с/√h	0.001	0.002	0.005	0.01
Повторяемость смещения (1σ)	мг	0.1	0.5	1	2
Повторяемость масштабного коэффициента (1σ)	ppm	200	200	200	200
Нелинейность масштабного коэффициента (1σ)	ppm	50	100	200	300
Несоосность	°	±0.05	±0.05	±0.05	±0.05
Полоса пропускания 3 дБ	Гц	100	100	100	100

Дополнительные характеристики угла наклона

Параметр	Единица измерения	IMU6-1y-x
Диапазон измерения (настраиваемый)	г	±1.7
Стабильность смещения (сглаживание 1 с)	мг	0.5
Случайное блуждание	м/с/√h	0.08
Нелинейность масштабного коэффициента	ppm	100

Электрические характеристики

Параметр	Единица измерения	IMU6-1y-x
Напряжение	В	5
Потребляемая мощность	Вт	2
Пульсация	мВ	100

Экологические характеристики

Параметр	Единица измерения	IMU6-1y-x
Рабочая температура	℃	-45~85
Температура хранения	℃	-55~105
Вибрация	--	10~2000 Гц, 6.06g
Удар	--	1000g, 0.1 мс
Вес	г	55±5

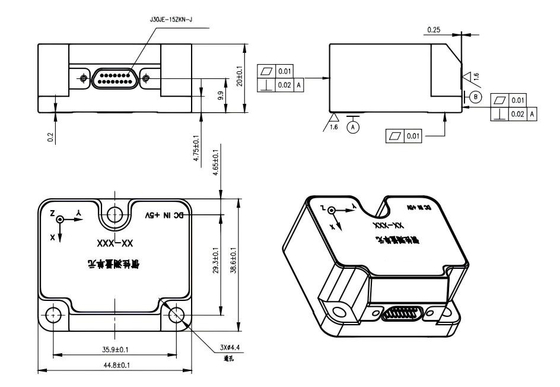

Структура продукта
