ADIS16488 IMU10DOF MEMS Инерциальное измерительное устройство с встроенным 3-осевым гироскопом, датчиком скорости, магнитной силы и давления

Name: ADIS16488 IMU10DOF MEMS Инерциальное измерительное устройство с встроенным 3-осевым гироскопом, датчиком скорости, магнитной силы и давления
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	2000$
Условия оплаты:	L/C,D/A,D/P,T/T,Western Union
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Выделить:

ADIS16488 МУ

Магнитный и датчик давления IMU

Описание продукта

ADIS16488 IMU 10DOF Инерциальный измерительный блок MEMS с встроенными 3-осевым гироскопом, акселерометром, магнитометром и датчиком давления

Описание продукта

Инерциальный измерительный блок (IMU) 16488HA представляет собой передовое решение для инерциального зондирования, объединяющее трехосевой гироскоп и трехосевой акселерометр в единую высокопроизводительную систему. Разработанный для точного определения трехмерных угловых скоростей, линейных ускорений и производных динамических параметров носителя, этот IMU использует передовые алгоритмы уменьшения ошибок для обеспечения критической точности в сложных рабочих условиях.

Основные технические характеристики:

Целостная архитектура зондирования: Одновременный захват 3D угловой скорости (с помощью MEMS гироскопов) и ускорения (с помощью MEMS акселерометров), формирующий основу систем отслеживания движения как в статических, так и в динамических условиях.
Многогранная калибровка ошибок: Реализует набор интеллектуальных компенсаций, включая коррекцию температурного дрейфа, калибровку несоосности при монтаже, исправление нелинейности и уменьшение перекрестных ошибок, чтобы устранить систематические ошибки у источника.
Стандартизированный цифровой интерфейс: Передает полностью компенсированные потоки данных через отраслевой стандартный протокол SPI, обеспечивая бесшовную интеграцию с хост-контроллерами, обеспечивая при этом реакцию в реальном времени (<50 мс) и обмен данными с низкой задержкой.

Разработанный для приложений, требующих бескомпромиссной точности движения — от автономных навигационных систем до высокоточной промышленной робототехники — 16488HA сочетает в себе миниатюризацию оборудования и надежную производительность. Его рабочий диапазон температур от -40°C до +85°C в сочетании с защитой окружающей среды IP67 делает его пригодным для развертывания в суровых условиях, в то время как стабильность смещения 0,5°/ч гарантирует, что кумулятивные ошибки остаются незначительными даже в течение длительных рабочих циклов.

Технические параметры

Параметр		Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
GГироскоп	Динамический диапазон измерения			±450		°/с
	Нестабильность нулевого смещения	Дисперсия Аллана, лучше чем		0.3		°/ч
	Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		3		°/ч
	Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		20		°/ч
	Случайное блуждание	1σ		0.15		°/√ч
	Повторяемость нулевого смещения	1σ		5		°/ч
	Повторяемость коэффициента масштабирования	1σ		100		ppm
	Нелинейность коэффициента масштабирования	1σ		100		ppm
	Полоса пропускания (-3 дБ)			250		Гц
	Перекрестная связь			0.1		%
	Разрешение			2		°/ч
	Чувствительность к ускорению			2		°/ч/г
Акселерометр	Динамический диапазон измерения			±20		g
	Стабильность нулевого смещения	Дисперсия Аллана		0.07		мг

	Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		3		мг
	Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		0.25		мг
	Случайное блуждание	1σ		0.029		м/с/√ч
	Повторяемость нулевого смещения	1σ		0.5		мг
	Повторяемость коэффициента масштабирования	1σ		500		ppm
	Нелинейность коэффициента масштабирования	FS=20g		500		ppm
	Полоса пропускания (-3 дБ)			250		Гц
	Перекрестная связь			0.1		%
Связь Интерфейс	1-полосный SPI	Введите тактовую частоту		8	15	МГц
Электрические характеристики	Напряжение	Постоянный ток		3.3		В
	Потребляемая мощность			1.5	1.5	Вт
	Пульсация	P-P		48±2	100	мВ
Условия эксплуатации	Рабочая температура		-45		85	℃
Условия эксплуатации	Температура хранения		-55		85	℃

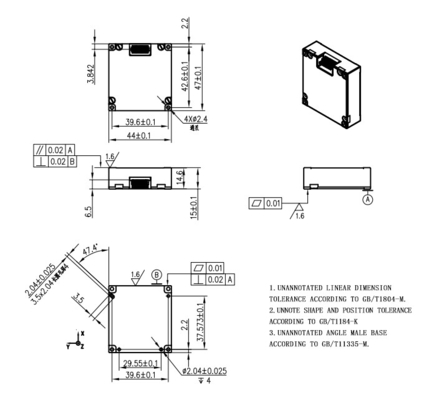

Структура контура

ADIS16488 IMU10DOF MEMS Инерциальное измерительное устройство с встроенным 3-осевым гироскопом, датчиком скорости, магнитной силы и давления 0

ADIS16488 IMU10DOF MEMS Инерциальное измерительное устройство с встроенным 3-осевым гироскопом, датчиком скорости, магнитной силы и давления 1

ADIS16488 IMU10DOF MEMS Инерциальное измерительное устройство с встроенным 3-осевым гироскопом, датчиком скорости, магнитной силы и давления 2
