ADIS16488 Инерциальный датчик тактического класса 10‐DOF MEMS Инерциальный измерительный блок для INS

Name: ADIS16488 Инерциальный датчик тактического класса 10‐DOF MEMS Инерциальный измерительный блок для INS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	2000$
Условия оплаты:	L/C,D/A,D/P,T/T,Western Union
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Выделить:

Инерциальный измерительный блок ADIS16488

Инерциальное измерительное устройство тактического уровня

Инерциальное измерительное устройство 10‐DOF MEMS

Описание продукта

ADIS16488 Инерциальный датчик Tactical Grade10-DOF MEMS Инерциальный измерительный блок для INS

Описание продукта

Инерциальное измерительное устройство (IMU) 16488HA представляет собой комплексную систему инерциального зондирования, объединяющую трехосевой гироскоп и трехосевой акселерометр в одной компактной упаковке.Проектированы для точного измерения трехосевых угловых скоростей носителя, линейных ускорений и связанных с ними динамических параметров, этот IMU включает в себя передовые алгоритмы компенсации ошибок для получения высокоточных данных.

Ключевые особенности включают:

Всеобъемлющее чувство:Одновременно фиксирует трехмерную угловую скорость (через гироскопы) и ускорение (через акселерометры), образуя ядро систем отслеживания движения.
Многослойная компенсация:Имплементирует сложные исправления ошибок, включая компенсацию температурного дрейфа, калибровку сбоев в установке, исправление нелинейности и многое другое, чтобы устранить систематические ошибки.
Цифровой интерфейс:Выводит компенсированные данные с помощью протокола связи SPI, придерживающегося стандартных интерфейсов для бесшовной интеграции с системами управления.

Идеально подходит для приложений, требующих точного отслеживания движения, таких как автономные транспортные средства, робототехника,16488HA обеспечивает надежную производительность, объединяя аппаратную интеграцию с интеллектуальным смягчением ошибок., что делает его надежным решением для инерциальной навигации и управления положением

Технические параметры

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Gироскоп	Динамический диапазон измерений			± 450		О/с
	Нестабильность с нулевым уклоном	Аллан вариантность лучше, чем		0.3		o/h
	Стабильность с нулевым уклоном	10 с гладким, RMS, лучше, чем		3		o/h
	Нулевой уклон в полном диапазоне температур	-40 °C ~ 85 °C, 10 с гладким, rms		20		o/h
	Случайная прогулка	1σ		0.15		o/√h
	Повторяемость с нулевой предвзятостью	1σ		5		o/h
	Повторяемость по масштабному фактору	1σ		100		ppm
	Нелинейность коэффициента масштаба	1σ		100		ppm
	Пропускная способность (-3dB)			250		Гц
	Перекрестная сцепка			0.1		%
	Резолюция			2		o/h
	Чувствительность ускорения			2		°/h/g
Ускоритель	Динамический диапазон измерений			± 20		g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.07		Мг

	Нулевой уклон в полном диапазоне температур	-40 °C ~ 85 °C, 10 с гладким, rms		3		Мг
	Стабильность с нулевым уклоном	10 с гладким, RMS, лучше, чем		0.25		Мг
	Случайная прогулка	1σ		0.029		m/s/√h
	Повторяемость с нулевой предвзятостью	1σ		0.5		Мг
	Повторяемость по масштабному фактору	1σ		500		ppm
	Нелинейность коэффициента масштаба	FS=20 г		500		ppm
	Пропускная способность (-3dB)			250		Гц
	Перекрестная сцепка			0.1		%
Коммуникация Интерфейс	Однонаправленный SPI	Введите частоту часов		8	15	МГц
Электрические характеристики	Напряжение	Постоянный ток		3.3		V
	Потребление энергии			1.5	1.5	W
	Ripple	П-П		48±2	100	mV
Окружающая среда использования	Рабочая температура		-45		85	°C
Окружающая среда использования	Температура хранения		-55		85	°C

Оригинальная структура

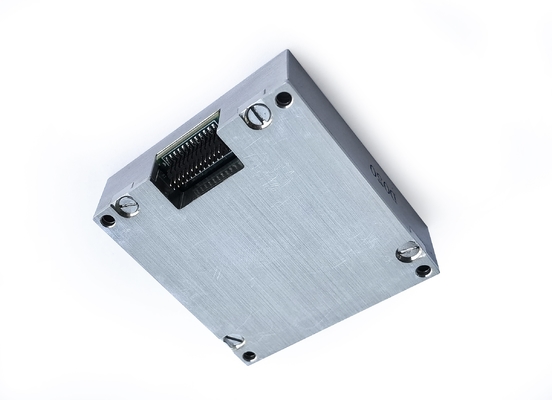

ADIS16488 Инерциальный датчик тактического класса 10‐DOF MEMS Инерциальный измерительный блок для INS 0

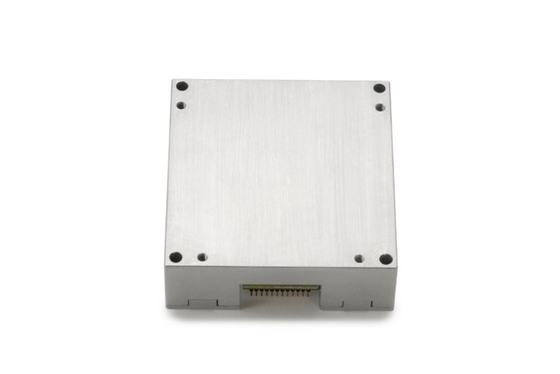

ADIS16488 Инерциальный датчик тактического класса 10‐DOF MEMS Инерциальный измерительный блок для INS 1

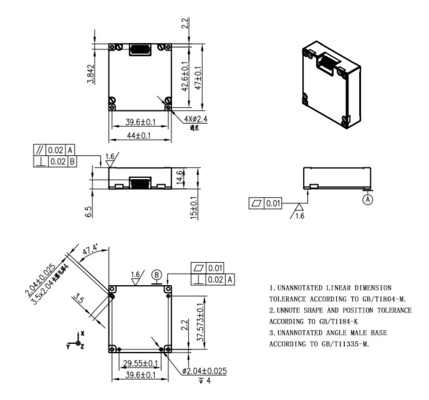

ADIS16488 Инерциальный датчик тактического класса 10‐DOF MEMS Инерциальный измерительный блок для INS 2
