Высокопроизводительный инерциальный измерительный блок MEMS IMU, замена ADIS16488

Name: Высокопроизводительный инерциальный измерительный блок MEMS IMU, замена ADIS16488
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	2000$
Условия оплаты:	L/C,D/A,D/P,T/T,Western Union
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Выделить:

Замена датчика IMU ADIS16488

Инерциальный измерительный блок ADIS16488

Инерциальный измерительный блок MEMS

Описание продукта

Высокопроизводительное Инерциальное измерительное устройство MEMS IMU Sensor ADIS16488 Замена

Описание продукта

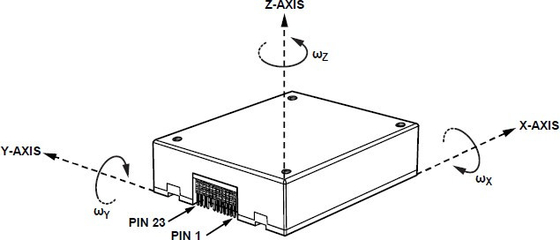

В16488HA Инерциальный измерительный блок (IMU)является полностью интегрированной инерциальной системой обнаружения, которая сочетает в себегироскоп с тремя осямиитрехосевой акселерометрОн предназначен для точного измеренияугловая скорость трехосяилинейное ускорениепринимающей платформы.

Система выполняет продвинутыекомпенсация ошибок, в том числе:

Компенсация температуры
Исправление неисправности установки
Коррекция нелинейности.

После компенсации устройство выводит высокоточные инерционные данные черезЦифровой интерфейс SPIЭто делает IMU 16488HA очень подходящим для встроенных приложений, требующих надежного и стабильного обнаружения движения в динамической среде.

Технические параметры

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Gироскоп	Динамический диапазон измерений			± 450		О/с
	Нестабильность с нулевым уклоном	Аллан вариантность лучше, чем		0.3		o/h
	Стабильность с нулевым уклоном	10 с гладким, RMS, лучше, чем		3		o/h
	Нулевой уклон в полном диапазоне температур	-40 °C ~ 85 °C, 10 с гладким, rms		20		o/h
	Случайная прогулка	1σ		0.15		o/√h
	Повторяемость с нулевой предвзятостью	1σ		5		o/h
	Повторяемость по масштабному фактору	1σ		100		ppm
	Нелинейность коэффициента масштаба	1σ		100		ppm
	Пропускная способность (-3dB)			250		Гц
	Перекрестная сцепка			0.1		%
	Резолюция			2		o/h
	Чувствительность ускорения			2		°/h/g
Ускоритель	Динамический диапазон измерений			± 20		g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.07		Мг

	Нулевой уклон в полном диапазоне температур	-40 °C ~ 85 °C, 10 с гладким, rms		3		Мг
	Стабильность с нулевым уклоном	10 с гладким, RMS, лучше, чем		0.25		Мг
	Случайная прогулка	1σ		0.029		m/s/√h
	Повторяемость с нулевой предвзятостью	1σ		0.5		Мг
	Повторяемость по масштабному фактору	1σ		500		ppm
	Нелинейность коэффициента масштаба	FS=20 г		500		ppm
	Пропускная способность (-3dB)			250		Гц
	Перекрестная сцепка			0.1		%
Коммуникация Интерфейс	Однонаправленный SPI	Введите частоту часов		8	15	МГц
Электрические характеристики	Напряжение	Постоянный ток		3.3		V
	Потребление энергии			1.5	1.5	W
	Ripple	П-П		48±2	100	mV
Окружающая среда использования	Рабочая температура		-45		85	°C
Окружающая среда использования	Температура хранения		-55		85	°C

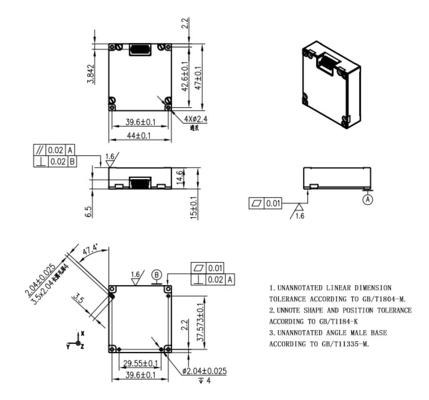

Оригинальная структура

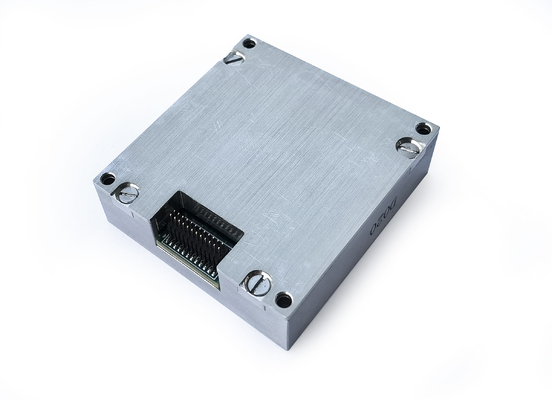

Высокопроизводительный инерциальный измерительный блок MEMS IMU, замена ADIS16488 0

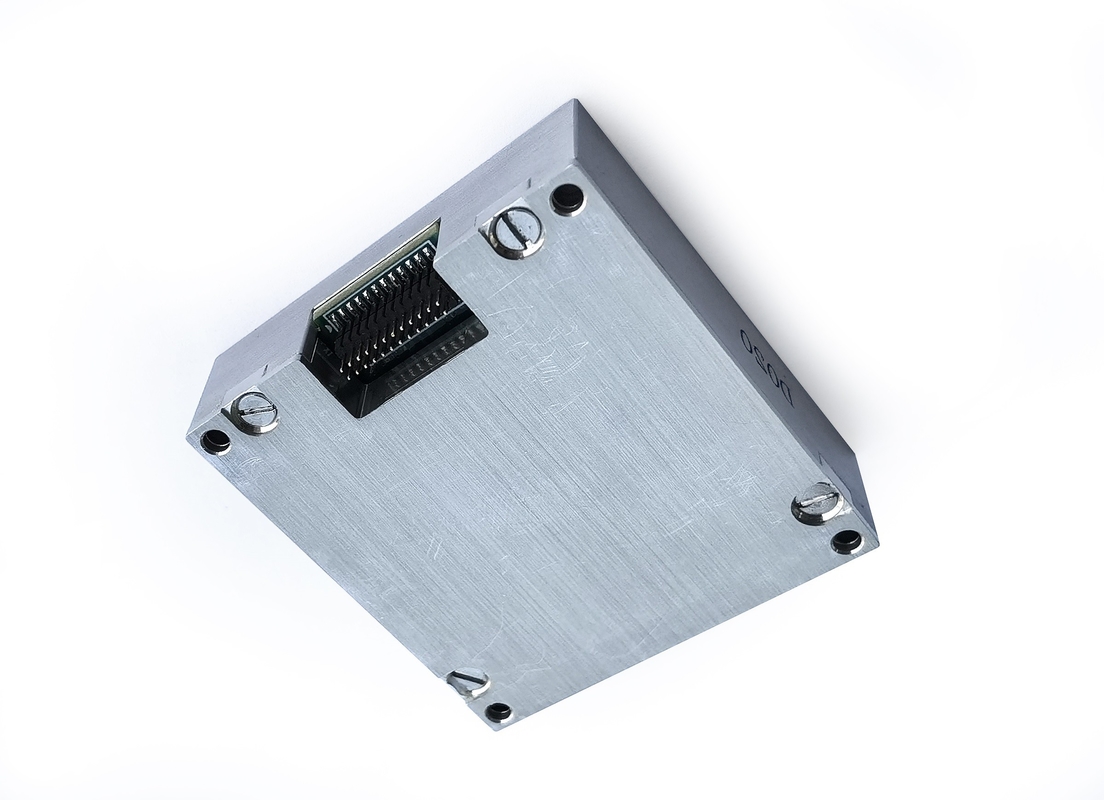

Высокопроизводительный инерциальный измерительный блок MEMS IMU, замена ADIS16488 1

Высокопроизводительный инерциальный измерительный блок MEMS IMU, замена ADIS16488 2
