ADIS16488 Заместительный датчик Инерциального измерительного устройства MEMS SPI выход для наземного транспортного средства

ADIS16488 Заместительный датчик Инерциального измерительного устройства MEMS SPI выход для наземного транспортного средства

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	2000$
Условия оплаты:	L/C, D/A, D/P, T/T, Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Dynamic measuring range:

±450°/s

Zero-bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Acc Range:

Acc Zero bias stability:

0.07mg

Communication Interface:

1-way SPI

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/MONTH

Выделить:

Инерциальное измерительное устройство выхода SPI

Инерциальный измерительный блок SPI MEMS

Инерциальный измерительный блок MEMS

Описание продукта

ADIS16488 Заместительный датчик Инерциального измерительного устройства MEMS SPI выход для наземного транспортного средства

Основные характеристики

Атрибут	Стоимость
Динамический диапазон измерений	± 450°/с
Нестабильность с нулевым уклоном	00,3°/ч
Случайная прогулка	0.15o/√h
Повторяемость по масштабному фактору	100 ppm
Пропускная способность (-3dB)	250 Гц
Диапазон Acc	± 20 г
Стабильность отклонения Acc Zero	00,07 мг
Интерфейс связи	Однонаправленный SPI

Обзор продукции

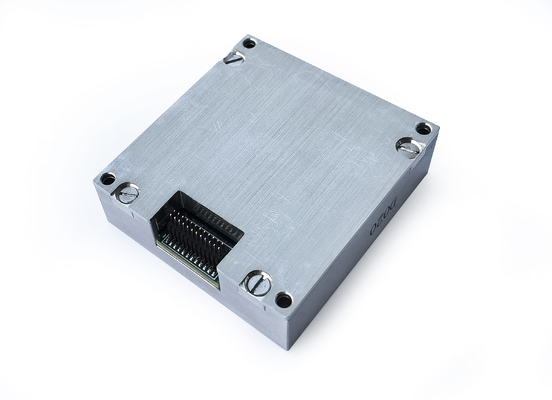

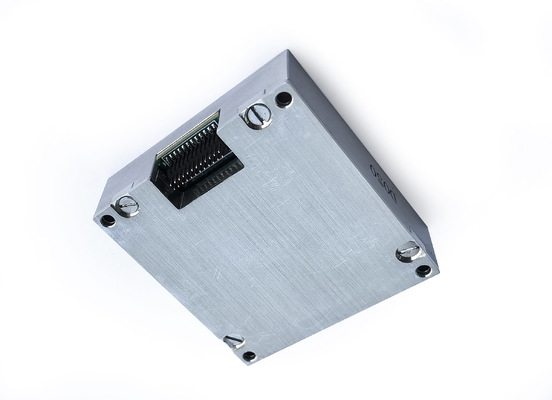

Инерциальное измерительное устройство ADIS16488HA представляет собой полную инерциальную систему, включающую встроенный трехосевой гироскоп и трехосевой акселерометр.ускорение, и другие критические параметры носителя.Объединение выдает данные, компенсируемые ошибками (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,и нелинейной компенсации) через SPI согласно протоколу связи.

Технические спецификации

Параметр	Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Гироскоп
Динамический диапазон измерений				± 450	О/с
Нестабильность с нулевым уклоном	Аллан вариантность лучше, чем		0.3		o/h
Стабильность с нулевым уклоном	10 с гладким, RMS, лучше, чем		3		o/h
Нулевой уклон в полном диапазоне температур	-40 °C ~ 85 °C, 10 с гладкий, rms		20		o/h
Случайная прогулка	1σ		0.15		o/√h
Повторяемость с нулевой предвзятостью	1σ		5		o/h
Повторяемость по масштабному фактору	1σ		100		ppm
Нелинейность коэффициента масштаба	1σ		100		ppm
Пропускная способность (-3dB)			250		Гц
Перекрестная сцепка			0.1		%
Резолюция			2		o/h
Чувствительность ускорения			2		°/h/g
Ускоритель
Динамический диапазон измерений				± 20	g
Стабильность с нулевым уклоном	Дифференциация Аллана		0.07		Мг
Нулевой уклон в полном диапазоне температур	-40 °C ~ 85 °C, 10 с гладкий, rms		3		Мг
Стабильность с нулевым уклоном	10 с гладким, RMS, лучше, чем		0.25		Мг
Случайная прогулка	1σ		0.029		m/s/√h
Повторяемость с нулевой предвзятостью	1σ		0.5		Мг
Повторяемость по масштабному фактору	1σ		500		ppm
Нелинейность коэффициента масштаба	FS=20 г		500		ppm
Пропускная способность (-3dB)			250		Гц
Перекрестная сцепка			0.1		%
Интерфейс связи
Однонаправленный SPI	Введите частоту часов	8		15	МГц
Электрические характеристики
Напряжение	Постоянный ток		3.3		V
Потребление энергии			1.5	1.5	W
Ripple	П-П		48±2	100	mV
Окружающая среда использования
Рабочая температура		-45		85	°C
Температура хранения		-55		85	°C

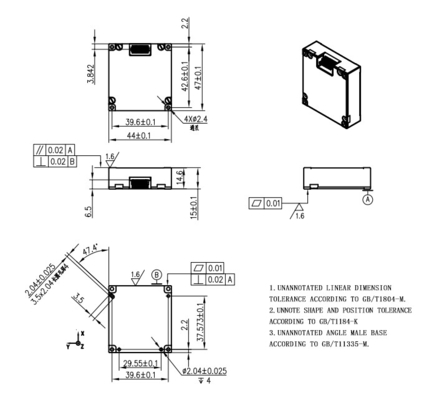

Оригинальная структура
