Adis16488 Заменяющие датчики Mems Инерциальное измерительное устройство датчик Imu ускоритель Гиро

Adis16488 Заменяющие датчики Mems Инерциальное измерительное устройство датчик Imu ускоритель Гиро

Наименование марки:	FIREPOWER
Номер модели:	16488HA

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Динамический диапазон гироскопа:

± 450°/с

Стабильность с нулевым уклоном (@ Allan variance):

≤ 0,3 °/ч

Стабильность с нулевым уклоном ((10s гладкий):

≤ 3°/ч

угловой метод случайного блуждания:

≤ 0,15 °/ч

Нелинейность коэффициента масштабирования:

100 ppm

Диапазон Acc:

Acc Стабильность при нулевой предвзятости (вариантность Алана @ 25 °C):

00,07 мг

Ошибка нулевой предвзятости в полном диапазоне температур:

10, 5 мг

Интерфейс связи:

Однонаправленный SPI

Напряжение:

Выделить:

Датчик инерциальной единицы измерения MEMS

Ускоритель ИМУ Гиро

Заменяющие датчики

Описание продукта

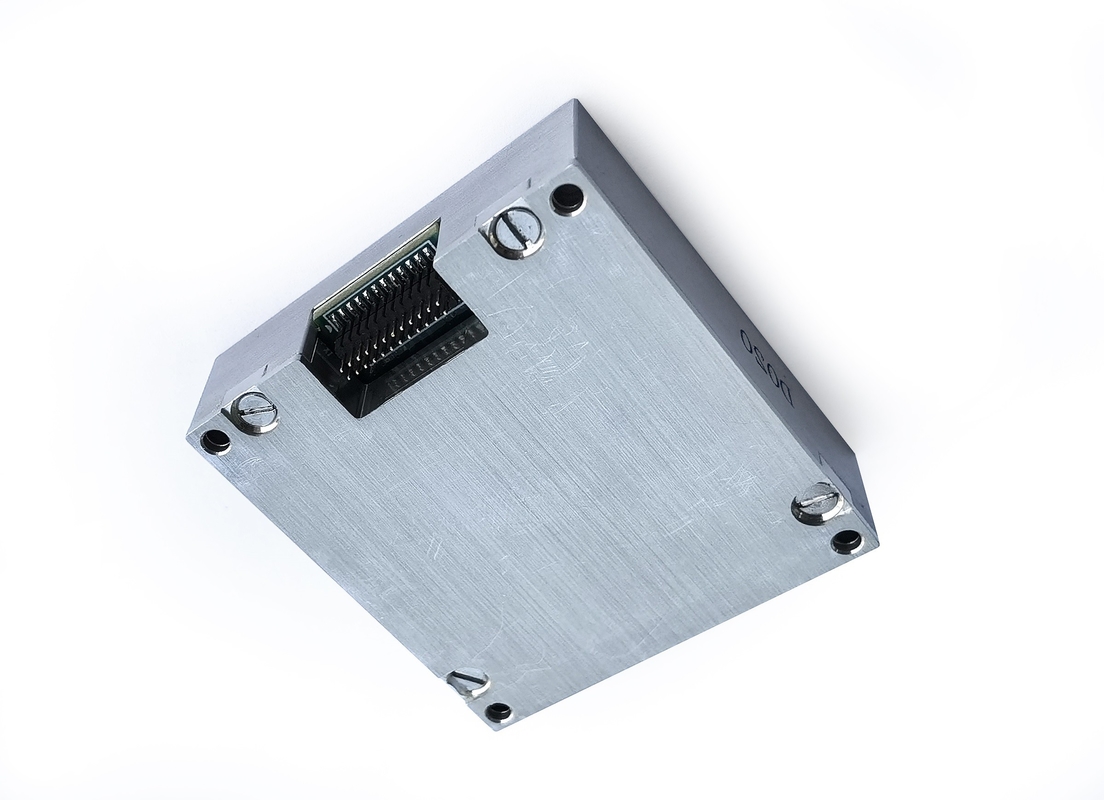

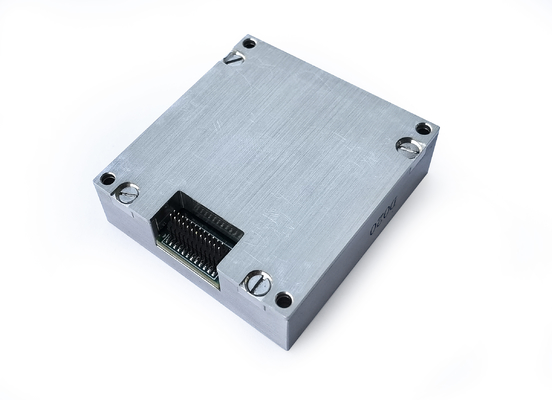

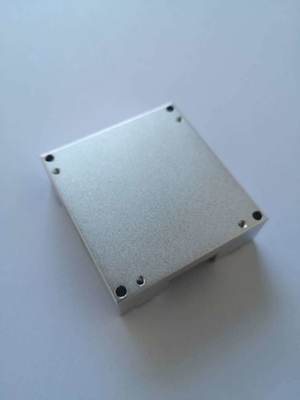

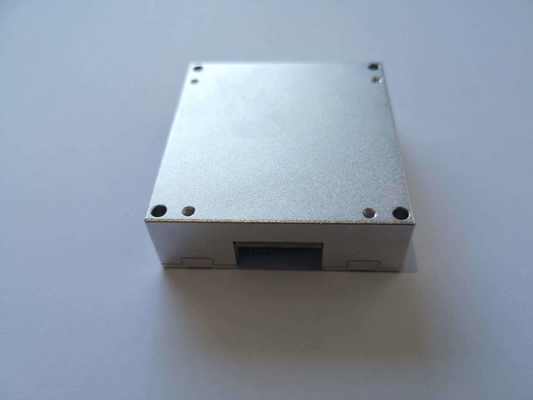

Замена датчиков ADIS16488 MEMS Инерциальный измерительный блок (IMU) Акселерометр Гироскоп

Основные характеристики

Атрибут	Значение
Динамический диапазон гироскопа	±450°/с
Стабильность нулевого смещения (по Аллену)	≤0.3 °/ч
Стабильность нулевого смещения (10 с сглаживание)	≤3°/ч
Угловое случайное блуждание	≤0.15 °/ч
Нелинейность масштабного коэффициента	100ppm
Диапазон ускорения	±20g
Стабильность нулевого смещения акселерометра (Дисперсия Аллана при 25 ℃)	0.07мг
Ошибка нулевого смещения во всем температурном диапазоне	1.5мг
Интерфейс связи	1-проводной SPI
Напряжение	3.3В

Инерциальный измерительный блок ADIS16488HA представляет собой законченную инерциальную систему, оснащенную встроенным трехосевым гироскопом и трехосевым акселерометром. Этот высокопроизводительный IMU измеряет трехосевую угловую скорость, ускорение и другие критические параметры носителя. Устройство выдает данные с компенсацией ошибок (включая температурную компенсацию, компенсацию угла несовмещения при установке и нелинейную компенсацию) через SPI в соответствии с протоколом связи.

Подробные технические параметры

Характеристики гироскопа

Параметр	Условия испытаний	Типичное значение	Максимальное значение	Единица измерения
Динамический диапазон			±450	º/с
Нестабильность нулевого смещения	Дисперсия Аллана, лучше чем	0.3		º/ч
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем	3		º/ч
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ	20		º/ч
Случайное блуждание	1σ	0.15		º/√h
Повторяемость нулевого смещения	1σ	5		º/ч
Повторяемость масштабного коэффициента	1σ	100		ppm
Нелинейность масштабного коэффициента	1σ	100		ppm
Полоса пропускания (-3 дБ)		250		Гц
Перекрестная связь		0.1		%
Разрешение		2		º/ч
Чувствительность к ускорению		2		°/ч/g

Характеристики акселерометра

Параметр	Условия испытаний	Типичное значение	Максимальное значение	Единица измерения
Динамический диапазон			±20	g
Стабильность нулевого смещения	Дисперсия Аллана	0.07		мг
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ	3		мг
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем	0.25		мг
Случайное блуждание	1σ	0.029		м/с/√h
Повторяемость нулевого смещения	1σ	0.5		мг
Повторяемость масштабного коэффициента	1σ	500		ppm
Нелинейность масштабного коэффициента	FS=20g	500		ppm
Полоса пропускания (-3 дБ)		250		Гц
Перекрестная связь		0.1		%

Интерфейс связи

1-проводной SPI	Введите тактовую частоту		8	15	МГц

Электрические характеристики

Параметр	Условия испытаний	Типичное значение	Максимальное значение	Единица измерения
Напряжение	Постоянный ток	3.3		В
Потребляемая мощность		1.5	1.5	Вт
Пульсация	P-P	48±2	100	мВ

Условия эксплуатации

Параметр	Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Рабочая температура		-45		85	℃
Температура хранения		-55		85	℃

Чертеж и размеры датчика ADIS16488 IMU
