Инерциальное измерительное устройство с низким дрейфом с встроенным 3-основым акселерометром и гироскопом

Инерциальное измерительное устройство с низким дрейфом с встроенным 3-основым акселерометром и гироскопом

Наименование марки:	Firepower
Номер модели:	IMU6-1
МОК:	1
цена:	3000$
Условия оплаты:	L/C,T/T,Western Union
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

CHINA

Сертификация:

Измеренный диапазон:

±400°/с

Стабильность предвзятости в процессе выполнения:

00,3°/ч

угловой метод случайного блуждания:

00,15°/√h

Повторяемость предвзятости (1σ):

1°/ч

Нелинейность масштабного фактора ((1σ)):

150ppm

Диапазон акселерометра:

±10г

Устойчивость акселерометра в процессе выполнения:

00,02 мг

Вес:

55±5 г

Упаковывая детали:

sponge+box

Supply Ability:

500/month

Выделить:

Гироскоп инерциальной единицы измерения

Ускоритель 3-осной инерции

Инерциальное измерительное устройство тактического уровня

Описание продукта

Инерциальное измерительное устройство с низким дрейфом с встроенным 3-осевым акселерометром и гироскопом

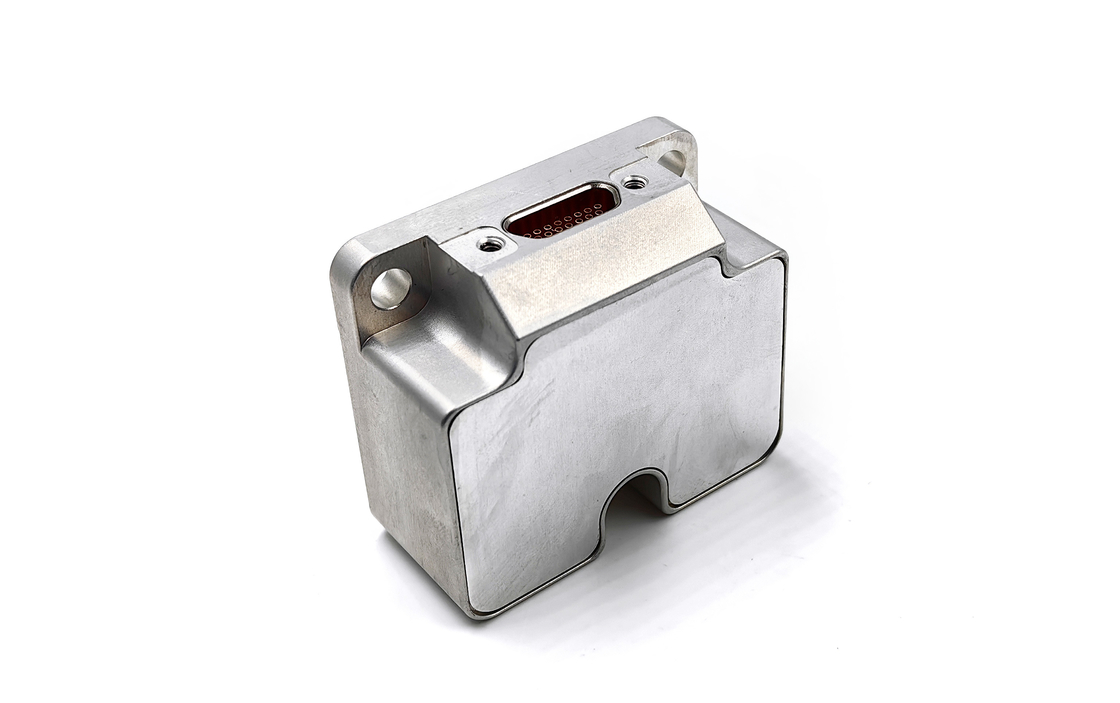

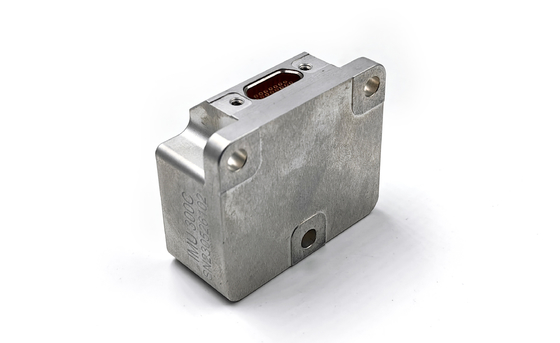

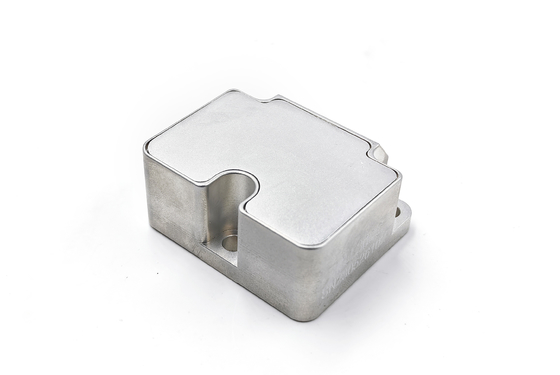

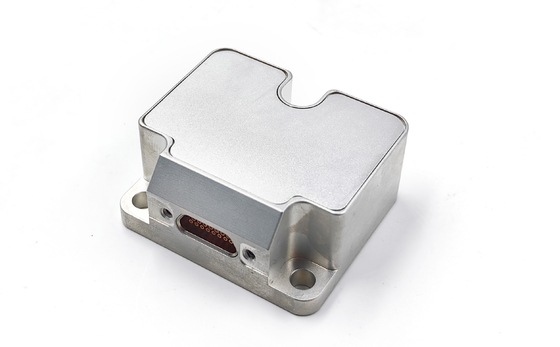

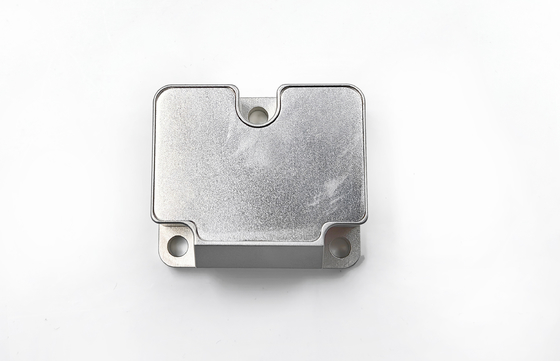

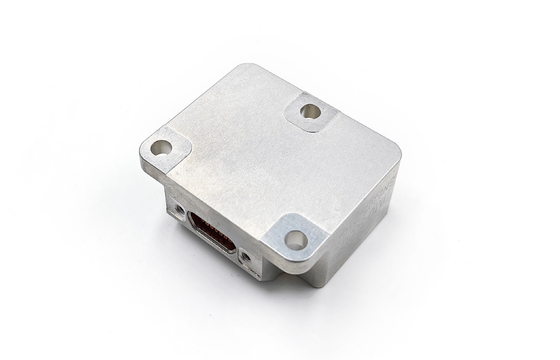

Инерциальное измерительное устройство IMU6 включает в себя гироскоп с тремя осями, акселерометр с тремя осями, датчик температуры и панель обработки сигнала для измерения угловой скорости, ускорения,и угол наклона носителяСистема выводит компенсированные данные (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,и нелинейной компенсации) через серийный порт RS-422 с использованием стандартизированного протокола связи.

Основные характеристики

Атрибут	Стоимость
Диапазон измерений	± 400°/с
Стабильность предвзятости в процессе выполнения	00,3°/ч
Угловая случайная ходьба	00,15°/√h
Повторяемость предвзятости (1σ)	1°/ч
Нелинейность масштабного фактора (1σ)	150 ppm
Диапазон акселерометра	± 10 г
Стабильность при ускорителе	00,02 мг
Вес	55±5 г

Технические характеристики гироскопа

Параметр	Единица	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерений (настраиваемый)	°/s	± 400	± 400	± 400	±2000
Стабильность предвзятости в процессе выполнения (@ Allan variance)	°/h	0.3	0.1	0.05	1
Устойчивость к предвзятости @10s (10s гладкий, 1σ, комнатной температуры)	°/h	3	1	0.5	6
Стабильность при полной температуре	°/h	10	3	2	18
Угловая случайная ходьба	°/√h	0.15	0.1	0.02	0.3
Повторяемость предвзятости (1σ)	°/h	1	0.5	0.3	2
Чувствительность к ускорению предвзятости	°/h/g	1	1	1	2
Нелинейность масштабного фактора (1σ)	ppm	150	150	150	300
Повторяемость по масштабному фактору (1σ)	ppm	20	20	20	100
Неправильное выравнивание	°	±0.05	±0.05	±0.05	±0.05
3 дБ пропускной способности	Гц	250	200	150	250

Технические характеристики акселерометра

Параметр	Единица	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	ИМУ6-1y-4
Диапазон измерений (настраиваемый)	g	± 10	± 30	±50	± 80
Стабильность предвзятости в процессе запуска (варианция Алана @ 25oC)	Мг	0.02	0.05	0.1	0.2
Устойчивость к предвзятости @10 с	Мг	0.05	0.2	0.5	1
Стабильность при полной температуре	Мг	1	3	5	15
Угловая случайная ходьба	m/s/√h	0.001	0.002	0.005	0.01
Повторяемость предвзятости (1σ)	Мг	0.1	0.5	1	2
Повторяемость по масштабному фактору (1σ)	ppm	200	200	200	200
Нелинейность масштабного фактора (1σ)	ppm	50	100	200	300
Неправильное выравнивание	°	±0.05	±0.05	±0.05	±0.05
3 дБ пропускной способности	Гц	100	100	100	100

Электрические характеристики

Параметр	Единица	IMU6-1y
Напряжение	V	+5±0.5
Начальный ток	mA	< 400
Потребление электроэнергии в постоянном состоянии	W	< 1.2
Ripple	mV	100

Экологические спецификации

Параметр	Единица	IMU6-1y-x
Рабочая температура	oC	-45 ~ 85
Температура хранения	oC	-55 ~ 105

Физические характеристики

Параметр	Единица	IMU6-1y-x
Вес	g	55±5
Время начала	с	1

Размеры продукта
