Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом

Name: Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Ряд гироскопа:

±500°/s

гироскоп Устойчивость к нулевому смещению:

00,3°/ч

Диапазон Acc:

±20г

Стабильность с нулевым уклоном:

2ug

Случайная прогулка:

00,15°/√h

Интерфейс связи:

1 канал SPI

Вес:

50 г

Пропускная способность:

250hz

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Инерциальная навигация Mems Imu

Высокоточная навигация МЕМС ИМУ

3 оси Гиро Mems Imu

Описание продукта

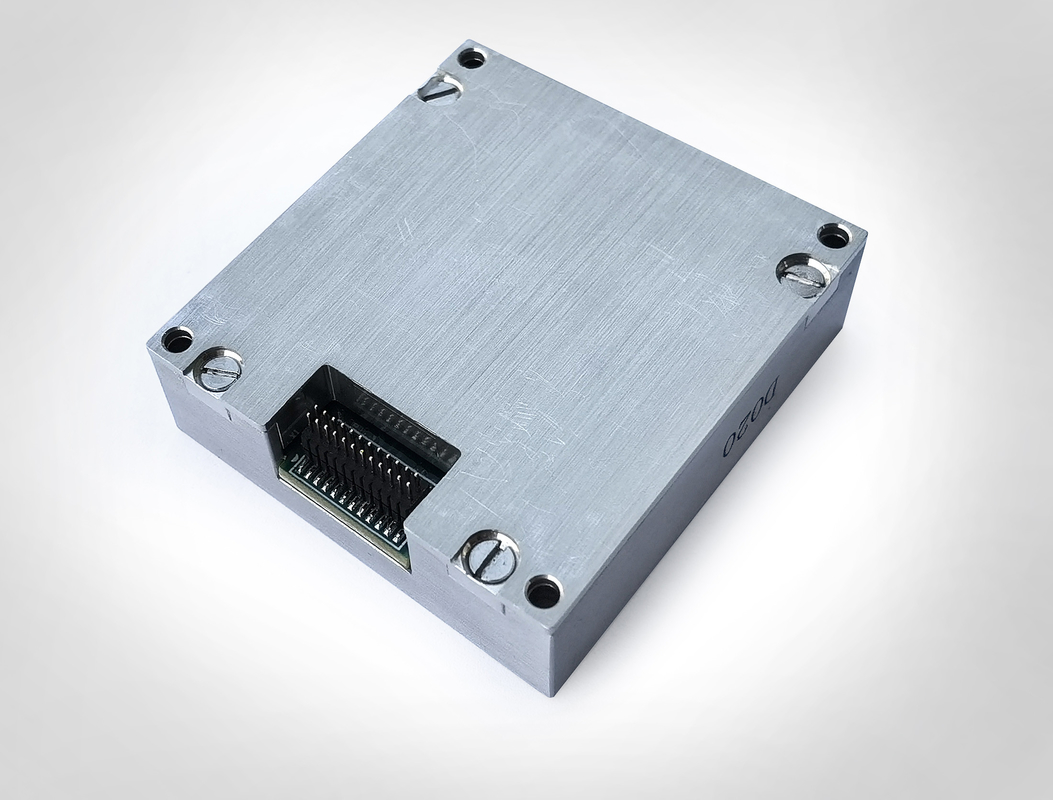

Mems Imu для инерциального измерительного блока со встроенным 3-осевым гироскопом

Описание продукта

16488HA инерциальный измерительный блок представляет собой законченную инерциальную систему со встроенным трехосевым гироскопом и трехосевым акселерометром, который используется для измерения трехосевой угловой скорости, ускорения и других параметров носителя, а также вывода данных после компенсации ошибок (включая температурную компенсацию, компенсацию угла установки, нелинейную компенсацию и т. д.) через SPI в соответствии с протоколом связи.

Основные параметры

Параметр		Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Гироскоп	Динамический диапазон измерения			±500		º/с
	Нестабильность смещения	Дисперсия Аллана, лучше чем		0.3		º/ч
	Стабильность смещения	1 с сглаживание, СКЗ, лучше чем		10		º/ч
	Смещение в полном температурном диапазоне	-40 ºC ~ 85 ºC, сглаживание 10 с, СКЗ		0.005		º/с
	Случайное блуждание	1б		0.15		º/√ч
	Повторяемость смещения	1б		10		º/ч
	Выходной шум	Без фильтрации, СКЗ		0.05		º/с
	Повторяемость коэффициента масштабирования	1б		0.01		%
	Нелинейность коэффициента масштабирования	1б		0.01		%
	Коэффициент масштабирования	FS=450 º/с, 32 бита		2621440		LSB/°/сек
	Полоса пропускания (-3 дБ)			250		Гц
	Перекрестная связь			0.1		%
	Чувствительность к ускорению			1		°/ч/g
	Эффект выпрямления вибрации			0.5		°/ч/g2
	Резонансная частота			12k		Гц
Акселерометр	Динамический диапазон измерения			±20		g
	Стабильность смещения	Дисперсия Аллана		2		мкг
	Смещение в полном температурном диапазоне	-40 ºC ~ 85 ºC, сглаживание 10 с, СКЗ		1		мг
	Случайное блуждание	1б		0.029		м/с/√ч
	Повторяемость смещения	1б		5		мг
	Выходной шум	Без фильтрации, СКЗ		0.5		мг
	Повторяемость коэффициента масштабирования	1б		0.1		%
	Нелинейность коэффициента масштабирования	FS=20g		0.1		%FS
	Коэффициент масштабирования	±20, 32 бита		65536000		g/LSB
	Полоса пропускания (-3 дБ)			250		Гц
	Перекрестная связь			0.1		%
Температура	Коэффициент масштабирования			0.0125		°C/LSB
Интерфейс связи	1-полосный SPI	Введите частоту тактирования		8	15	МГц
Электрические характеристики	Напряжение	Постоянный ток		3.3 ± 10%		В
	Потребляемая мощность			1	1.5	Вт
	Пульсация	P-P		48±2	100	мВ
Условия эксплуатации	Рабочая температура	Масштабируемая	-40		85	ºC
	Температура хранения		-55		85	ºC
	Вибрация			10~2000 Гц, 6.06 г
	Удар			1000 г, 0.1 мс

Габаритный чертеж

Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом 0

Производственная среда

Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом 1

Упаковка и доставка

Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом 2

Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом 3

Mems Imu для инерциального измерительного устройства с встроенным 3-осевым гирокостом 4
