Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном

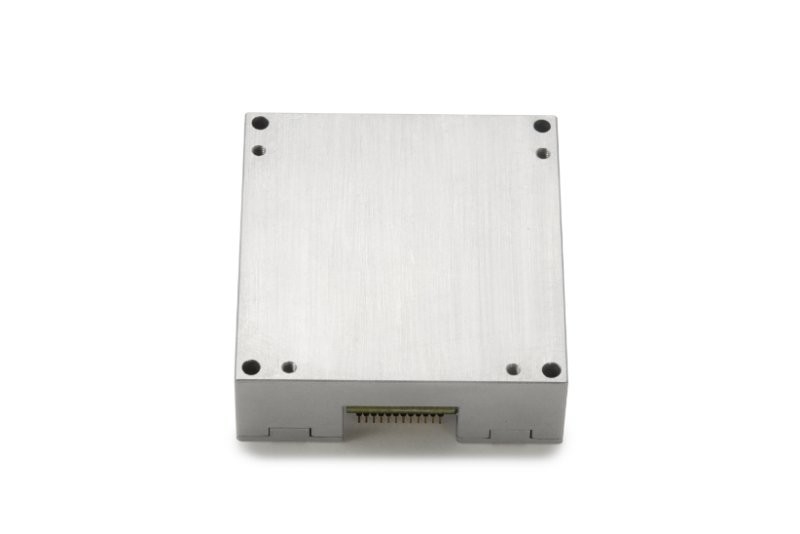

Name: Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Ряд гироскопа:

± 450°/с

гироскоп Устойчивость к нулевому смещению:

5.1 °/ч

Диапазон Acc:

±20г

Стабильность с нулевым уклоном:

0.07 мг ((Алан)

Случайная прогулка:

0.26o/√h

Пропускная способность (-3dB):

330 Гц

Интерфейс:

1 канал SPI/UART/CAN

Повторяемость по масштабному фактору:

00,1%

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Инерциальная единица измерения 6 оси

Лёгкая масса инерциальная единица измерения

Инерциальная единица измерения широкого диапазона

Описание продукта

Инерциальный датчик с широким диапазоном16488C

Описание продукта

В16488CИнерциальное измерительное устройство с несколькими степенями свободы представляет собой полную инерциальную систему с встроенным трехосевым гироскопом, трехосевым акселерометром,трехосевой магнитометр и датчик давления для измерения трехосевого угла параметров носителя, таких как скорость, ускорение, трехосновое магнитное поле, давление воздуха и т. д., выходные данные после компенсации ошибок (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,нелинейная компенсация, и т. д.) согласно протоколу связи через SPI.

Цифровой гироскоп с тремя осями:
1. Динамический диапазон измерений ± 450o/s;
2. Стабильность при нулевой предвзятости: 5,1 °/ч
Триаксиальный цифровой акселерометр:
1. Динамический диапазон измерений ± 18 g;
2. Стабильность при нулевом предвзятости: 0,07 мг (ALLAN);
Высокая надежность: MTBF > 20000 h;
Гарантированная точность в пределах полного температурного диапазона (-40 oC ~ 70 oC): встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
Подходит для работы в условиях сильных вибраций;
Интерфейс 1 канал UART, 1 канал SPI, 1 канал CAN

Технические параметры

параметр		Условия испытания	Минимальная	Типичный	Максимальная	единица
Гиро	Динамический диапазон измерений	Конфигурируемый (максимум ± 1000)		± 450		О/с
	Нестабильность с нулевым уклоном	Аллан вариантность лучше, чем		5.1		o/h
	Стабильность с нулевым уклоном	1s гладкий, rms, лучше, чем		30		o/h
	Нулевая предвзятость по всему температурному диапазону	-40 oC ~ 85 oC, 10 с гладкий, rms		0.03		О/с
	Случайная прогулка	1б		0.26		o/√h
	Нулевая повторяемость предвзятости	1б		100		o/h
	Выходной шум	Нет фильтрации, rms		0.135		О/с
	Повторяемость по масштабному фактору	1б		0.1		%
	Нелинейность коэффициента масштаба	FS=450 o/s		0.01		% ФС
	Пропускная способность (-3dB)			330		Гц
	Перекрестная сцепка			0.1		%
Ускоритель	Динамический диапазон измерений	Конфигурируемый (максимум ± 40)		± 18		g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.07		Мг
	Нулевая предвзятость по всему температурному диапазону	-40 oC ~ 85 oC, 10 с гладкий, rms		5		Мг
	Случайная прогулка	1б		0.029		m/s/√h
	Нулевая повторяемость предвзятости	1б		5		Мг
	Выходной шум	Нет фильтрации, rms		1		Мг
	Повторяемость по масштабному фактору	1б		0.1		%
	Нелинейность коэффициента масштаба	FS=10 г		0.1		% ФС
	Пропускная способность (-3dB)			330		Гц
	Перекрестная сцепка			0.1		%
Магнетометр	Динамический диапазон измерений			±2.5		Гаус
	Чувствительность			0.1		МГАУСС/ЛСБ
	Нелинейность			0.5		% ФС
Барометр	Диапазон давления		300		1100	мбар
	Чувствительность			6.1 × 10^-7		mbar/LSB
	Общая ошибка			4.5		мбар
	Относительная ошибка			2.5		мбар
	Нелинейность			0.1		% ФС
Интерфейс связи	1 шп.	Частота ввода часов			15	МГц
Интерфейс связи
Электрические характеристики	Напряжение	DC	2.5	3.3 ± 10%	5	V
	Потребление энергии			0.6	1	W
	Ripple	П-П			100	mV
	вес			48±2		g
Окружающая среда использования	Рабочая температура	Масштабируемость	-40		85	oC
	температура хранения		-55		85	oC
	вибрации			10 ~ 2000 Гц,60,06 грамма
	Шок			5000 грамм,0.1 мс

Размер

Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном 0

Упаковка и перевозка

Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном 1

Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном 2

Лёгкая масса инерциального измерения блок 6 осевой инерциальный датчик с широким диапазоном 3
