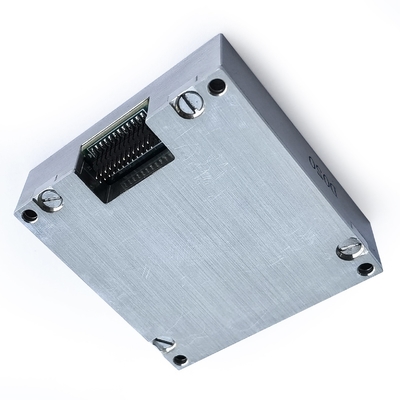

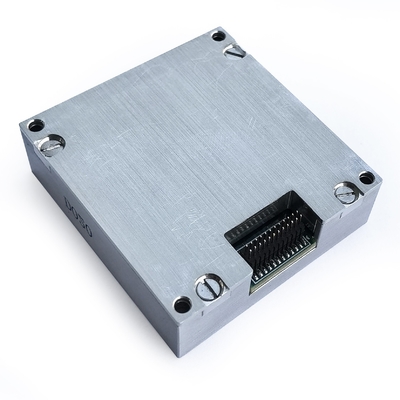

Индустриальный высокоточный интегрированный инерциальный навигационный датчик IMU для геологоразведки

Name: Индустриальный высокоточный интегрированный инерциальный навигационный датчик IMU для геологоразведки
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500/Month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

CHINA

Сертификация:

Ряд гироскопа:

± 500o/s

гироскоп Устойчивость к нулевому смещению:

00,3 °/ч

Диапазон Acc:

±20г

Стабильность с нулевым уклоном:

2ug

Пропускная способность:

250hz

Интерфейс связи:

1 канал SPI

Вес:

50 г

Потребление энергии:

1.5W

Packaging Details:

Sponge/Box

Supply Ability:

500/Month

Выделить:

Геологическое исследование Иму Инерциальный навигационный датчик

Точный интегрированный Иму инерциальный навигационный датчик

Инерциальный навигационный датчик промышленного класса Imu

Описание продукта

Промышленный прецизионный интегрированный инерциальный датчик IMU для геологической разведки

Описание продукта

Инерциальный измерительный блок16488HA представляет собой законченную инерциальную систему со встроенным трехосным гироскопом и трехосным акселерометром, которая используется для измерения трехмерной угловой скорости, ускорения и других параметров носителя, а также для вывода данных после компенсации ошибок (включая температурную компенсацию, компенсацию угла установки, нелинейную компенсацию и т. д.) через SPI в соответствии с протоколом связи.

Основные параметры

Параметр		Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Гироскоп	Динамический диапазон измерения			±500		º/с
	Нестабильность смещения	Дисперсия Аллана, лучше чем		0.3		º/ч
	Стабильность смещения	1 с сглаживание, СКЗ, лучше чем		10		º/ч
	Смещение в полном температурном диапазоне	-40 ºC ~ 85 ºC, сглаживание 10 с, СКЗ		0.005		º/с
	Случайное блуждание	1б		0.15		º/√ч
	Повторяемость смещения	1б		10		º/ч
	Выходной шум	Без фильтрации, СКЗ		0.05		º/с
	Повторяемость коэффициента масштабирования	1б		0.01		%
	Нелинейность коэффициента масштабирования	1б		0.01		%
	Коэффициент масштабирования	FS=450 º/с, 32 бита		2621440		LSB/°/сек
	Полоса пропускания (-3 дБ)			250		Гц
	Перекрестная связь			0.1		%
	Чувствительность к ускорению			1		°/ч/г
	Эффект выпрямления вибрации			0.5		°/ч/г2
	Резонансная частота			12k		Гц
Акселерометр	Динамический диапазон измерения			±20		g
	Стабильность смещения	Дисперсия Аллана		2		мкг
	Смещение в полном температурном диапазоне	-40 ºC ~ 85 ºC, сглаживание 10 с, СКЗ		1		мг
	Случайное блуждание	1б		0.029		м/с/√ч
	Повторяемость смещения	1б		5		мг
	Выходной шум	Без фильтрации, СКЗ		0.5		мг
	Повторяемость коэффициента масштабирования	1б		0.1		%
	Нелинейность коэффициента масштабирования	FS=20g		0.1		%FS
	Коэффициент масштабирования	±20, 32 бита		65536000		g/LSB
	Полоса пропускания (-3 дБ)			250		Гц
	Перекрестная связь			0.1		%
Температура	Коэффициент масштабирования			0.0125		°C/LSB
Интерфейс связи	1-полосный SPI	Введите частоту тактирования		8	15	МГц
Электрические характеристики	Напряжение	Постоянный ток		3.3 ± 10%		В
	Потребляемая мощность			1	1.5	Вт
	Пульсация	P-P		48±2	100	мВ
Условия эксплуатации	Рабочая температура	Масштабируемая	-40		85	ºC
	Температура хранения		-55		85	ºC
	Вибрация			10~2000 Гц, 6.06 г
	Удар			1000 г, 0.1 мс

Габаритный чертеж

Индустриальный высокоточный интегрированный инерциальный навигационный датчик IMU для геологоразведки 0
