Датчик инерциальной единицы измерения низкого дрейфа для мониторинга плотин

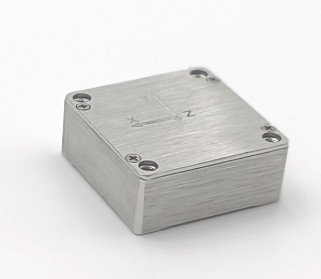

Name: Датчик инерциальной единицы измерения низкого дрейфа для мониторинга плотин
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200F-A0
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	GI200F-A0
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	1000 в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Ускоритель ИМУ Гиро

Грио-объем:

500 градусов в секунду

Дифференциация Грио Аллана:

2град/ч

Отклонение allan акселерометра:

0.1mg

Сфера действия акселерометра:

16G

Интерфейс связи:

1-канальный SPI/UART

Точность коэффициента шкалы Gryo:

00,3%

Напряжение питания:

3.3В

Упаковывая детали:

губка/коробка

Поставка способности:

1000 в месяц

Выделить:

Сенсор высокопроизводительной инерциальной единицы измерения

Интеллектуальный датчик инерциальной единицы измерения вождения

Беспилотные летательные аппараты Инерциальный датчик измерения

Описание продукта

Низкий дрейфДатчик инерциальной единицы измерения

Описание продукта

GI200F-A0-IMU представляет собой инерционную единицу измерений (IMU) на основе технологии микрообработки (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.

Основные функции

Цифровой гироскоп с тремя осями:
1. Динамический диапазон измерений ± 500o/s;
2. Стабильность с нулевым уклоном: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Триаксиальный цифровой акселерометр:
1. Динамический диапазон измерений ± 16 g;
2. Стабильность при нулевой предвзятости: 0,5 мг (GJB, 10 с), 0,1 мг (ALLAN);
Высокая надежность: MTBF > 20000 h;
Гарантированная точность в пределах полного температурного диапазона (-40 °C ~ 70 °C): встроенный высокопроизводительный алгоритм калибровки температуры и компенсации;
Подходит для работы в условиях сильных вибраций;
Интерфейс 1 канал SPI, 1 канал UART.

Индекс эффективности

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Гиро	Динамический диапазон измерений				500	О/с
	Стабильность с нулевым уклоном	Дифференциация Аллана		2		o/h
	Стабильность с нулевым уклоном	Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)		10		o/h
	Нулевая предвзятость	Диапазон нулевой предвзятости		±0.5		О/с
	Нулевая предвзятость	Изменение нулевой предвзятости по всему температурному диапазону1		±0.5		О/с
	Коэффициент масштаба	Точность коэффициента масштаба		0.3		%
	Коэффициент масштаба	Нелинейность коэффициента масштаба		0.02		% ФС
	Пропускная способность			200		Гц
Ускоритель	Динамический диапазон измерений			16		g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.1		Мг
	Стабильность с нулевым уклоном	Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)		0.5		Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости		2		Мг
	Нулевая предвзятость	Изменение отклонения в полном диапазоне температур, значение от пика до пика1		2		Мг
	Коэффициент масштаба	Точность коэффициента масштаба		0.3		%
	Коэффициент масштаба	Нелинейность коэффициента масштаба		0.02		% ФС
	Пропускная способность			200		Гц
Интерфейс связи	1-канальный SPI	Ставка Baud			15	МГц
	УВТР	Ставка Baud		230.4		Kbps
	Частота отбора проб	ППИ		1000		Гц
	Частота отбора проб	УВТР		200	1000	Гц
Электрические характеристики	Напряжение			3.3		V
	Потребление энергии				1	W
	Ripple	П-П			100	mV
Структурные характеристики	Размер			24×24×10		мм
Структурные характеристики	Вес			10		g
Окружающая среда использования	Рабочая температура		-40		70	°C
	Температура хранения		-45		85	°C
	Вибрация			20~2000 Гц,60,06 грамма
	Влияние			1000 г,0.5 мс
Надежность	MTBF			20000		h
Надежность	Непрерывное время работы			120		h
1: вычисляется нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температуры - 40 °C ~ + 70 °C;

Электрический интерфейс

Структура продукции

L24mm x W24mm x H10mm ((L x W x H)
