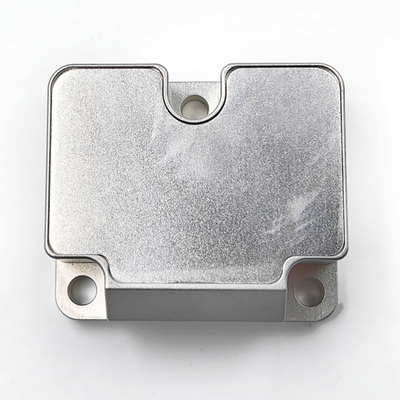

Stim300 Аналоговый 3 оси Imu датчик низкая цена

Name: Stim300 Аналоговый 3 оси Imu датчик низкая цена
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	IMU300C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T,L/C
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальная единица измерения

диапазон измерения гироскопа:

±500º/s

гироскоп Устойчивость к нулевому смещению:

00,3 градуса в час

угловой метод случайного блуждания:

0.06deg/√h

Ряд акселерометра:

16G

стабильность отклонения acc:

00,02 мг

Коэффициент масштаба:

0.02%FS

Пропускная способность:

200HZ

Выпуск:

RS422

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Аналоговый 3-осевой датчик IMU

высокопроизводительный 3-осевой датчик IMU

аналоговый датчик 200 Гц

Описание продукта

STIM300 Analog IMU Low Cost IMU Sensor

Показатели продукта

Параметр		Условия испытаний	Проектная точность	Единица измерения
Гироскоп	Динамический диапазон измерения	-	±500	º/с
	Стабильность смещения	Дисперсия Аллана (диапазон 500 °/с, нормальная температура)	0.3	º/ч
	Стабильность смещения	10 с усреднения (-40 ℃ ~ + 80 ℃, постоянная температура),	3.0	º/ч
	Смещение	Диапазон нулевого смещения	0.1	º/с
		Изменение нулевого смещения во всем температурном диапазоне	0.01	º/с
		Повторяемость запуска	0.005	º/с
		Влияние линейного ускорения на смещение	0.002	º/с/g
		Влияние вибрации на смещение, изменение до и после вибрации	0.002	º/с/g
		Влияние вибрации на смещение, изменение до и во время вибрации	0.001	º/с/g
	Масштабный коэффициент	Точность масштабного коэффициента	0.1	%
	Масштабный коэффициент	Нелинейность масштабного коэффициента	0.01	%FS
	Угловое случайное блуждание	-	0.06	°/√ч
	Полоса пропускания	-	200	Гц
Акселерометр	Динамический диапазон измерения	-	16	г
	Стабильность смещения	Дисперсия Аллана (диапазон 16g, нормальная температура)	0.02	мг
	Стабильность смещения	10 с усреднения (-40 ℃ ~ + 80 ℃, постоянная температура)	0.03	мг
	Смещение	Диапазон нулевого смещения	1	мг
		Изменение нулевого смещения во всем температурном диапазоне	1	мг
		Повторяемость запуска	0.2	мг
	Масштабный коэффициент	Точность масштабного коэффициента	0.3	%
	Масштабный коэффициент	Нелинейность масштабного коэффициента	0.02	%FS
	Скоростное случайное блуждание	-	0.08	м/с/√ч
	Полоса пропускания	-	200	Гц
Интерфейс связи	1-полосный SR422	Скорость передачи	460.8	МГц
Интерфейс связи	Частота дискретизации	UART	1000	Гц
Электрические характеристики	Напряжение	-	5	В
	Потребляемая мощность	-	1.5	Вт
	Пульсация	P-P	150	мВ
Конструктивные особенности	Размер	-	38.6×44.6×21.5	мм
Конструктивные особенности	Вес	-	65±2	г
Условия эксплуатации	Рабочая температура	-	-40~80	℃
	Температура хранения	-	-45~85	℃
	Вибрация	-	20~2000 Гц, 6.06g
	Удар	-	6000g, 0.5 мс
Надежность	MTBF	-	20000	ч
Надежность	Время непрерывной работы	-	120	ч

Особенности продукта

Трехосевой цифровой гироскоп:
1. Динамический диапазон измерения ± 500º/с;
2. Стабильность нулевого смещения: 3 °/ч (GJB, 10 с), 0.3 °/ч (ALLAN);
Трехосевой цифровой акселерометр:
1. Динамический диапазон измерения ± 16 G;
2. Стабильность нулевого смещения: 0.1 мг (GJB, 10 с), 0.02 мг (ALLAN);
Высокая надежность: MTBF > 20000 ч;
Гарантированная точность во всем температурном диапазоне (-40 ℃ ~ 80 ℃): встроенный высокопроизводительный алгоритм температурной калибровки и компенсации;
Подходит для работы в условиях сильной вибрации;
Интерфейс 1-полосный RS422
Совместимость с STIM300

Область применения

Тактические и промышленные БПЛА
Умные боеприпасы
Система самонаведения

Обзор продукта

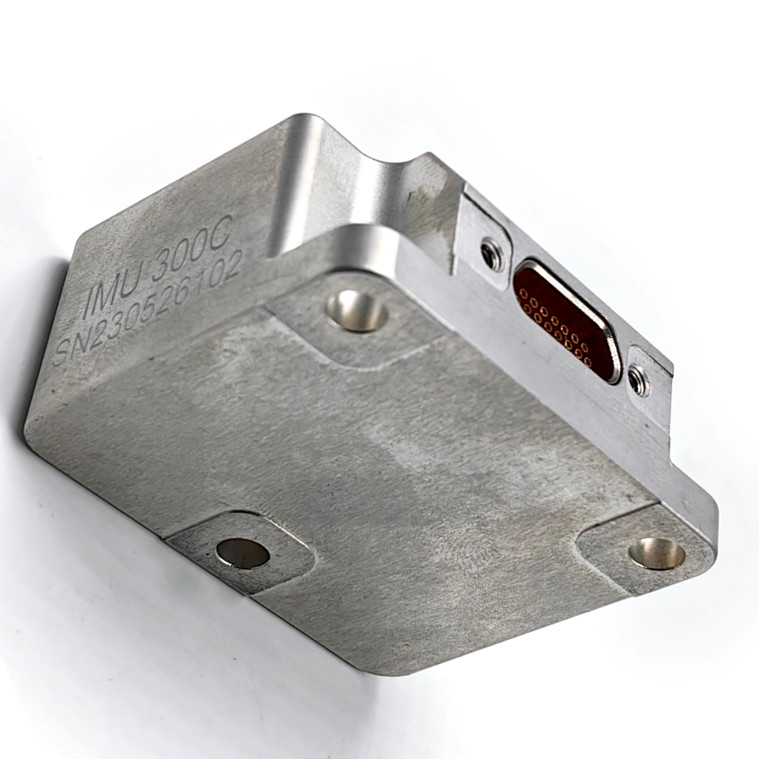

IMU300C-A0-IMU - это инерциальный измерительный блок (IMU) на основе технологии микрообработки (MEMS), со встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS, выдающий 3 угловые скорости и 3 ускорения.

Электрический интерфейс

Электрическим разъемом изделия IMU300C-A0-IMU является J30J-15 TJL, а конкретное определение контактов и распределение показаны в следующей таблице:

Номер контакта	Название	Тип	Примечание
1	TxD-	Выход	RS422
2	RxD-	Вход	RS422
3	TST_1	Выход
4	TOV_1	Выход
5	RST	Вход
6	GND	Вход
7	Запасной
8	VCC_5V	Источник питания	+5 В
9	TxD+	Выход	RS422
10	RxD+	Вход	RS422
11	ExtTrig	Вход	Синхронный вход 5 В
12	GND	Вход
13	GND	Вход
14	Запасной
15	GND	Общий провод питания

Размер
