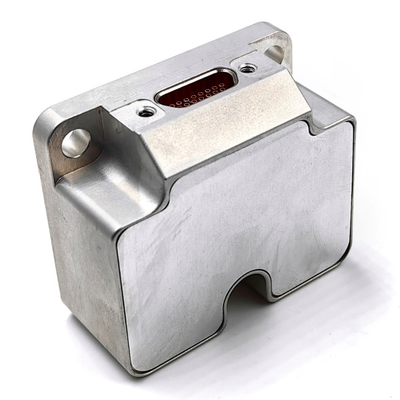

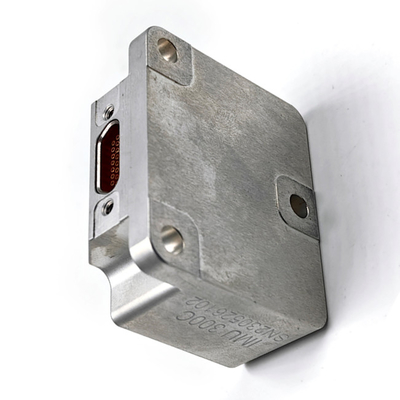

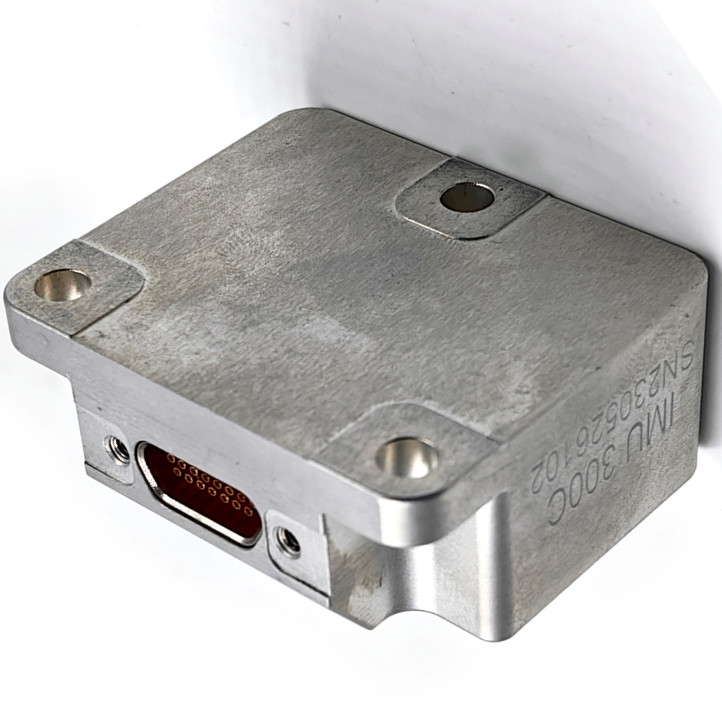

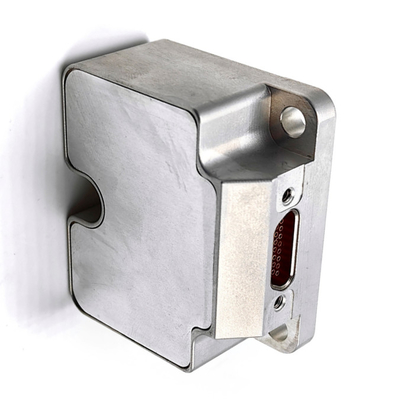

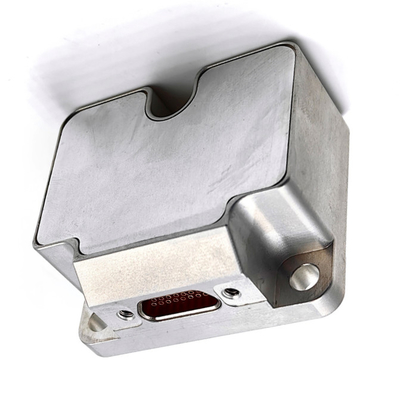

16g Ускорение Гиро 200hz Иму датчик Низкий смещение 3 оси

Name: 16g Ускорение Гиро 200hz Иму датчик Низкий смещение 3 оси
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	IMU300C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T,L/C
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальная единица измерения

диапазон измерения гироскопа:

±500º/s

гироскоп Устойчивость к нулевому смещению:

00,3 градуса в час

угловой метод случайного блуждания:

0.06deg/√h

Ряд акселерометра:

16G

стабильность отклонения acc:

00,02 мг

Коэффициент масштаба:

0.02%FS

Пропускная способность:

200HZ

Выпуск:

RS422

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

3-осевой датчик IMU

Низкий датчик имму 200 Гц

Датчик имму 200 Гц

Описание продукта

16g Ускорение Гиро IMU Низкий офсет IMU датчик

Особенности продукта

Цифровой гироскоп с тремя осями:
1. Динамический диапазон измерений ± 500o/s;
2. Стабильность при нулевой предвзятости: 3 °/H (GJB, 10 с), 0,3 °/H (ALLAN);
Триаксиальный цифровой акселерометр:
1. Динамический диапазон измерений ± 16 G;
2. Стабильность при нулевой предвзятости: 0,1 мг (GJB, 10S), 0,02 мг (ALLAN);
Высокая надежность: MTBF > 20000 h;
Гарантированная точность в пределах полного температурного диапазона (-40 °C ~ 80 °C): встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
Подходит для работы в условиях сильных вибраций;
Интерфейс односторонний RS422
Совместима с STIM300

Показатели продукции

Параметр		Условия испытаний	Точность проектирования	Единица
Гиро	Динамический диапазон измерений	-	± 500	О/с
	Стабильность предвзятости	Дифференциация Аллана (500 °/с, нормальная температура)	0.3	o/h
	Стабильность предвзятости	Среднее время 10 s (-40 °C ~ + 80 °C, постоянная температура),	3.0	o/h
	Противопоказания	Диапазон нулевой предвзятости	0.1	О/с
		Изменение с нулевой предвзятостью по всему температурному диапазону	0.01	О/с
		Начало повторения	0.005	О/с
		Влияние линейного ускорения на уклон	0.002	o/s/g
		Влияние вибрации на Bias, изменения до и после вибрации	0.002	o/s/g
		Влияние вибрации на Bias, изменения до и во время вибрации	0.001	o/s/g
	Коэффициент масштаба	Точность коэффициента масштаба	0.1	%
	Коэффициент масштаба	Нелинейность коэффициента масштаба	0.01	% ФС
	Угловой случайный ход	-	0.06	°/√hr
	Пропускная способность	-	200	Гц
Ускоритель	Динамический диапазон измерений	-	16	g
	Стабильность предвзятости	Дифференциация Аллана (диапазон 16 г, нормальная температура)	0.02	Мг
	Стабильность предвзятости	Среднее время 10 с (-40 °C ~ + 80 °C, постоянная температура)	0.03	Мг
	Противопоказания	Диапазон нулевой предвзятости	1	Мг
		Изменение с нулевой предвзятостью по всему температурному диапазону	1	Мг
		Начало повторения	0.2	Мг
	Коэффициент масштаба	Точность коэффициента масштаба	0.3	%
	Коэффициент масштаба	Нелинейность коэффициента масштаба	0.02	% ФС
	Скорость случайного ходьбы	-	0.08	m/s/√hr
	Пропускная способность	-	200	Гц
Интерфейс связи	Односторонний SR422	Ставка Baud	460.8	МГц
Интерфейс связи	Частота отбора проб	УВТР	1000	Гц
Электрические характеристики	Напряжение	-	5	V
	Потребление энергии	-	1.5	W
	Ripple	П-П	150	mV
Структурные характеристики	Размер	-	38.6х44.6х21.5	мм
Структурные характеристики	Вес	-	65±2	g
Окружающая среда использования	Рабочая температура	-	-40 ~ 80	°C
	Температура хранения	-	-45 ~ 85	°C
	Вибрация	-	20~2000 Гц,60,06 грамма
	Влияние	-	6000 грамм,0.5 мс
Надежность	MTBF	-	20000	h
Надежность	Непрерывное время работы	-	120	h

Обзор продукции

IMU300C-A0-IMU представляет собой инерциальное измерительное устройство (IMU) на основе технологии микрообработки (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.

Электрический интерфейс

Электрический разъем IMU300C-A0-IMU представляет собой J30J-15 TJL, а конкретное определение контакта и распределение показаны в следующей таблице:

Номер шва	Имя	Тип	Примечание
1	ЧПД-	Выпуск	RS422
2	РхД-	Ввод	RS422
3	TST_1	Выпуск
4	TOV_1	Выпуск
5	РСТ	Ввод
6	ГНД	Ввод
7	Запчасти
8	VCC_5V	Источник питания	+5в
9	TxD+	Выпуск	RS422
10	RxD+	Ввод	RS422
11	ExtTrig	Ввод	Синхронный вход 5 В
12	ГНД	Ввод
13	ГНД	Ввод
14	Запчасти
15	ГНД	Силовое заземление

Размер
