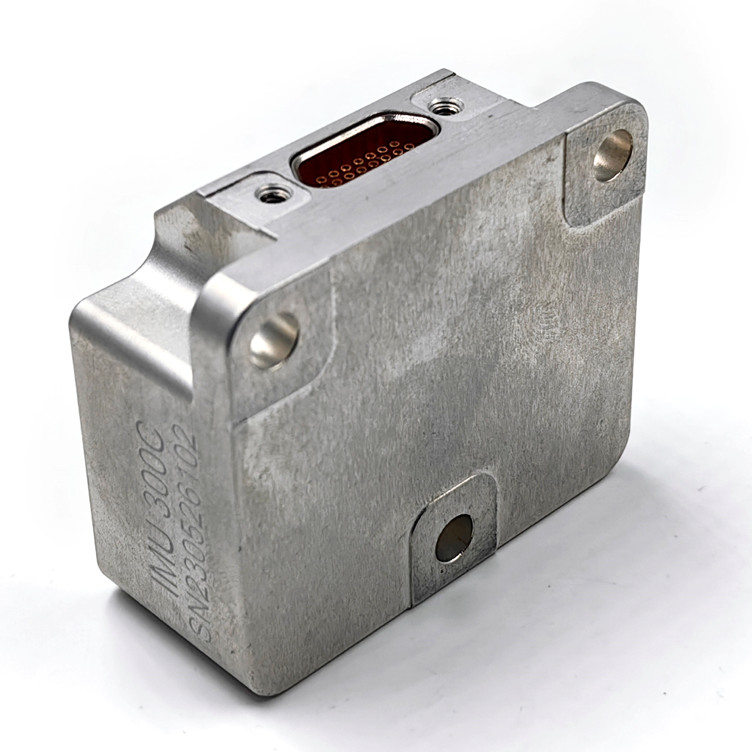

200 Гц Гироакселерометр 6 оси Иму датчик Инерциальное измерение

Name: 200 Гц Гироакселерометр 6 оси Иму датчик Инерциальное измерение
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	IMU300C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T,L/C
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальная единица измерения

диапазон измерения гироскопа:

±500º/s

гироскоп Устойчивость к нулевому смещению:

00,3 градуса в час

угловой метод случайного блуждания:

0.06deg/√h

Ряд акселерометра:

16G

стабильность отклонения acc:

00,02 мг

Коэффициент масштаба:

0.02%FS

Пропускная способность:

200HZ

Выпуск:

RS422

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

датчик имму 200 Гц

гироакселерометр 6-осевой датчик IMU

высокоточный 6-осевой датчик IMU

Описание продукта

6-осевой гироскоп-акселерометр, высокоточный инерциальный измерительный датчик

Особенности продукта

Трёхосевой цифровой гироскоп:
1. Динамический диапазон: ±500º/с;
2. Стабильность нулевого смещения: 3 °/ч (GJB, 10 с), 0,3 °/ч (ALLAN);
Трёхосевой цифровой акселерометр:
1. Динамический диапазон: ±16 G;
2. Стабильность нулевого смещения: 0,1 мг (GJB, 10 с), 0,02 мг (ALLAN);
Высокая надежность: MTBF > 20000 ч;
Гарантированная точность в полном температурном диапазоне (-40 ℃ ~ 80 ℃): встроенный высокопроизводительный алгоритм температурной калибровки и компенсации;
Подходит для работы в условиях сильной вибрации;
Интерфейс: 1-канальный RS422
Совместимость с STIM300

Показатели продукта

Параметр		Условия испытаний	Расчетная точность	Единица измерения
Гироскоп	Динамический диапазон	-	±500	º/с
	Стабильность смещения	Дисперсия Аллана (диапазон 500 °/с, нормальная температура)	0,3	º/ч
	Стабильность смещения	Среднее значение за 10 с (-40 ℃ ~ + 80 ℃, постоянная температура),	3,0	º/ч
	Смещение	Диапазон нулевого смещения	0,1	º/с
		Изменение нулевого смещения в полном температурном диапазоне	0,01	º/с
		Повторяемость запуска	0,005	º/с
		Влияние линейного ускорения на смещение	0,002	º/с/g
		Влияние вибрации на смещение, изменение до и после вибрации	0,002	º/с/g
		Влияние вибрации на смещение, изменение до и во время вибрации	0,001	º/с/g
	Масштабный коэффициент	Точность масштабного коэффициента	0,1	%
	Масштабный коэффициент	Нелинейность масштабного коэффициента	0,01	%FS
	Угловое случайное блуждание	-	0,06	°/√ч
	Полоса пропускания	-	200	Гц
Акселерометр	Динамический диапазон	-	16	г
	Стабильность смещения	Дисперсия Аллана (диапазон 16g, нормальная температура)	0,02	мг
	Стабильность смещения	Среднее значение за 10 с (-40 ℃ ~ + 80 ℃, постоянная температура)	0,03	мг
	Смещение	Диапазон нулевого смещения	1	мг
		Изменение нулевого смещения в полном температурном диапазоне	1	мг
		Повторяемость запуска	0,2	мг
	Масштабный коэффициент	Точность масштабного коэффициента	0,3	%
	Масштабный коэффициент	Нелинейность масштабного коэффициента	0,02	%FS
	Скоростное случайное блуждание	-	0,08	м/с/√ч
	Полоса пропускания	-	200	Гц
Интерфейс связи	1-канальный SR422	Скорость передачи	460,8	МГц
Интерфейс связи	Частота дискретизации	UART	1000	Гц
Электрические характеристики	Напряжение	-	5	В
	Потребляемая мощность	-	1,5	Вт
	Пульсация	P-P	150	мВ
Конструктивные особенности	Размер	-	38,6×44,6×21,5	мм
Конструктивные особенности	Вес	-	65±2	г
Условия эксплуатации	Рабочая температура	-	-40~80	℃
	Температура хранения	-	-45~85	℃
	Вибрация	-	20~2000 Гц, 6,06 г
	Удар	-	6000 г, 0,5 мс
Надежность	MTBF	-	20000	ч
Надежность	Время непрерывной работы	-	120	ч

Обзор продукта

IMU300C-A0-IMU - это инерциальный измерительный блок (IMU) на основе микромеханической технологии (MEMS), со встроенным высокопроизводительным MEMS гироскопом и MEMS акселерометром, выдающий 3 угловые скорости и 3 ускорения.

Электрический интерфейс

Электрический разъем продукта IMU300C-A0-IMU - J30J-15 TJL, а конкретное определение контактов и распределение показаны в следующей таблице:

Номер контакта	Название	Тип	Примечание
1	TxD-	Выход	RS422
2	RxD-	Вход	RS422
3	TST_1	Выход
4	TOV_1	Выход
5	RST	Вход
6	GND	Вход
7	Запасной
8	VCC_5V	Источник питания	+5 В
9	TxD+	Выход	RS422
10	RxD+	Вход	RS422
11	ExtTrig	Вход	Синхронный вход 5 В
12	GND	Вход
13	GND	Вход
14	Запасной
15	GND	Общий провод питания

Размер
