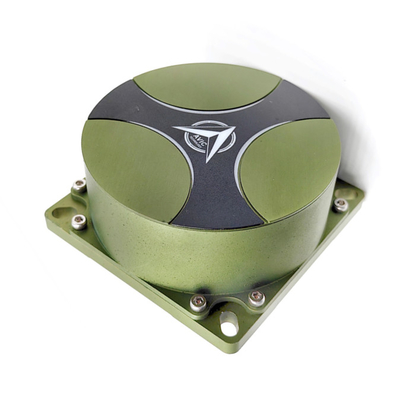

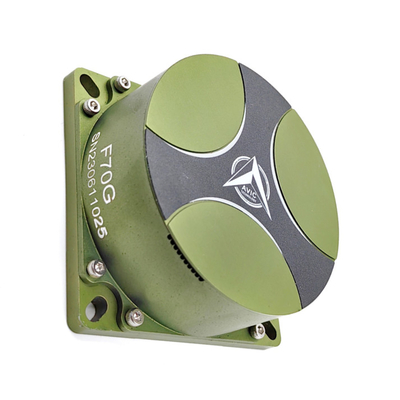

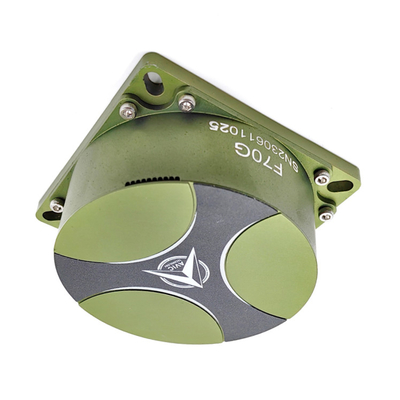

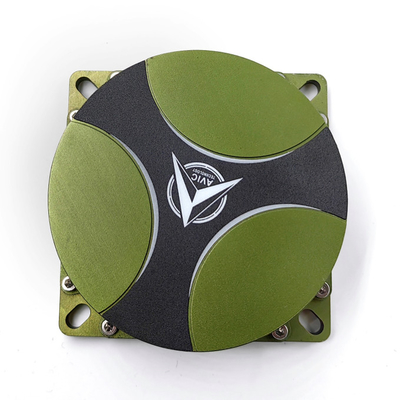

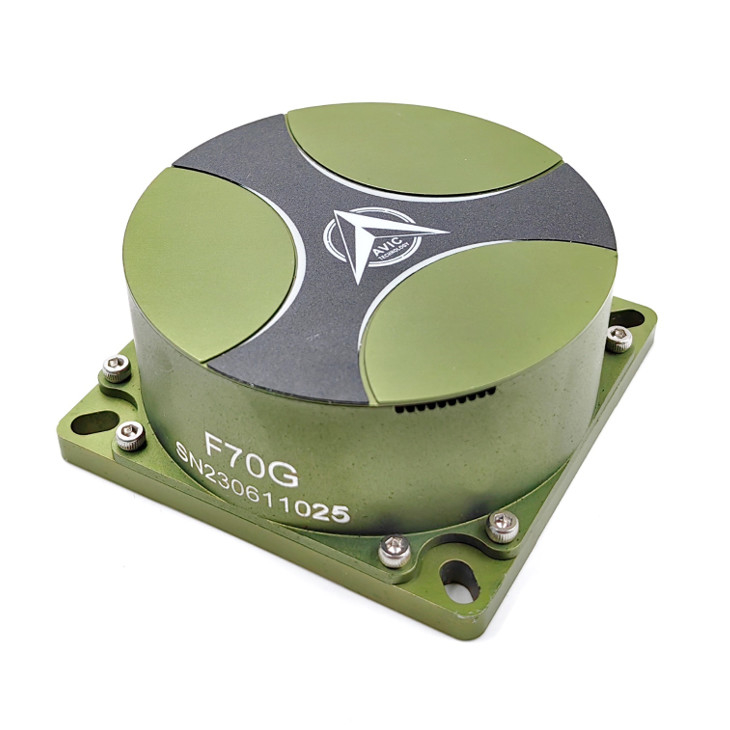

Стабильный оптический гироскоп для интегрированной навигационной системы

Наименование марки:	Firepower
Номер модели:	F70G
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	200/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Измеренный диапазон:

-800°/s~+800°/s

Повторяемость с нулевым смещением:

<=0,1°/ч

стабильность с нулевым уклоном:

<=0,1°/ч

Коэффициент масштаба:

45000× (1±5%) SP/°/s

Режим связи:

RS422

Рабочая температура:

-45℃~+60℃

Температура хранения:

-55℃~+75℃

Нелинейность коэффициента масштабирования:

<50 частей на миллион

Повторяемость по масштабному фактору:

<50 частей на миллион

Напряжение питания:

5В

Упаковывая детали:

Коробка Sponge+

Поставка способности:

200/month

Выделить:

стабильный оптический гироскоп

Геликоптерный оптический гироскоп

Гироскоп из оптического волокна для вертолётов

Описание продукта

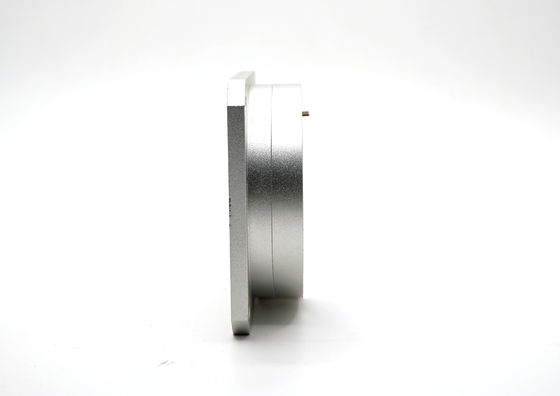

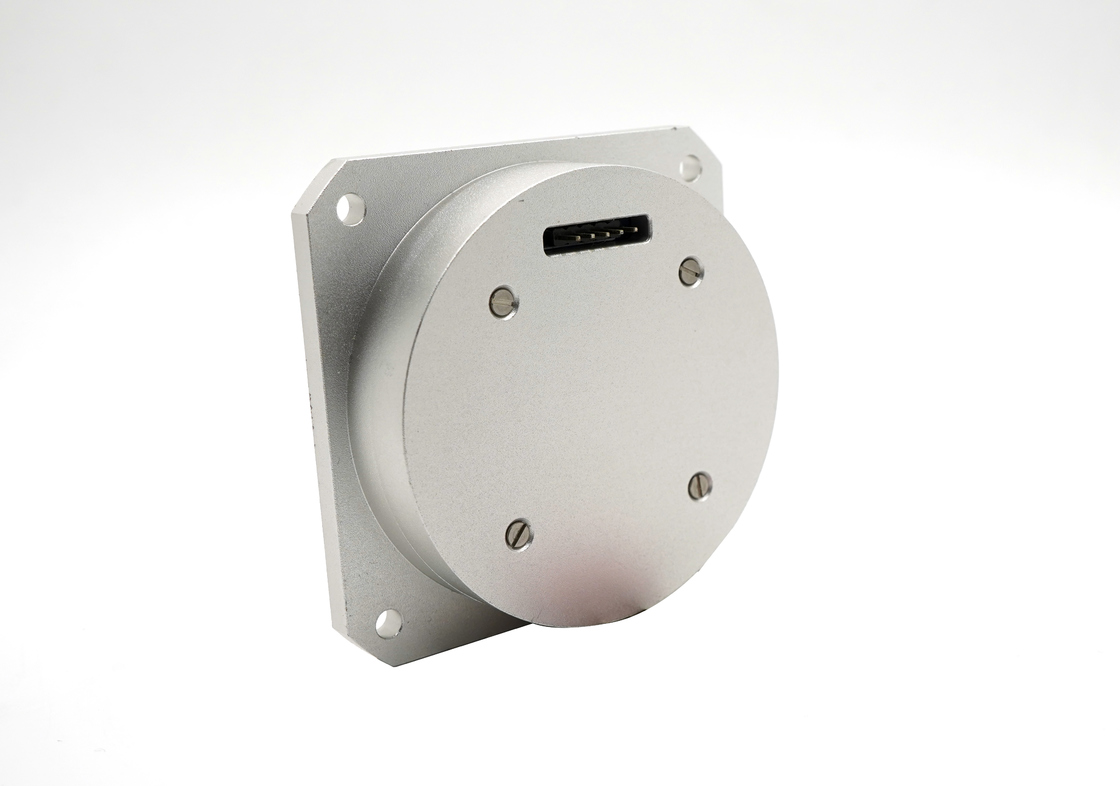

Стабильный оптический гироскоп для интегрированной навигационной системы динамический датчик гироскопа

Спецификации продукта

Атрибут	Ценить
Измеренный диапазон	-800 °/с ~+800 °/с
Повторяемость нулевого смещения	<= 0,1 °/ч
Стабильность нулевого смещения	<= 0,1 °/ч
Масштабная коэффициент	45000 × (1 ± 5%) sp/°/с
Режим связи	RS422
Рабочая температура	-45 ℃～+60 ℃
Температура хранения	-55 ℃～+75 ℃
Масштабная нелинейность	<50ppm
Повторяемость масштабного фактора	<50ppm
Напряжение снабжения	5 В

Размеры

Ключевые функции

Дизайн для всех волокон - длительный срок службы, небольшой размер упаковки, высокая стабильность и больше сопротивления помех.
Интегрированный поляризатор волокна - минимальная потери вставки и высокий коэффициент вымирания, обеспечивая большую устойчивость к температуре и механическому шоку, а также интенсивную вибрацию.
Надежный компактный пакет - оперативно надежный для всех видов сред, идеально подходит для широких применений как в гражданских, так и военных районах.
Технология Quichlaunch - минимальное время активации без внешней калибровки.
Оптимальная длина волны - улучшает чувствительность на 50% с той же структурой, размером и стоимостью.
Шумовая изоляция и сжатие - значительно уменьшает угол случайной ходьбы.
Технология Selftrack - улучшает гиродинамический диапазон.

Приложения

БПЛА/AUV/HELICOPTER
Тактическое ядерное оружие
Аэронавтика и астронавтика
Интегрированная навигационная система
Инерционная платформа стабилизирует
Навигация на транспортное средство

Характеристики производительности

Нет.	Параметр	F70G	Единица	Замечания
1	Максимальная угловая скорость	± 800	°/с
2	Масштабная коэффициент	45000 × (1 ± 5%)	Sp/°/s
3	Масштабная коэффициент нелинейности при комнатной температуре	≤50	ppm	@25 ℃
4	Повторяемость масштабного коэффициента при комнатной температуре	≤50	ppm	@25 ℃
5	Повторяемость масштабного коэффициента в полной температуре	≤100	ppm	-40 ℃ ~+70 ℃
6	Устойчивость смещения при комнатной температуре	≤0.1	10s (1σ, °/ч)	@25 ℃
7	Сметная повторяемость при комнатной температуре	≤0.1	(1σ, °/ч)	Предвзятость
8	Смещение повторяемости при полной температуре	≤0,2	(1σ, °/ч)	-40 ℃ ~+70 ℃
9	Время активации	0	мин
10	Случайная прогулка	0,005	º/√h
11	Значение смещения во время вибрации/ до вибрации/ после вибрации	≤0,3	°/ч
12	Значение смещения до/после вибрации	≤0,3	°/ч
13	Магнитная чувствительность	≤0,2	°/h/gs	Необязательный
14	Устойчивость смещения во время изменения вакуума	≤0,3	°/ч	0~0.085~0mpa@2min
15	Вибрация	20 Гц ～ 2000 Гц Гц/10 мин х \| Y \| Z.
16	Влияние	15G (3Times) Половина синусоидальной волны/11 мс ± x \| ± y \| ± z

Источник питания

Источник питания	+5 В.	-5V
Колебание напряжения	4,75 В ~ 5,25 В.	-4,75V ~ -5.25V
Рейтинг Ripple напряжение	20 мВ	20 мВ
Энергопотребление	1,5а	0,6а

Требования к транспортировке и хранению

Уведомление о транспортировке

Поместите продукт в соответствии с направлением, показанным в упаковочной коробке
Когда диапазон температуры составляет -40 ℃～+70 ℃, его разрешают транспортировать дорожную, железнодорожную, воздушную и водную транспортировку
Убедитесь, что упаковочная коробка прикреплена к перевозчику без движения во время отгрузки

Уведомление о хранении

Продукты, помещенные в упаковочную коробку, должны храниться на складе с кондиционером под стандартным атмосферным давлением, температура окружающей среды составляет 15 ℃～ 35 ℃
Период хранения продукта составляет 15 лет

Распаковка и проверка

Распаковка проверки

Проверьте появление упаковочного ящика на предмет столкновения и других физических повреждений
Статическая защита от электроэнергии должна осуществляться при выходе из продукта

Проверка поддержки документов доставки

Сертификат квалификации продукта
Отчет о принятии F70G с замкнутым волоконно -оптическим гироскопом
Инструкции по обслуживанию F70G для оптоволоконного гироскопа с замкнутым складом (1 шт.
