Подробная информация о продукции

Дом продукты

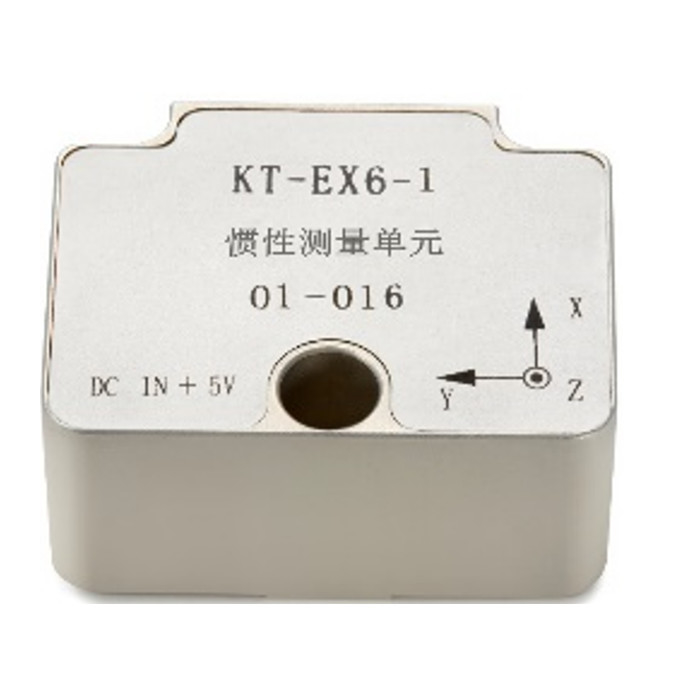

IMU вывело наружу ускорение угловой скорости оси блока измерения 3 MEMS инерциальное

Наименование марки:	Firepower
Номер модели:	KT-EX6
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T,L/C
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальный измерительный блок MEMS

Ряд гироскопа:

±400º/s

стабильность нулевого смещения:

10deg/h

Систематическая ошибка:

1mg

Случайная прогулка:

0.2°/√h

Ряд акселерометра:

±10~100g

Упаковывая детали:

губка/коробка

Поставка способности:

500/месяц

Выделить:

Блок измерения IMU MEMS инерциальный

3 гироскоп акселерометра оси IMU

Гироскоп в реальном времени акселерометра IMU

Описание продукта

Большой ряд IMU измерения вывел наружу угловая скорость и ускорение 3 осей в реальное временя

1. Обзор продукта

Оно состоит из волчка ch.ip MEMS, обломока акселерометра MEMS с большой цепью ряда измерения, приемистости привода, датчиком температуры, цифровой цепью обработки сигнала, структурой и программным обеспечением. Он использован для того чтобы измерить угловую скорость и ускорение 3 осей несущей в реальное временя.

2. Характеристики продукта

▶Высокоточная, малошумная, хорошая повторимость

▶Низкая ошибка выпрямления вибрации

▶Низкая задержка, низкая мощность

▶сопротивление удара: 5000g, 0.1ms

▶Алгоритм компенсации фактора датчика полный

▶Небольшой размер, легковес, легкий для установки

▶Ряд измерения акселерометра: 100g

▶Признавайте изготовление на заказ продукта

IMU вывело наружу ускорение угловой скорости оси блока измерения 3 MEMS инерциальное 0

3. индикаторы продукта

параметр		блок	KT-EX6-1A	KT-EX6-1B	KT-EX6-1C	KT-EX6-1D
волчок	Ряд	º/s	±400
	Bia. Стабильность (приглаживать 1s, 1σ, комнатная температура)	°/h	10	10	5	5
	Систематическая ошибка в полном диапазоне температур	°/h	20	20	10	10
	Метод случайного блуждания	°/√h	0,2	0,2	0,15	0,15
	Bia. Повторимость	°/h	10	10	10	10
	Косая чувствительность ускорения	°/h/g	1
	Разрешение	°/h	2
	Нелинейность коэффициента эффекта масштаба	ppm	100	100	50	50
	Повторимость коэффициента эффекта масштаба	ppm	100	100	100	100
	Взаимн соединенный	%	0,1
	Ширина полосы частот	Hz	250
Акселерометр	Ряд	g	±10~100g
	Систематическая ошибка в полном диапазоне температур	mg	1; 6; 15		3; 6; 10
	Метод случайного блуждания	m/s/√h	0,04; 0,2; 0,5		0,1; 0,2; 0,5
	Bia. Повторимость	mg	1; 3; 6		0,5; 2; 5
	Нелинейность коэффициента эффекта масштаба	ppm	300
	Повторимость коэффициента эффекта масштаба	ppm	100
	Ширина полосы частот	Hz	100
Уклономер	Ряд	g	±1.7
	Bia. Стабильность (приглаживать 1s)	mg	0,5
	Метод случайного блуждания	m/s/√h	0,08
	Нелинейность коэффициента эффекта масштаба	ppm	250
Другие	Напряжение тока деятельности	V	5
	Расход энергии	W	2
	Пульсация	mV	100
	Температурная амплитуда рабочей температуры	℃	-45~85	-55~85	-45~85	-55~85
	Диапазон температур хранения	℃	-55~105	-60~125	-55~105	-60~125
	Вибрация	--	10~2000Hz, 6.06g
	Сопротивление удара	--	5000g, 0.1ms
	MTBF	h	20000
	Вес	g	55
	Измерение	mm	44.8×38.6×20
	Интерфейс	--	RS-422

Определение полярности IMU

3 гироскопа и 3 акселерометра определены как показано в диаграмме ниже, и направление стрелки положительно.
