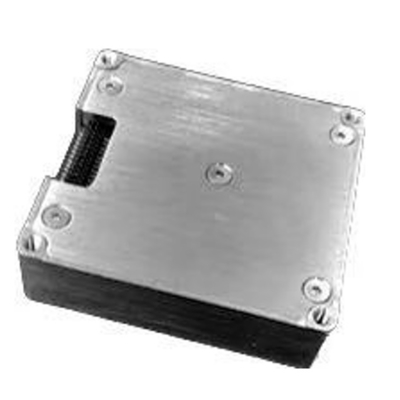

MEMS основало инерциальный блок измерения с высокой эффективностью

Name: MEMS основало инерциальный блок измерения с высокой эффективностью
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16497
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T,L/C
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Инерциальный измерительный блок MEMS

Диапазон измерений:

±500º/s

стабильность нулевого смещения:

1deg/h

Повторяемость с нулевым смещением:

0,1 град/с

нелинейность фактора cale:

0.02%F

Ряд акселерометра:

16G

стабильность нулевого смещения:

0.5mg

Упаковывая детали:

губка/коробка

Поставка способности:

500/месяц

Выделить:

Блок измерения ROHS инерциальный

MEMS основало инерциальный блок измерения

Волчок и акселерометр MEMS

Описание продукта

MEMS основало инерциальный блок измерения с высокопроизводительным волчком и акселерометром MEMS

1. Обзор продукта

16497C-C0-IMU micromachining технология (MEMS) основало инерциальный блок измерения (IMU) с высокопроизводительными волчком MEMS и MEMS

Акселерометр выводит наружу 3 угловой скорости и 3 ускорения.

16497C-C0-IMU отличает высокой надежностью и сильной экологической приспособляемостьью. Путем соответствовать различному программному обеспечению, продукт можно широко использовать в умный управлять, тактический и промышленный UAV, умные боеприпасы, искатель, мобильная телефонная связь, отображение, стабилизированная платформа и другие поля.

2. Характеристики продукта

Трехосный цифровой волчок:
1. ряд ± 500º/s динамический измеряя;
2. Нул стабильностей смещения: 5 °/H (GJB, 10s), 1,0 °/H (АЛЛАН);
Триаксиальный цифровой акселерометр:
1. ряд g ± 16 динамический измеряя;
2. стабильность Нул-смещения: 0.5mg (GJB, 10s), 0.1mg (АЛЛАН);
Высокая надежность: MTBF > 20000h;
Гарантированная точность внутри полный диапазон температур (- ℃ 40 | ℃ 80): встроенная высокопроизводительная тарировка температуры и алгоритм компенсации;
Соответствующий для работы под сильными условиями вибрации;
Канал UART интерфейса 1, 1 канал SPI, 1 канал МОЖЕТ

3. Сфера применения

Умный управлять
Тактический и промышленный UAV
Умные военные запасы
Искатель
Сообщение в движении
Отображение
Стабилизируйте платформу

4. индикаторы продукта

Параметр		Условия испытаний	Значение минимальной величины типичное	Максимальное значение	Блок
	Динамический измеряя ряд			500	º/s
	Нул стабильностей смещения	Отклонение Аллан среднее 10 s (- ℃ 40 \| + ℃ 80, температура постоянного)	1,0 5		º/h º/h
вершин Колышк	Нул смещений	ряд Нул-смещения Нул изменений смещения над полным диапазоном температур○ 1	±0.2 ±0.06		º/s º/s
	Коэффициент эффекта масштаба	Точность коэффициента эффекта масштаба Нелинейность коэффициента эффекта масштаба	0,3 0,02		% %FS
	Разрешение		3.052×10−7		º/s/LSB
	Ширина полосы частот		200		Hz
	Динамический измеряя ряд		16		mg mg mg mg g % %FS g/LSB Hz
	Нул стабильностей смещения	Отклонение Аллан среднее 10 s (- ℃ 40 \| + ℃ 80, температура постоянного)	0,1 0,5
Акселерометр	Нул смещений	ряд Нул-смещения Изменение нул смещений внутри полный диапазон температур, размах значение○ 1	2 2
	Коэффициент эффекта масштаба	Точность коэффициента эффекта масштаба Нелинейность коэффициента эффекта масштаба	0,3 0,02
	Разрешение		1.221×10−8
	Ширина полосы частот		200
Интерфейс связи	1-way SPI	Скорость передачи информации в бодах	15		MHz

Параметр		Условия испытаний	Минимальная величина	Типичное значение	Максимальное значение	Блок
1-way UART		Скорость передачи информации в бодах		230,4		Килобайт в секунду
1-way МОЖЕТ		Скорость передачи информации в бодах			1	MHz
		SPI		200	1000	Hz
Дискретная частота		UART		200		Hz
		КОНСЕРВНАЯ БАНКА		200		Hz
	Напряжение тока		3,0	3,3	3,6	V
Электрические характеристики	Расход энергии				1,5	W
	Пульсация	P-P			100	mV
Структурные характеристики	Размер		47×44×14			mm
	Вес		50			g
Окружающая среда пользы	Температура хранения рабочей температуры Вибрация Удар		-40		80	℃
			-45		85	℃
				20~2000Hz,
				6.06g
				1000g, 0.5ms
Надежность	MTBF		20000			h
	Непрерывное рабочее временя		120			h

Определение полярности IMU

3 гироскопа и 3 акселерометра определены как показано в диаграмме ниже, и направление стрелки положительно.
