Микро- волчок оптического волокна с ТУМАНОМ приборов волокна аналогового выхода Nano

Наименование марки:	Firepower
Номер модели:	FCG24D
МОК:	1
цена:	1600 USD
Условия оплаты:	T/T
Способность к поставкам:	100/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Режим вывода:

Аналогичный

Диапазон:

≥500°/s

Смещение (Аллан):

≤0.2°/h

Потребление:

≤0.7w

Силовое питание:

5 (±0.15) v

Случайная прогулка:

≤0.1°/√h (1σ)

Коэффициент масштаба:

4 mv/° /s

Упаковывая детали:

Коробка Sponge+

Поставка способности:

100/месяц

Выделить:

Nano волчок оптического волокна

Микро- волчок оптического волокна

Гироскоп оптического волокна аналогового выхода

Описание продукта

Микро- волчок оптического волокна с ТУМАНОМ приборов волокна аналогового выхода Микро-Nano

1 объем

Этот документ определяет требования и методы для пользы и обслуживания микро-nano волчка оптического волокна FCG-24 (продукта для краткости).

2 ссылки и стандарта

Программа управления GJB1649-1993 ESD для электронных продуктов

3 определения

Никакие.

Внедрение продукции 4

4,1 обзор продукта

Микро-nano волчок оптического волокна FCG-24 (hereinafter назвал этот продукт) оптика датчика скорости изменения пеленга интегрируя с, механиками и электроникой аналогового выхода. Он основан на влиянии Sagnac, интегрирует разнообразие микро-nano приборы волокна, и осуществляет процесс обнаружения путем обнаруживать, обрабатывать и кормить назад разницу в участка произведенную 2 лучами света распространяя в противоположных направлениях.

Этот продукт главным образом составлен оптически компонентов пути, компонентов цепи и структурных компонентов. Он имеет характеристики простой структуры, никакие двигающие части, никакие части носки, быстрое начало, небольшой размер, легковес и так далее. И может быть примениться к этим управлению положением в пространстве и измерению несущей.

4,2 состав

Продукт главным образом составлен следующих компонентов:

A) оптически собрание пути;

B) Монтажная плата обнаружения и сигнала управления;

C) Скелет кольца стекловолокна, раковина и другие структурные части;

4,3 возникновение и размер

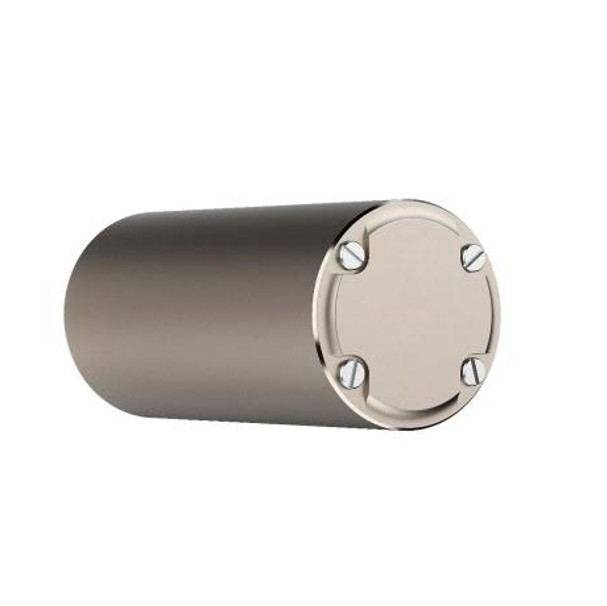

Продукт цилиндрический, с общими размерами × 40mm φ24 mm

FIG. 1 чертеж плана микро-nano волчка оптического волокна FCG-24

4,4 веса

≤40g.

4,5 рабочая температура

-40℃~+65℃.

4,6 температура хранения

-55℃~+85℃.

4,7 случайная вибрация

Случайный уровень вибрации: 20g, диапазон изменения частот: 20Hz | 2000Hz.

Рабочие параметры таблицы 1 основные

Детали	FCG24D	Блок
Режим выхода	Аналог
Соединитель	Сваривая плита
Ось	1
Потребление	≤0.7	w
Электропитание	5 (±0.15)	V
Метод случайного блуждания	≤0.1	°/√h (1σ)
Ряд	≥500	°/s
Склоните (10s, 1σ)	≤2	°/h
Смещение (Аллан)	≤0.2	°/h
Косая повторимость (Аллан)	≤0.2	°/h
Коэффициент эффекта масштаба	4	mv/° /s
Нелинейность коэффициента эффекта масштаба	≤1000	PPM (1σ)
Начните вверх время	≤1	s
Ширина полосы частот	450	Hz
Работая Temp.	-45~+70	℃
Temp магазина.	-55~+85	℃
Вибрация	20~2000,0.04	Hz, ² /Hz g
Размеры	Φ24*40	mm
Вес	≤30	g

4.9.1 механический интерфейс

Нижняя поверхность продукта устанавливая поверхность, с 3 потоками M3 и внешним механическим соединением.

Диаграмма 2 размер установки

4.9.2 требования к электической мощности

Внешнее электропитание к продукту имеет 2 цепи, а требования показаны в таблице 2:

Требования к электропитания таблицы 2 внешние

	+5V
Напряжение тока	4.85V~5.15V
Пульсация	20mV
Электрический ток	0.25A
