Микро-нановолоконный оптический гироскоп промышленного класса аналоговый выход FOG

Наименование марки:	Firepower
Номер модели:	FCG24D
МОК:	1
цена:	1600 USD
Условия оплаты:	T/T
Способность к поставкам:	100/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Режим вывода:

Аналогичный

Коннектор:

Сваривая плита

Ось измерения:

Потребление:

≤0.7w

Силовое питание:

5 (±0.15) v

Случайная прогулка:

≤0.1°/√h (1σ)

Упаковывая детали:

Коробка Sponge+

Поставка способности:

100/месяц

Выделить:

Сваривая волчок оптического волокна плиты

Микро- Nano волчок оптического волокна

Гироскоп оптического волокна высокой точности

Описание продукта

Микро-нановолоконный гироскоп высокой точности низкой стоимости

1 Сфера применения

Настоящий документ определяет требования и методы использования и обслуживания микро-нановолоконного гироскопа FCG-24 (сокращенно "продукт").

2 Ссылки и стандарты

GJB1649-1993 Программа контроля ESD для электронных продуктов

3 Определения

Никаких.

4 Введение продукта

4.1 Обзор продукции

FCG-24 микро-нановолоконный оптический гироскоп (далее - данный продукт) - это датчик угловой скорости, интегрирующий оптику с аналоговым выходом, механику и электронику.Он основан на эффекте Сагнака., интегрирует различные микро-нановолоконные устройства и реализует процесс обнаружения путем обнаружения,обработка и обратная подача фазовой разницы, генерируемой двумя лучами света, распространяющимися в противоположных направлениях.

Этот продукт состоит в основном из компонентов оптического пути, компонентов цепи и структурных компонентов.небольшой размерИ может применяться к этому положению контроля и измерения носителя.

4.2 Состав

Продукт состоит в основном из следующих компонентов:

А) оптический путь;

B) Диспетчерская и управляющая сигнальная плата;

C) Оптические волоконные кольца с скелетом, оболочкой и другими структурными частями;

4.3 Внешний вид и размеры

Продукт цилиндрический, с общими габаритами φ24 mm × 40 mm

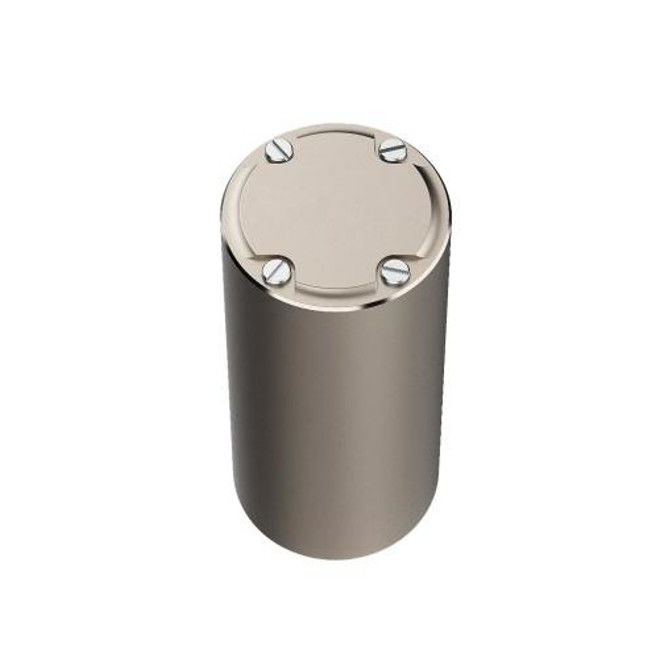

Рисунок 1 Очертание микро-нановолоконного гироскопа MFOG-24

4.4 Вес

≤ 40 г.

4.5 Рабочая температура

-40°C~+65°C.

4.6 Температура хранения

-55°C~+85°C.

4.7 Случайные вибрации

Уровень случайной вибрации: 20 g, диапазон частот: 20 Hz ~ 2000 Hz.

Таблица 1 Основные параметры производительности

Позиции	MFOG24D	Единица
Режим вывода	Аналогичный
Коннектор	Сварная плита
Ось	1
Потребление	≤ 0.7	w
Силовое питание	5 ((± 0,15)	V
Случайная прогулка	≤ 0.1	°/√h(1σ)
Диапазон	≥ 500	°/s
Уклонение (10s,1σ)	≤ 2	°/h
Противоположность (Аллан)	≤ 0.2	°/h
Повторяемость предвзятости ((Алан)	≤ 0.2	°/h
Коэффициент масштаба	4	mv/° /s
Коэффициент масштаба Нелинейность	≤ 1000	PPM ((1σ)
Время запуска	≤ 1	с
Пропускная способность	450	Гц
Рабочий временный.	-45 ~ +70	°C
Хранить температуру.	-55 ~ +85	°C
Вибрация	20~2000,0.04	Hz,g2/Hz
Размеры	Φ24*40	мм
Вес	≤ 30	g
