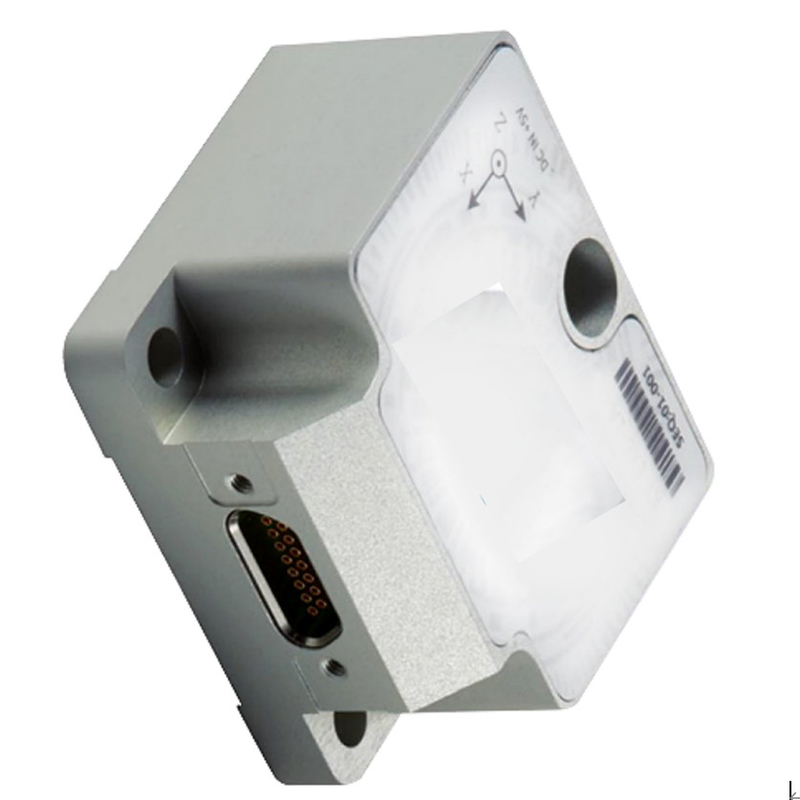

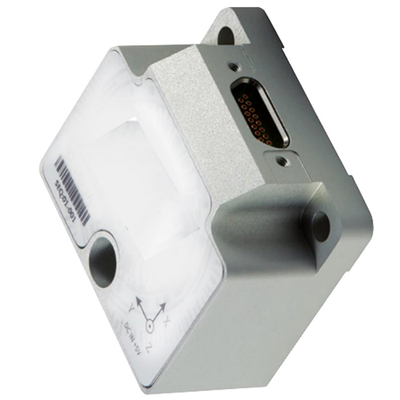

Аналоговый датчик IMU STIM210, малошумящий микрогироскоп RS422

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS

Наименование продукта:

Чистый ИДУ

диапазон измерения гироскопа:

±400°/с

стабильность с нулевым уклоном:

≤ 10 °/ч

Случайная прогулка:

≤ 0,2 °/√ Гн.

Чувствительность ускорения при нулевом смещении:

≤ 1 °/H/G

Пропускная способность:

≤250 Гц

Выделить:

Описание продукта

STIM210 Аналоговый датчик IMU Микрогироскоп Комбинация RS422 датчик IMU Низкий предубеждение

1.1.1 Спецификации гироскопа

Диапазон измерений: ± 400 °/s
Стабильность при нулевой предвзятости (@ Allan variance): ≤ 1 °/H
Стабильность при нулевой предвзятости (1s гладкая, 1σ, при комнатной температуре): ≤ 10 °/H
Ошибка нулевого уклонения в пределах полного диапазона температур: ≤ 20 °/h
Случайная прогулка: ≤ 0,2 °/√ H
Повторяемость с нулевой предвзятостью: ≤ 10°/ч
Чувствительность ускорения с нулевым уклоном: ≤ 1 °/H/G
Разрешение: ≤ 0,001 °/s
Нелинейность коэффициента масштаба: ≤ 100ppm
Повторяемость коэффициента масштаба: ≤ 100ppm
Поперечная сцепка: ≤ 0,1%
Пропускная способность: ≤ 250 Hz
Масса: (52 ± 5) Г

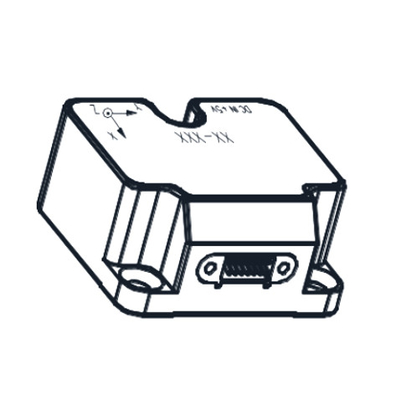

Очертание микрогироскопа

Аналоговый датчик IMU STIM210, малошумящий микрогироскоп RS422 0

Номер узла	Определение узла	Тип	Объясните.
1	ГНД	Поставки	Силовое заземление ((4)
2	ExtTrig	Ввод	Внешний источник срабатывания ((3)
3	ВСУП	Поставки	Положительный конец питания продукта, регулируемое питание постоянным током + 5 В
4	TxD+	Выход	Продукт RS422 выходной интерфейс положительный терминал
5	ЧПД-	Выход	Продукт RS422 выходной интерфейс отрицательный терминал
6	Шасси	Шасси	Продукт, механически изолированный от силовой заземления
7	ГНД	Ввод	Сигнальная площадка ((4)
8	NRST	Ввод	Сигнал перезагрузки ((2)
9	РхД-	Ввод	Продукт RS422 приемный интерфейс отрицательный терминал
10	RxD+	Ввод	Положительный терминал приемного интерфейса RS422 продукта
