Высокая устойчивость одноосевого оптоволоконного гироскопа с выходом RS422 для навигационной системы

Наименование марки:	Firepower
Номер модели:	F50
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	200/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Динамический диапазон:

±500°/s

стабильность нулевого смещения:

≤0,5°/ч

Время повторяемости с нулевым смещением:

≤0,5°/ч

Коэффициент случайного блуждания:

≤ 0,006% √h

Нелинейность коэффициента масштабирования:

≤30ppm

Напряжение питания:

+5В

Вибрация:

20~2000 Гц,0.06g2/Hz

интерфейс:

RS-422

Упаковывая детали:

коробка sponge+

Поставка способности:

200/month

Выделить:

Волоконно-оптический гироскоп тумана

20ppm волоконно-оптический гироскоп

5V противотуманный гироскоп

Описание продукта

Высокая устойчивость одноосевого оптоволоконного гироскопа с выходом RS422 для навигационной системы

Описание продукта

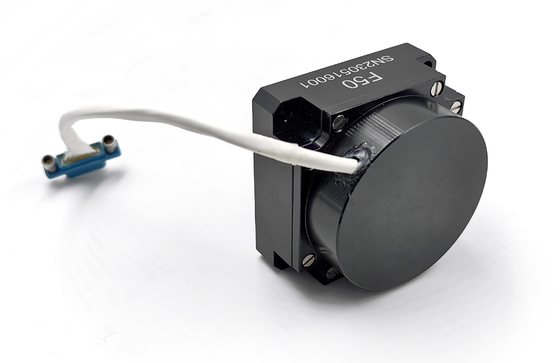

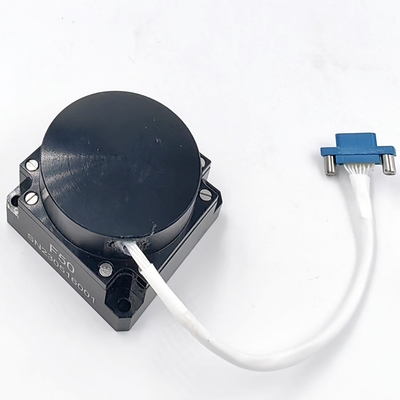

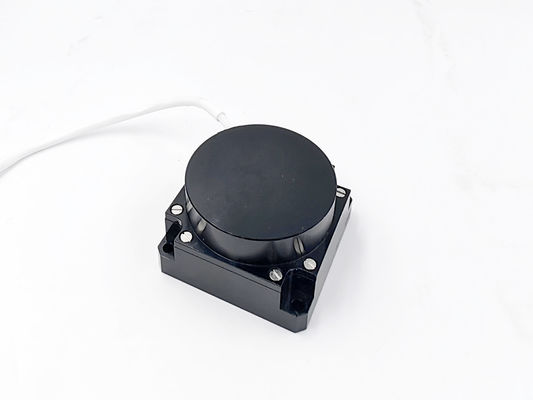

Одноосевой волоконно-оптический гироскоп F50 представляет собой полностью твердое среднеточное угловое датчиковое устройство инерциальной скорости, которое объединяет свет, машины и электричество.Продукт имеет характеристики высокой точности, небольшие размеры, легкий вес, высокая надежность и высокие затраты.

Стабильность с нулевым уклоном продукта меньше или равна 0,5°/h (10s smooth), частота отклика полосы пропускания, +5V постоянного питания, мощность менее 4W,и используется метод цифровой связи RS422, который удобен для пользователей и является идеальным инерциальным устройством для замены традиционного механического гироскопа.

Области применения: приложения в среднеточном инерциальном навигационном системе, системах позиционирования и ориентации, системах измерения положения, системах сервостабилизации и т.д.

Состав

a) оптический путь: включающий источник света, допированный эрбием, кольцо из волокон, интегрированный оптический модулятор фаз, оптоволоконный соединитель, фотодетектор;
b) блок схемы: схема привода источника света, схема сигналов обнаружения и управления;
c) Гироструктурные части.

Технические параметры

Проект	ЕДИНСТВО	F50A	F50B	F50C
Диапазон измерений	/s	-500 ~ +500
Стабильность с нулевым уклоном	°/h,10s	≤ 0.05	≤ 0.1	≤ 0.2
Повторяемость с нулевой предвзятостью	°/h	≤ 0.05	≤ 0.1	≤ 0.2
Коэффициент случайной ходьбы	% √h	≤ 0.006	≤ 0.01	≤ 0.02
Нелинейность коэффициента масштаба	ppm	≤ 30	≤ 40	≤ 50
Повторяемость по масштабному фактору	ppm	≤ 30	≤ 40	≤ 50
Асимметрия коэффициента масштаба	ppm	≤ 30	≤ 40	≤ 50
Время начала	S	≤ 1
Пропускная способность	Гц	500
Электрическое питание	V	±5±0.15
Сила	W	≤ 6
Рабочая температура	°C	-40 ~ +70
Температура хранения	°C	-55 ~ +85
Вибрация	Hz,g2/Hz	20~2000,0.06
Влияние	g,ms	3,011
Ставка Baud	bps	921600 ((Настраиваемая)
Режим вывода	/	RS-422
Коннектор	/	J30J-15TJL/(Настраиваемая)
Общие размеры	мм	505032
Размеры установки	мм	43*43

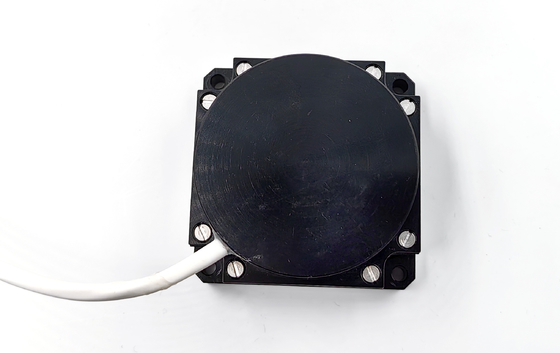

Форма и размеры установки

Общие габариты: (единица: мм)
Φ50 X 36 (OD X H)
Линия крепления 50 х 50 мм
Размеры установки: 41 х 41, 4 м3 винтов
Вес:220±30 г
