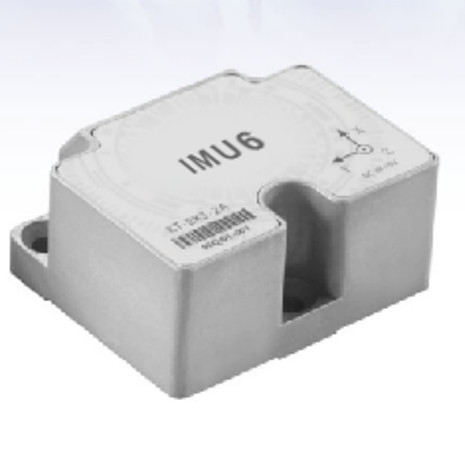

Датчик STIM300 сетноой-аналогов MEMS IMU, датчик измерения 3 гироскопов инерциальный

Name: Датчик STIM300 сетноой-аналогов MEMS IMU, датчик измерения 3 гироскопов инерциальный
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	IMU6
МОК:	1
цена:	3000~6000 USD
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE ROHS

Наименование продукта:

9 оси MEMS IMU

диапазон измерения гироскопа:

±400°/с

стабильность с нулевым уклоном:

≤ 1 °/ч

Случайная прогулка:

≤ 0,2 °/√ Гн.

Резолюция:

1 °/h

Нелинейность коэффициента масштабирования:

500 ppm

Пропускная способность:

125 Гц

Выделить:

Сетноой-аналогов датчик MEMS IMU

9 датчик оси MEMS IMU

инерциальный датчик измерения 125Hz

Описание продукта

STIM300 Аналоговый MEMS IMU датчик Низкая цена Инерциальное измерение датчик 3 Ускоритель, 3 Гиро, Pitch Rolll Heading Temp

Спецификации гироскопа

Параметр	Единица	IMU6-1	IMU6-1A
Диапазон измерений (настраиваемый)	°/s	± 400	± 400
Стабильность с нулевым уклоном @AllanVariance	°/h	1	0.5
Стабильность с нулевым уклоном (1s гладкий, 1σ, комнатной температуры)	°/h	10	5
Стабильность с нулевым уклоном (10s гладкий, 1σ, комнатной температуры)	°/h	5	1
Ошибка нулевой предвзятости в полном диапазоне температур	°/h	20	10
Случайная прогулка	°/√h	0.2	0.1
Повторяемость с нулевой предвзятостью	°/h	10	5
Чувствительность ускорения с нулевым уклоном	°/h/g	1	1
Резолюция	°/h	2	1
Нелинейность коэффициента масштаба	ppm	500
Повторяемость по масштабному фактору	ppm	500
Перекрестная сцепка	%	0.1
Пропускная способность	Гц	125

Добавление таблицы технических показателей

Параметр	Единица	IMU6-1y-1	IMU6-1y-2
Диапазон измерений (настраиваемый)	g	± 10	± 30
Стабильность при нулевой предвзятости (варианция Аллана @ 25 °C)	Мг	0.02	0.05
Стабильность при нулевом предвзятости (1 с сглаживания)	Мг	0.1	0.5
Стабильность при нулевом предвзятости (10 с сглаживания)	Мг	0.05	0.2
Ошибка нулевой предвзятости в полном диапазоне температур	Мг	1	3
Случайная прогулка	m/s/√h	0.001	0.002
Повторяемость с нулевой предвзятостью	Мг	0.1	0.5
Повторяемость по масштабному фактору	ppm	500
Нелинейность коэффициента масштаба	ppm	500
Пропускная способность	Гц	125

Инерциальное измерительное устройство MEMS состоит из гироскопа с тремя осями, триосевого акселератора, трехосевого угла наклона, датчика температуры, платы обработки сигнала,структура и необходимое программное обеспечение, и используется для измерения трехосевой угловой скорости, трехосевого ускорения и трехосевого угла наклона носителя.Погрузочный стол и данные наклона кормовой ошибки (включая температурную компенсацию), компенсация угла неправильного выравнивания установки, нелинейная компенсация и тому подобное) через серийный порт RS-422 в соответствии с согласованным протоколом связи.

Датчик STIM300 сетноой-аналогов MEMS IMU, датчик измерения 3 гироскопов инерциальный 0

"IMU6-1y-x" на рисунке - это код продукта. Согласно правилам наименования продукта компании, "y" в IMU6-1y-x может быть "A", "B"," C " или без буквы для различения различных требований к индексу производительности, и" X "может быть" 1 "," 2 "." 3 "и" 4 "для различения различных диапазонов продукта плюс метр. "XX-XXX" - это номер продукта.

IMU6-1y-x IMU устанавливается через 3 Φ4.4 через отверстия, и устанавливается с 3 M4 винтов (с пружиной стиральщик и плоский стиральщик).Стыковка должна быть заблокирована розеткой, а кабель должен быть закреплен.На рисунке A,B представлена плоскость установки группы инерции.

Рекомендуется, чтобы плоскость поверхности крепления, противоположной эталонной поверхности, не превышала 0,01 мм, вертикальность не превышала 0,02 мм,и шероховатость поверхности не должна превышать 00,8 мкм.

Размер
