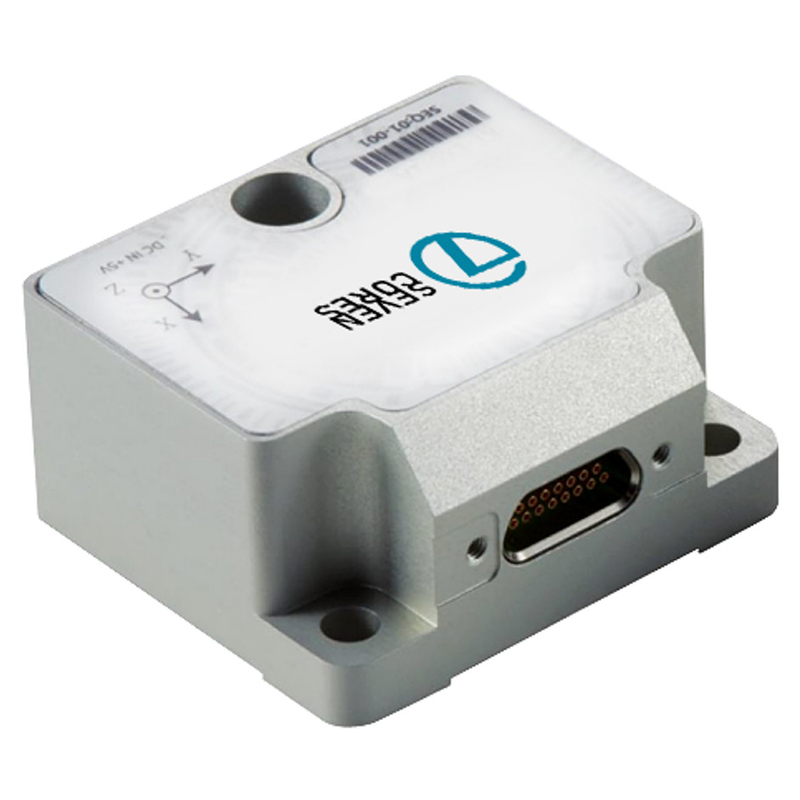

Инерционный измерительный прибор высокой четкости заменить STIM210 Pure IMU 3-осевое гиро

Name: Инерционный измерительный прибор высокой четкости заменить STIM210 Pure IMU 3-осевое гиро
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	IMU3
МОК:	1
цена:	2000~2500 USD
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE ROHS

Наименование продукта:

Чистый ИДУ

диапазон измерения гироскопа:

±400°/с

стабильность с нулевым уклоном:

≤ 10 °/ч

Случайная прогулка:

≤ 0,2 °/√ Гн.

Чувствительность ускорения при нулевом смещении:

≤ 1 °/H/G

Выделить:

Инерциальный блок измерения IMU3

Инерциальный блок измерения STIM210

Акселерометр оси ROHS 3

Описание продукта

Датчик инерциальной единицы измерения Заменить STIM210 Чистый IMU 3 оси Гиро 3 оси Ускоритель

Комплект микрогироскопа состоит из трехосяного гироскопа, датчика температуры, панели обработки сигнала, конструкции и необходимого программного обеспечения,и используется для измерения трехосной/двуосной угловой скорости носителя, и выводит три данные по угловой скорости, подвергаемые компенсации ошибок (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,нелинейная компенсация и тому подобное) через серийный порт RS-422 согласно согласованному протоколу связи.

1.1.1 Спецификации гироскопа

Диапазон измерений: ± 400 °/s
Стабильность при нулевой предвзятости (@ Allan variance): ≤ 1 °/H
Стабильность при нулевой предвзятости (1s гладкая, 1σ, при комнатной температуре): ≤ 10 °/H
Ошибка нулевого уклонения в пределах полного диапазона температур: ≤ 20 °/h
Случайная прогулка: ≤ 0,2 °/√ H
Повторяемость с нулевой предвзятостью: ≤ 10°/ч
Чувствительность ускорения с нулевым уклоном: ≤ 1 °/H/G
Разрешение: ≤ 0,001 °/s
Нелинейность коэффициента масштаба: ≤ 100ppm
Повторяемость коэффициента масштаба: ≤ 100ppm
Поперечная сцепка: ≤ 0,1%
Пропускная способность: ≤ 250 Hz
Масса: (52 ± 5) Г

1.1.2 Требования к питанию

Напряжение питания: (+ 5 ± 0,5) В (DC);
Ток питания: рабочий ток < 0,3A;

1.1.3 Приспособимость к окружающей среде

Рабочая температура: (-45 ~ 85) °C
Температура хранения: (-55 ~ 105) °C
Вибрация: 10 ~ 2000 Гц, 6,06 г
Удар: 5000 Г, 0,1 мс

Очертание микрогироскопа

Инерционный измерительный прибор высокой четкости заменить STIM210 Pure IMU 3-осевое гиро 0

Номер узла	Определение узла	Тип	Объясните.
1	ГНД	Поставки	Силовое заземление ((4)
2	ExtTrig	Ввод	Внешний источник срабатывания ((3)
3	ВСУП	Поставки	Положительный конец питания продукта, регулируемое питание постоянным током + 5 В
4	TxD+	Выход	Продукт RS422 выходной интерфейс положительный терминал
5	ЧПД-	Выход	Продукт RS422 выходной интерфейс отрицательный терминал
6	Шасси	Шасси	Продукт, механически изолированный от силовой заземления
7	ГНД	Ввод	Сигнальная площадка ((4)
8	NRST	Ввод	Сигнал перезагрузки ((2)
9	РхД-	Ввод	Продукт RS422 приемный интерфейс отрицательный терминал
10	RxD+	Ввод	Положительный терминал приемного интерфейса RS422 продукта

Размер
