Версия датчика Imu Mems замены ADIS16488 опционная

Наименование марки:	Firepower
Номер модели:	16488HB
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Название продукта:

MEMS IMU

стабильность нулевого смещения:

0,8°/ч

Случайная прогулка:

0,15°/√ч

Плотность шума:

0,001°/с/√Гц

Пропускная способность:

220 Гц

Размер:

47×44×14 мм

Упаковывая детали:

губка/коробка

Поставка способности:

500/month

Выделить:

Датчик ADIS16488 Imu Mems

Датчик Imu Mems замены

Описание продукта

ADIS16488 замена хорошего качества недорогой аналоговый продукт ADIS16488

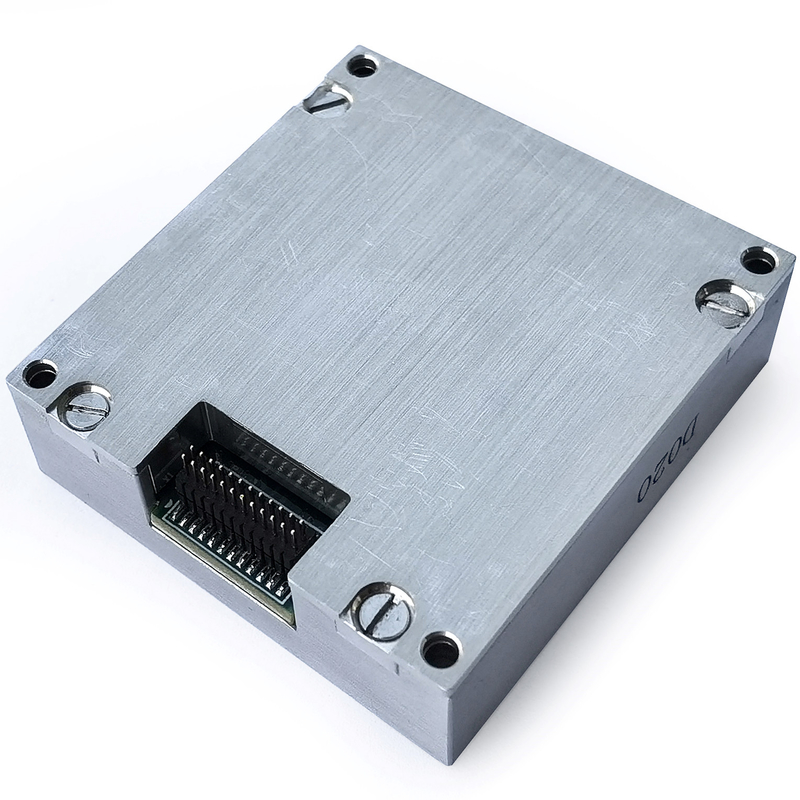

16488-HB — это отечественный MEMS IMU, используемый для замены ADIS16488. Точность продукта лучше, чем у ADIS16488. Версия не является обязательной, размер и внешний вид точно такие же, протокол связи тот же. Версия необязательная, размер и внешний вид точно такие же, протокол связи тот же. Пользователям удобнее меняться, предоставляя пользователям профессиональные услуги по настройке продукта.

Параметр		Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица
Гироскоп	Динамический диапазон измерения			500	2000 г.	°/с
	Стабильность нулевого смещения	Отклонение Аллана, ось Z		0,8		°/ч
		Отклонение Аллана, оси X и Y		1,6		°/ч
		В среднем 10 с (-40 ℃ ~ + 70 ℃, постоянная температура), ось Z		3		°/ч
		В среднем 10 с (-40 ℃ ~ + 70 ℃, постоянная температура), Ось X и ось Y		6		°/ч
	Нулевое смещение	Диапазон нулевого смещения, ось Z		±0,07		°/с
		Диапазон нулевого смещения, ось X и ось Y		±0,2		°/с
		Изменение нуля во всем температурном диапазоне, ось Z ①		±0,02		°/с
		Изменение нулевого смещения при изменении температуры, X и Y Ось ①		±0,06		°/с
		Повторяемость последовательного запуска, ось Z		0,002
		Повторяемость последовательного запуска, ось X и ось Y		0,006
		Повторяемость пуска изо дня в день, ось Z		0,003		/с
		Начать повторение день за днем, ось X и ось Y.		0,009		°/с
		Влияние линейного ускорения на смещение		0,002		°/с/г
		Влияние вибрации на смещение нуля, изменение до и после вибрации ②		0,002		°/с/г
		Влияние вибрации на смещение нуля, изменение до и во время вибрации ②		0,002		°/с/г
	Масштабный коэффициент	Точность масштабного коэффициента, ось Z		0,3		%
		Точность масштабного коэффициента, оси X и Y		0,6		%
		Нелинейность масштабного коэффициента, ось Z		0,01		%FS
		Нелинейность масштабного коэффициента, оси X и Y		0,02		%FS
	Угловое случайное блуждание			0,15		°/ √ч
	Плотность шума			0,001		°/с/ √Гц
	Разрешение			3,052×10-7		/с/LSB
	Пропускная способность			200		Гц
Акселерометр	Динамический диапазон измерения			16	200	г
	Стабильность нулевого смещения	Отклонение Аллана		0,06		мг
	Стабильность нулевого смещения	В среднем 10 с (-40 ℃ ~ + 70 ℃, постоянная температура)		0,4		мг
	Нулевое смещение	Диапазон нулевого смещения		2		мг
		Изменение смещения нуля во всем диапазоне температур, размах значений ①		4		мг
		Повторяемость последовательных запусков		0,5		мг
		Повторяемость запускается ежедневно		0,8		мг
		Температурный коэффициент нулевого смещения		0,05	0,1	мг/℃

Параметр		Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица
	Масштабный коэффициент	Точность масштабного коэффициента		0,5		%
	Масштабный коэффициент	Нелинейность масштабного коэффициента		0,1		%FS
	Скорость случайного блуждания			0,029		м/с/√ч
	Плотность шума			0,025		мг/√Гц
	Разрешение			1,221×10-8		г/LSB
	Пропускная способность			200		Гц
Магнитометр	Диапазон магнитного поля	Брг,ху		±13		гаусс
	Диапазон магнитного поля	Брг,з		±25		гаусс
	Разрешение			0,3		мкТл
	Точность курса	Горизонтальная геомагнитная составляющая 30 мкТл, 25 ℃		±2,5		градус
	Динамический диапазон измерения			2,5		гаусс
	Нулевое смещение	Немагнитная среда		15		мгаусС
Барометр	Динамический диапазон измерения		300		1100	мбар
Барометр	Нулевое смещение			4,5		мбар
Интерфейс связи	1-сторонний SPI	Скорость передачи данных			15	МГц
	1-сторонний CAN	Скорость передачи данных			1	МГц
	Частота дискретизации	СПИ		2460	2460	Гц
	Частота дискретизации	МОЖЕТ		200
Электрические характеристики	Напряжение		3.0	3.3	3.6	В
	Потребляемая мощность				1,5	Вт
	Пульсация	ПП			100	мВ
	Время урегулирования	От 0 В до 3,3 В			80	РС

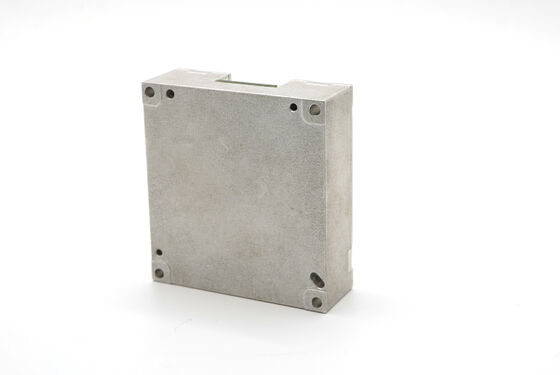

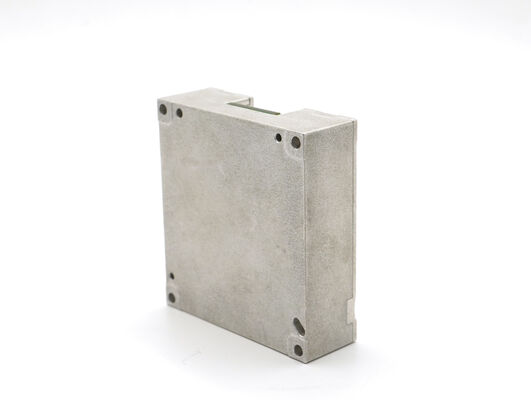

Структурные характеристики	Размер			47×44×14		мм
Структурные характеристики	Масса			50		г
Использовать среду	Рабочая температура		-40		70	℃
	Температура хранения		-45		75	℃
	Вибрация			20~2000Гц, 6.06г
	Влияние			1000 г, 0,5 мс
Надежность	среднее время безотказной работы			20000		час
Надежность	Непрерывное рабочее время			120		час
①: Рассчитайте нулевое отклонение всего процесса изменения температуры, скорость изменения температуры составляет ≤ 1 ℃/мин, а диапазон температур составляет -40 ℃ ~ + 70 ℃. ②: Уровень вибрации составляет 6,06 G, 20–2000 Гц.
