Наименование марки: | Firepower |
Номер модели: | 16488-H |
МОК: | 1 |
Условия оплаты: | T/T |
Способность к поставкам: | 500/month |
MEMS IMU с протоколом, аналогичным ADIS16488
Технические характеристики
Параметр | Условия | 16488-H | единица измерения | |
Гироскоп | Динамический диапазон измерения | настраиваемый | ±500 | º/с |
Нестабильность смещения | Аллан | <2 | º/ч | |
Стабильность смещения | 10 с, СКЗ | <10 | º/ч | |
Смещение в полном температурном диапазоне | -40℃~85℃, 10 с, СКЗ | <50 | º/ч | |
Случайное блуждание | 1 сигма | <0.15 | º/√ч | |
Нелинейность масштабного коэффициента | <500 | ppm | ||
Постоянная ошибка масштабного коэффициента | <2000 | ppm | ||
Повторяемость смещения | 1 сигма | <10 | º/ч | |
Влияние линейного ускорения на смещение | 1 сигма | <10 | º/ч/g | |
Влияние вибрации на смещение изменяется до и после вибрации | 1 сигма | <10 | º/ч/g | |
Влияние вибрации на смещение, изменения вибрации после вибрации | 1 сигма | <10 | º/ч/g | |
Шум | 0.001 | °/с/√Гц | ||
Разрешение | 3.052×10−7 | º/с/LSB | ||
Акселерометр | Динамический диапазон измерения | Настраиваемый (Макс. ±40) | ±16 | g |
Смещение | 1 | мг | ||
Стабильность смещения | Ошибка Аллана | 0.1 | мг | |
Смещение в полном температурном диапазоне | -40℃~85℃, 1 сигма | 0 | мг | |
Повторяемость смещения | 0.5 | мг | ||
Случайное блуждание | 1 сигма | 0.029 | м/с/√ч | |
Плотность шума | 0.025 | мг/√Гц | ||
Постоянная ошибка масштабного коэффициента | 2000 | ppm | ||
Нелинейность масштабного коэффициента | 500 | ppm | ||
Полоса пропускания (-3 дБ) | 200 | Гц | ||
Магнитометр | Динамический диапазон измерения | ±2.5 | гаусс | |
Смещение | 15 | мгаусс | ||
Барометр | Диапазон давления | 300~1100 | мбар | |
Чувствительность | 6.1 × 10-7 | мбар/LSB | ||
Общая погрешность | 4.5 | мбар | ||
Относительная погрешность | 2.5 | мбар | ||
Нелинейность | 0.1 | %FS | ||
Интерфейс связи | 1-проводной SPI | Входная тактовая частота | 200~1000 | Гц |
1-проводной UART | Скорость передачи данных | 200~1000 | Гц | |
Электрические характеристики | Напряжение | постоянного тока | 3.3(или5)±10% | В |
Потребляемая мощность | 0.6 | Вт | ||
Окружающая среда | Рабочая температура | расширяемый | -40℃~85℃ | ℃ |
Вибрация | 10~2000 Гц, 6.06g | |||
Удар | 1000g, 0.5 мс |

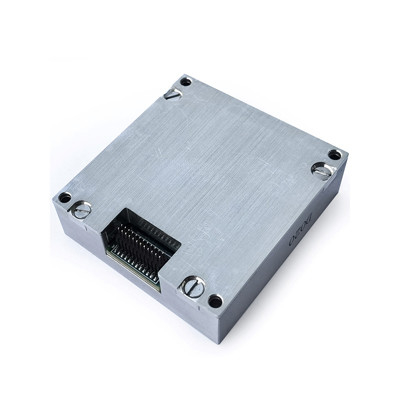

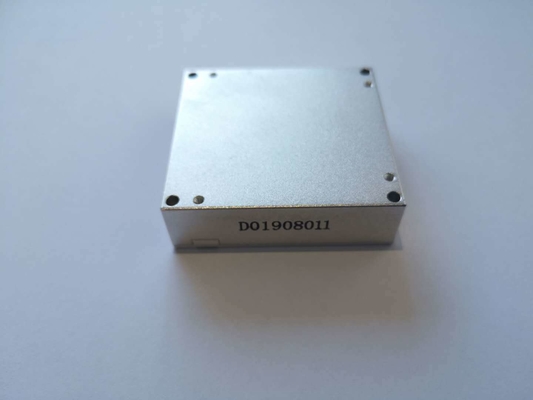

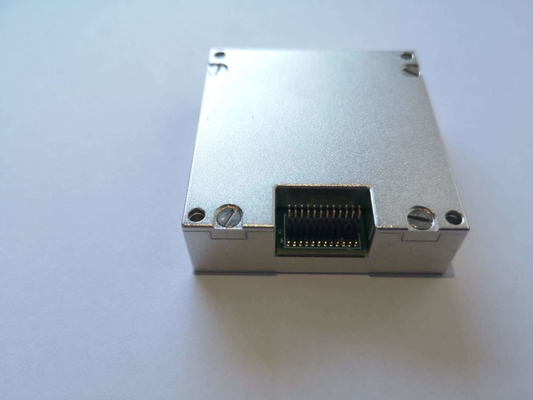

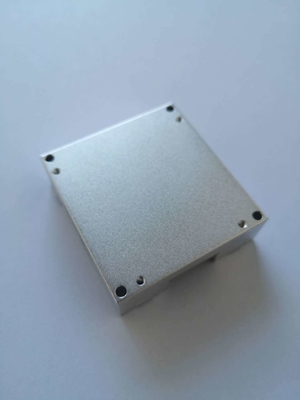

16488-H - это высокоточный MEMS IMU с протоколом, аналогичным ADIS16488. Точность продукта лучше, чем у ADIS16488. Версия опциональна, размер и внешний вид полностью идентичны, а протокол связи одинаков. Версия опциональна, размер и внешний вид полностью идентичны, а протокол связи одинаков. Пользователям удобнее менять, предоставляя пользователям профессиональные услуги по настройке продукта.
