Компактный 10 DOF MEMS Инерциальный измерительный модуль IMU ADIS16488 Замена

Компактный 10 DOF MEMS Инерциальный измерительный модуль IMU ADIS16488 Замена

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	2000$
Условия оплаты:	L/C, D/A, D/P, T/T, Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Измеренный диапазон:

± 450°/с

Нестабильность предвзятости:

00,3°/ч

Случайная прогулка:

0.15o/√h

Повторяемость с нулевым смещением:

Пропускная способность (-3dB):

250hz

Ряд акселерометра:

Стабильность смещения акселерометра:

00,07 мг

Потребление энергии:

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/MONTH

Выделить:

10 Модуль IMU DOF

Компактный модуль МОУ

ADIS16488 Заменяющий модуль МУП

Описание продукта

Компактный 10-осевой модуль инерциального измерения MEMS IMU ADIS16488 - Замена

Основные характеристики

Атрибут	Значение
Диапазон измерения	±450°/с
Нестабильность смещения	0.3°/ч
Случайное блуждание	0.15º/√h
Повторяемость нулевого смещения	5°/ч
Полоса пропускания (-3 дБ)	250 Гц
Диапазон акселерометра	±20g
Стабильность смещения акселерометра	0.07 мг
Потребляемая мощность	1.5 Вт

Инерциальный измерительный блок (IMU) 16488HA представляет собой полностью интегрированную систему инерциального измерения, которая объединяет трехосевой гироскоп и трехосевой акселерометр в компактном модуле. Он точно измеряет угловую скорость по трем осям и линейное ускорение платформы-носителя.

Усовершенствованная компенсация ошибок

Температурная компенсация
Коррекция несовпадения при установке
Коррекция нелинейности

После компенсации устройство выдает высокоточные инерциальные данные через цифровой интерфейс SPI в соответствии со стандартизированным протоколом связи. Это делает IMU 16488HA очень подходящим для встраиваемых приложений, требующих надежного и стабильного измерения движения в динамичных условиях.

Технические характеристики

Параметр	Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Гироскоп
Динамический диапазон измерения				±450	º/с
Нестабильность нулевого смещения	Дисперсия Аллана, лучше чем		0.3		º/ч
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		3		º/ч
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		20		º/ч
Случайное блуждание	1σ		0.15		º/√h
Повторяемость нулевого смещения	1σ		5		º/ч
Повторяемость коэффициента масштабирования	1σ		100		ppm
Нелинейность коэффициента масштабирования	1σ		100		ppm
Полоса пропускания (-3 дБ)			250		Гц
Перекрестная связь			0.1		%
Разрешение			2		º/ч
Чувствительность к ускорению			2		°/ч/г
Акселерометр
Динамический диапазон измерения				±20	g
Стабильность нулевого смещения	Дисперсия Аллана		0.07		мг
Нулевое смещение в полном температурном диапазоне	-40 ℃ ~ 85 ℃, 10 с сглаживание, СКЗ		3		мг
Стабильность нулевого смещения	10 с сглаживание, СКЗ, лучше чем		0.25		мг
Случайное блуждание	1σ		0.029		м/с/√h
Повторяемость нулевого смещения	1σ		0.5		мг
Повторяемость коэффициента масштабирования	1σ		500		ppm
Нелинейность коэффициента масштабирования	FS=20g		500		ppm
Полоса пропускания (-3 дБ)			250		Гц
Перекрестная связь			0.1		%
Интерфейс связи
1-полосный SPI	Введите частоту тактирования		8	15	МГц
Электрические характеристики
Напряжение	Постоянный ток		3.3		В
Потребляемая мощность			1.5	1.5	Вт
Пульсация	P-P		48±2	100	мВ
Условия эксплуатации
Рабочая температура		-45		85	℃
Температура хранения		-55		85	℃

Структура

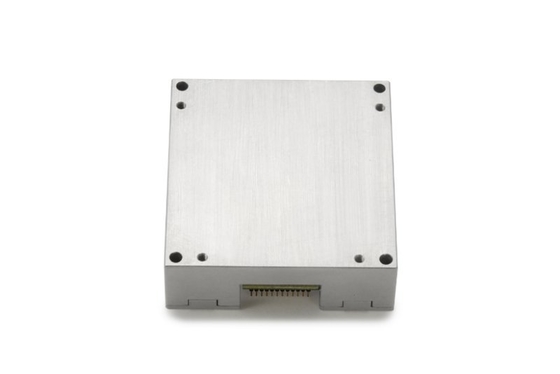

Вид спереди модуля IMU 16488HA

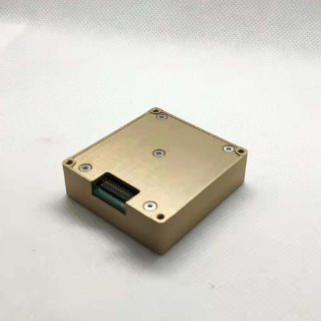

Вид сбоку модуля IMU 16488HA

Габаритный чертеж модуля IMU 16488HA
