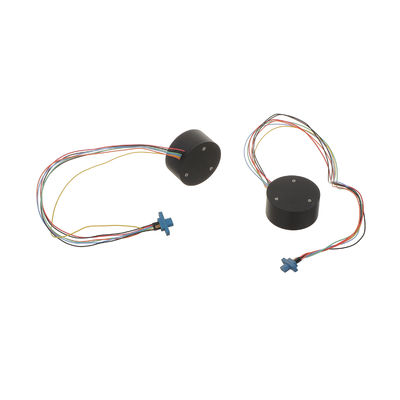

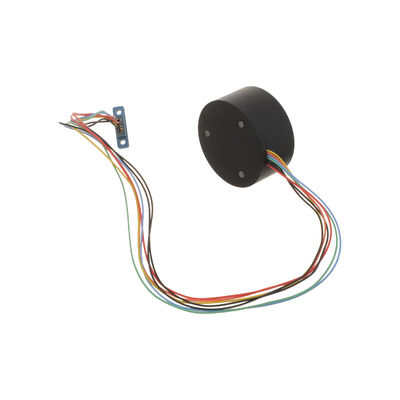

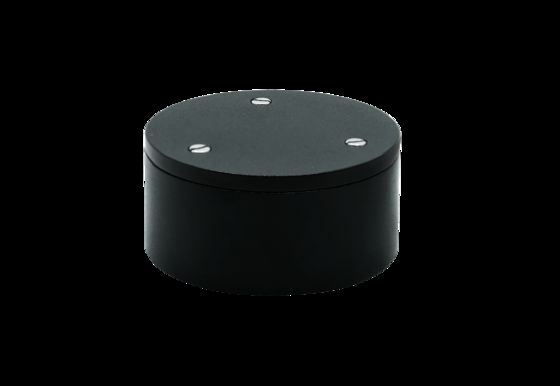

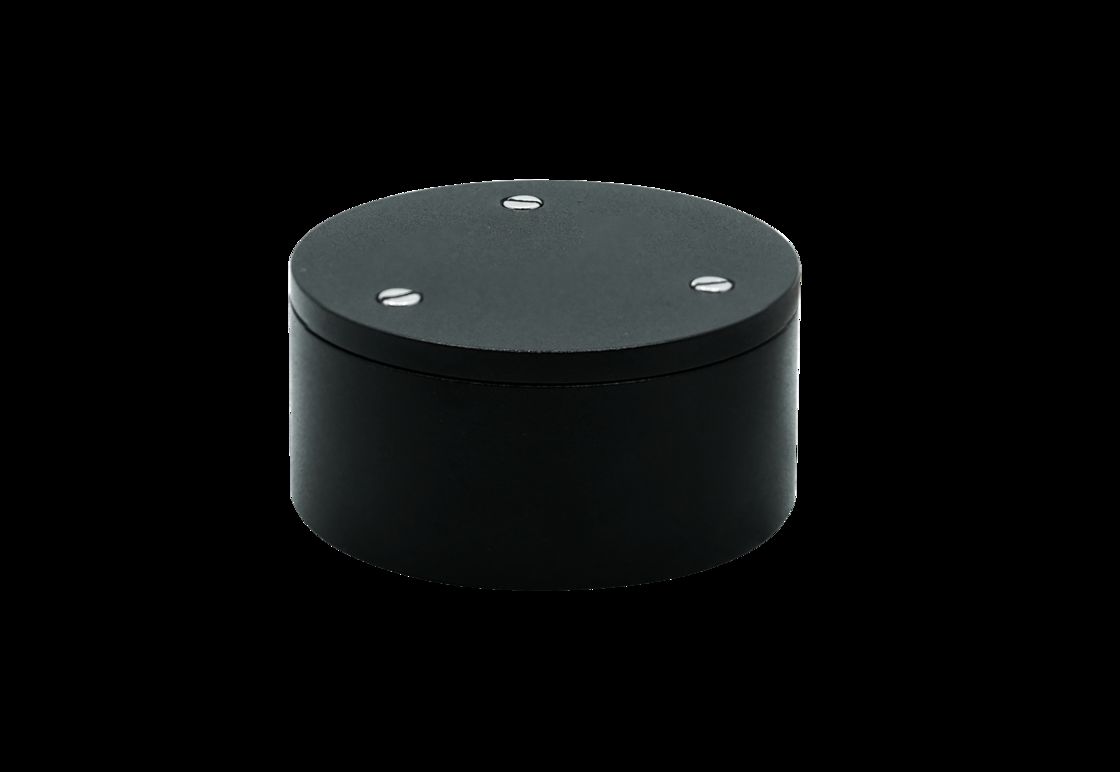

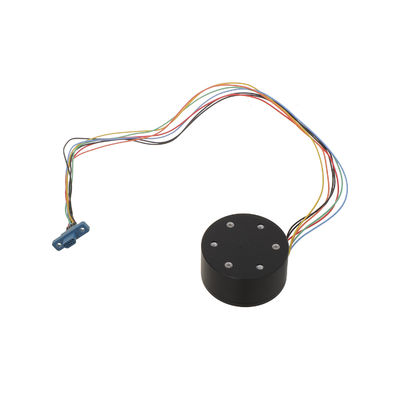

MFOG-1703 Волоконно-оптический гироскоп, смещение 1°/ч, диапазон ±300°/с

Наименование марки:	Firepower
Номер модели:	МФОГ-1703
МОК:	1
цена:	1350$
Условия оплаты:	L/C, D/P, T/T, Western Union
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон:

±150°/с

Стабильность нулевого смещения ((10S, 1σ):

≤1 °/ч

Угловая случайная прогулка:

≤0,02 °/ч

3DB Bandwidth:

≥300 Гц

Повторяемость нулевого смещения ((1σ):

≤1 °/ч

Масштабная нелинейность:

≤500ppm

Измерение:

φ40x20 мм

Потребляемая мощность:

≤1,5 Вт

Упаковывая детали:

Губка + коробка

Поставка способности:

500/месяц

Выделить:

Fiber Optic Gyro 0.5°/h bias

Fiber Optic Gyro ±300°/s range

MFOG-40 Fiber Optic Gyro

Описание продукта

0.6 градусов в час Гиросинтезный гиросенсор

Ключевые особенности

Простая конструкция без движущихся или изношенных частей
Быстрый запуск и компактный дизайн (φ40*20 мм)
Легкая конструкция для универсальных применений
Идеально подходит для систем управления положением и измерения носителя

Технические компоненты

Сборка оптического пути
Круговая плата для обнаружения и управления сигналом
Скелет кольца из волокна и конструктивный корпус

Обзор продукции

Микро-нановолоконный гироскоп MFOG-40 - это передовой датчик угловой скорости, который идеально объединяет оптические, механические и электронные технологии.использует передовые микро-нановолоконные устройства для достижения высокоточных измеренийГироскоп обнаруживает угловую скорость путем мониторинга фазовой разницы, генерируемой между двумя лучами света, распространяющимися в противоположных направлениях.обработка этой информации с помощью сложной электроники, и предоставляет точную обратную связь для целей контроля или измерения.

Этот продукт разработан с учетом простоты и надежности, имеет компактную и легкую конструкцию, без движущихся частей или компонентов, подверженных износу,обеспечение долгосрочной стабильности и долговечностиЕго быстрая возможность запуска, в сочетании с его небольшими размерами и небольшим весом, делает его очень подходящим для применения в области управления положением, навигации и измерения движения различных носителей,включая воздушные, морских и наземных платформ.

Потребности в электроэнергии

Параметр	Спецификация
Напряжение	4.85V~5.15V
Ripple	20 мВ
Электрический ток	0.2А

Электрический интерфейс

Номер узла	Цвет	Определение
1	Мандарин	RS422 R-
2	Синий	RS422 R+
3	Зеленый	RS422 T+
4	Желтый	RS422 T-
5	Черный	ГНД
6	Черный	ГНД
7	Красный	5В

Параметры производительности

Параметр	Спецификация
Диапазон (°/с)	± 150
Коэффициент масштаба (LSB/°/s)	3600
Нелинейность коэффициента масштаба (ppm)	≤ 500
Стабильность при нулевой предвзятости (10s, 1σ, °/H)	≤ 1
Повторяемость с нулевым уклоном (1σ, °/H)	≤ 1
Угловой случайный ход (°/H1/2)	≤ 0.02
Стабильность при нулевой предвзятости при полной температуре (°/h)	≤ 1.5
Пропускная способность 3 дБ (Гц)	≥ 300
Силовое питание (V)	5±0.15
Потребление энергии (Вт)	≤ 1.5

Диаграммы продуктов

Физоптика VG1703 Гироскоп оптического волокна техническая схема

Физоптика VG1703 Гироскоп из оптического волокна
