Волоконно-оптический гироскоп VG1703 Диапазон ±300°/с Стабильность ≤0.5°/ч

Волоконно-оптический гироскоп VG1703 Диапазон ±300°/с Стабильность ≤0.5°/ч

Наименование марки:	Firepower
Номер модели:	MFOG-40
МОК:	1
цена:	1350$
Условия оплаты:	L/C, D/P, T/T, Western Union
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Диапазон:

± 300 (°/с

Стабильность нулевого смещения ((10S, 1σ):

≤0,5 °/ч

Угловая случайная прогулка:

≤0,02 °/ч

3DB Bandwidth:

≥300 Гц

Повторяемость нулевого смещения ((1σ):

≤0,5 °/ч

Масштабная нелинейность:

≤500ppm

Измерение:

φ40x20 мм

Энергопотребление:

≤1,5 Вт

Упаковывая детали:

Губка + коробка

Поставка способности:

500/месяц

Выделить:

волоконно-оптический гироскоп

диапазон 300°/с

Гиростабильность оптического волокна 0

Описание продукта

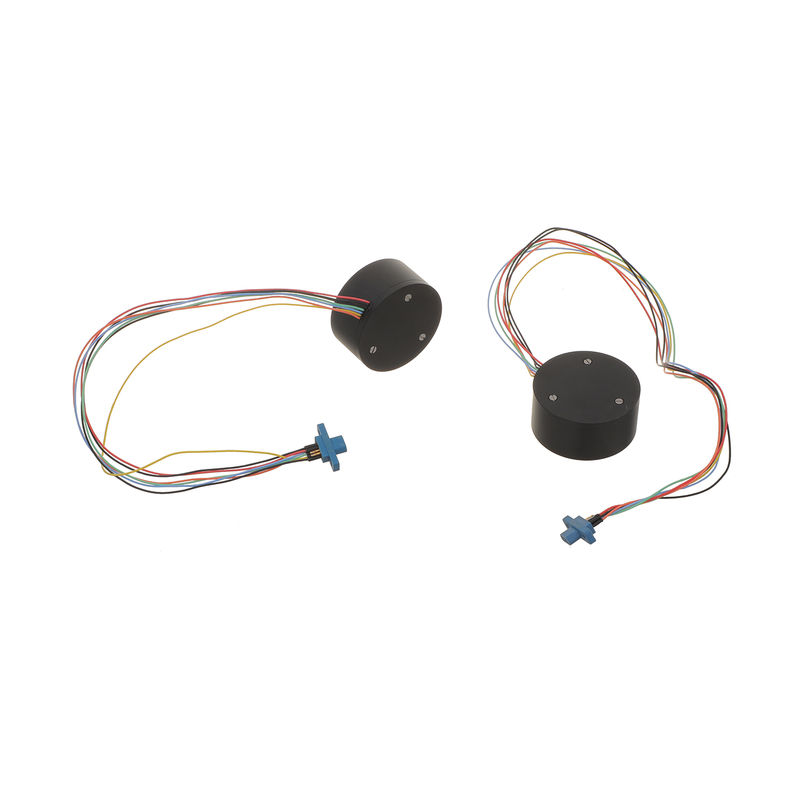

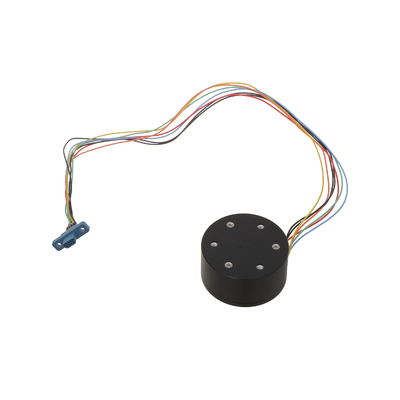

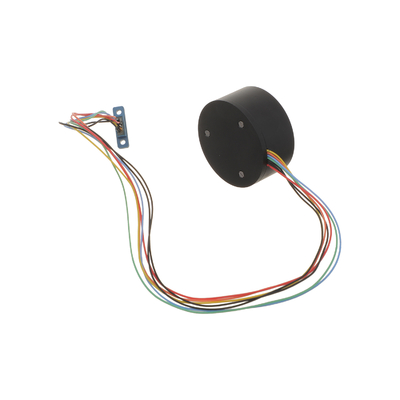

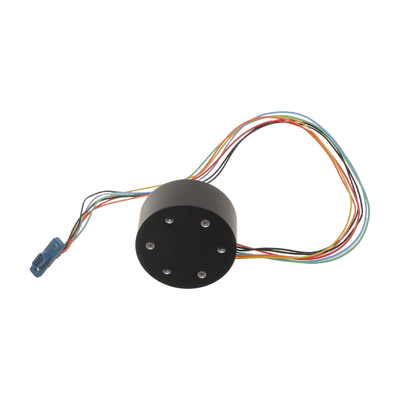

Волоконно-оптический гироскоп VG1703

Обзор продукта

Микро-нано волоконно-оптический гироскоп MFOG-40 - это усовершенствованный датчик угловой скорости, объединяющий оптические, механические и электронные технологии. Используя эффект Саньяка с микро-нано волоконными устройствами, он обеспечивает высокоточное измерение, обнаруживая разницу фаз между встречно распространяющимися световыми лучами, обработанную с помощью сложной электроники для точного управления и измерительных приложений.

Основные характеристики

Простая структура без движущихся или изнашивающихся частей
Возможность быстрого запуска с компактными размерами (φ40×20 мм)
Легкая конструкция для универсальной интеграции платформы
Идеально подходит для систем управления ориентацией и измерения несущей

Технические компоненты

Сборка оптического тракта
Плата схемы обнаружения и управления сигналами
Волоконно-кольцевой каркас и конструктивный корпус

Требования к питанию

Параметр	Спецификация
Напряжение	4.85В~5.15В
Пульсация	20мВ
Электрический ток	0.2A

Электрический интерфейс

Номер узла	Цвет	Определение
1	Мандарин	RS422 R-
2	Синий	RS422 R+
3	Зеленый	RS422 T+
4	Желтый	RS422 T-
5	Черный	GND
6	Черный	GND
7	Красный	5В

Параметры производительности

Параметр	Спецификация
Диапазон (°/с)	±300
Коэффициент масштабирования (LSB/°/с)	3600
Нелинейность коэффициента масштабирования (ppm)	≤500
Стабильность нулевого смещения (10 с, 1σ, °/ч)	≤0.5
Повторяемость нулевого смещения (1σ, °/ч)	≤0.5
Угловой случайный блуждающий процесс (°/ч1/2)	≤0.02
Стабильность нулевого смещения при полной температуре (°/ч)	≤1.5
Полоса пропускания 3 дБ (Гц)	≥300
Источник питания (В)	5±0.15
Потребляемая мощность (Вт)	≤1.5

Диаграммы продукта

Техническая схема волоконно-оптического гироскопа VG1703

Габаритный чертеж волоконно-оптического гироскопа VG1703
