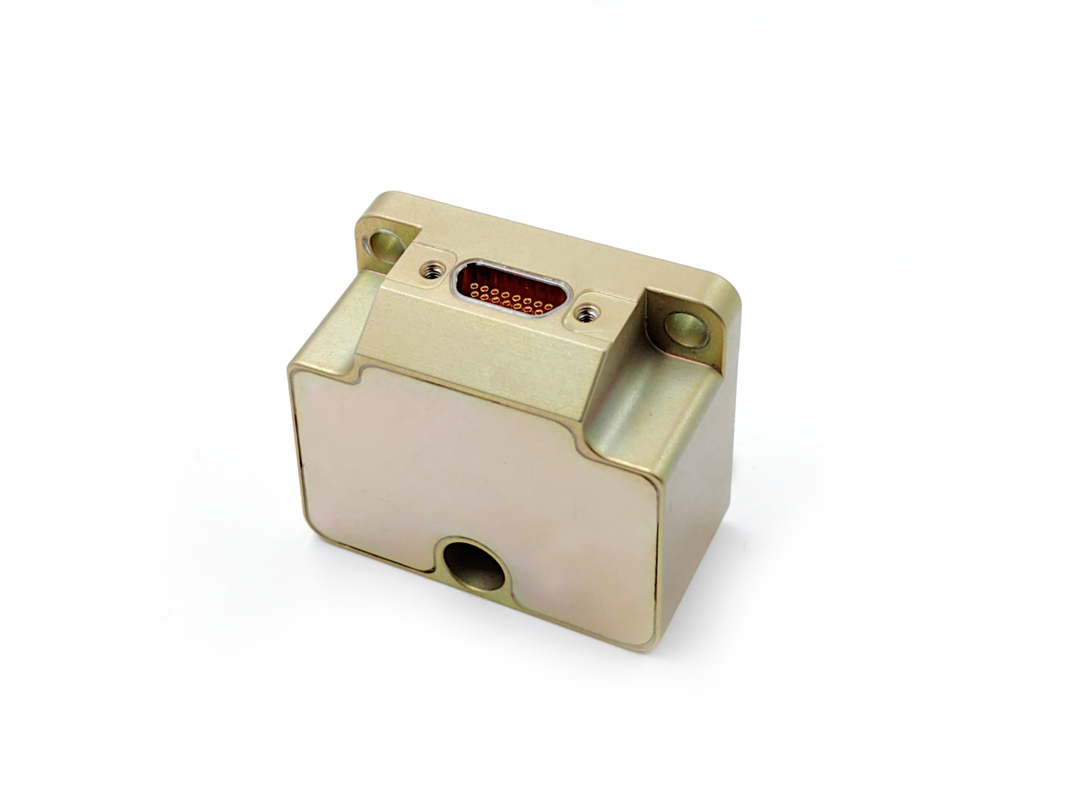

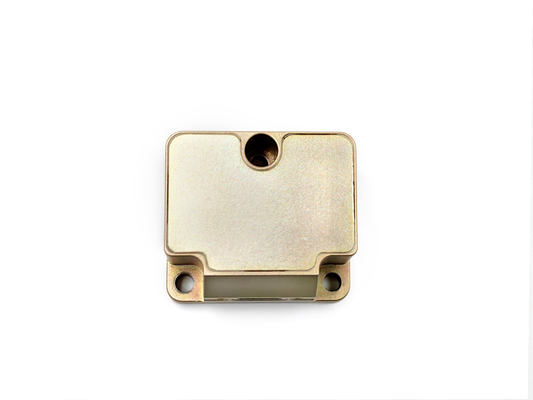

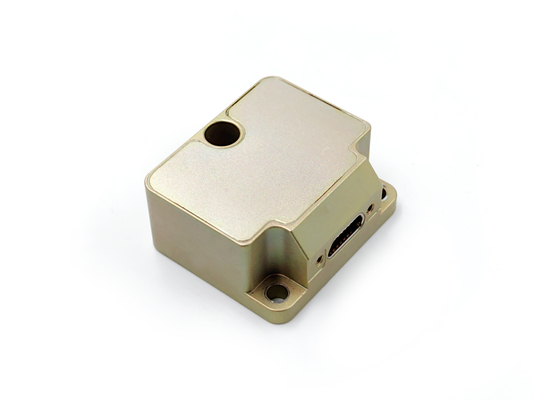

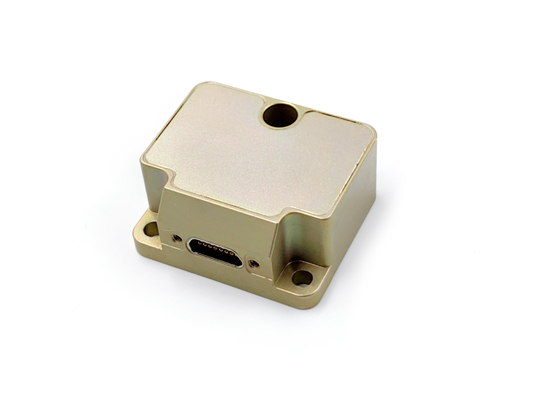

Высокопроизводительный инерциальный измерительный блок MEMS со встроенными 3-осевым акселерометром и гироскопом

Наименование марки:	FIREPOWER
Номер модели:	IMU6
МОК:	1
цена:	2500$
Условия оплаты:	L/C, D/P, T/T, Western Union
Способность к поставкам:	1 неделя для образца

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Динамический диапазон гироскопа:

±400°/с

Стабильность с нулевым уклоном (@ Allan variance):

≤ 0,3 °/ч

Стабильность с нулевым уклоном ((10s гладкий):

≤ 3°/ч

угловой метод случайного блуждания:

≤ 0,15 °/ч

Нелинейность коэффициента масштабирования:

150ppm

Диапазон Acc:

±10г

Acc Стабильность при нулевой предвзятости (вариантность Алана @ 25 °C):

00,02 мг

Устойчивость к предвзятости @10 с:

00,05 мг

Интерфейс связи:

RS422

Напряжение:

5В

Упаковывая детали:

Губка + Картон

Поставка способности:

1 неделя для образца

Выделить:

Высокопроизводительное инерциальное измерение MEMS

Гироскоп ММС Инерциальный измерительный прибор

Инерциальная единица измерения по 3 оси

Описание продукта

Высокопроизводительный инерционный измерительный прибор с встроенным 3-осевым ускорителем и гироскопом

Описание продукта

Инерциальное измерительное устройство MEMS состоит из гироскопа с тремя осями, триосевого акселератора, угла наклона с тремя осями, датчика температуры, панели обработки сигнала,структура и необходимое программное обеспечение, и используется для измерения трехосевой угловой скорости, трехосевого ускорения и трехосевого угла наклона носителя.eгироскопа,акселерометри данные наклонности задней частиЭрКомпенсация ошибок (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,нелинейная компенсация и тому подобное) через серийный порт RS-422 согласно согласованному протоколу связи.

Параметр продукта

Спецификации гироскопа

Параметр	Единица	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерений (настраиваемый)	°/s	± 400	± 400	± 400	±2000
Стабильность предвзятости в процессе выполнения ((@ вариантность Аллана)	°/h	0.3	0.1	0. 05	1
Устойчивость к предвзятости @10 с (10s гладкий, 1σ, комнатной температуры)	°/h	3	1	0.5	6
Стабильность при полной температуре	°/h	10	3	2	18
Угловая случайная ходьба	°/√h	0.15	0.1	0.02	0.3
Повторяемость предвзятости (1σ)	°/h	1	0.5	0.3	2
Чувствительность к ускорению предвзятости	°/h/g	1	1	1	2
Нелинейность масштабного фактора ((1σ))	ppm	150	150	150	300
Повторяемость по масштабному фактору (1σ)	ppm	20	20	20	100
Неправильное выравнивание	°	±0.05	±0.05	±0.05	±0.05
3 дБ пропускной способности	Гц	250	200	150	250

УскорительТехнические показатели

Параметр	Единица	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		ИМУ6-1y-4
Диапазон измерений (настраиваемый)	g	± 10	± 30		±50		± 80
Стабильность предвзятости в процессе выполнения (вариантность Алана @ 25 °C)	Мг	0.02	0.05		0.1		0.2
Устойчивость к предвзятости @10 с	Мг	0.05	0.2		0.5		1
Стабильность при полной температуре	Мг	1	3		5		15
Угловая случайная ходьба	m/s/√h	0.001	0.002		0.005		0.01
В.ias повторяемость ((1σ)	Мг	0.1	0.5		1		2
Повторяемость по масштабному фактору (1σ)	ppm	200	200			200		200
Нелинейность масштабного фактора ((1σ))	ppm	50		100		200		300
Неправильное выравнивание	°	±0.05		±0.05		±0.05		±0.05
3 дБ пропускной способности	Гц	100		100		100		100

Электрические характеристики

Параметр	Единица	IMU6-1y-x
Напряжение	V	5
Потребление энергии	W	2
Ripple	mV	100

Приспособимость к окружающей среде

Параметр	Единица	IMU6-1y-x
Рабочая температура	°C	-45 ~ 85
Температура хранения	°C	-55 ~ 105
Вибрация	- Я...	10 ~ 2000 Гц,60,06 грамма
Влияние	- Я...	1000 г,0.1 мс

Очертание контуры

Высокопроизводительный инерциальный измерительный блок MEMS со встроенными 3-осевым акселерометром и гироскопом 2
