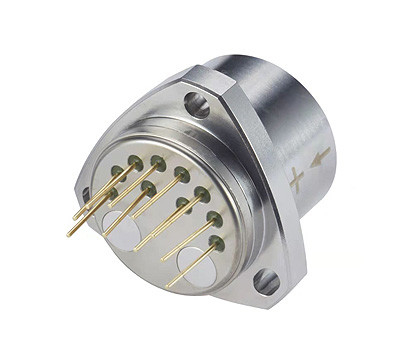

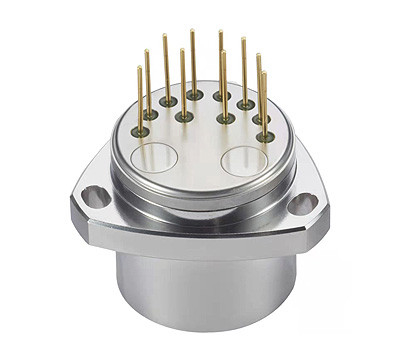

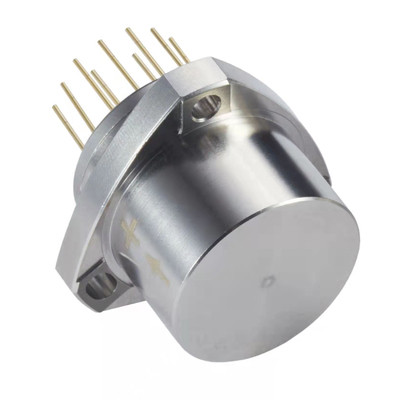

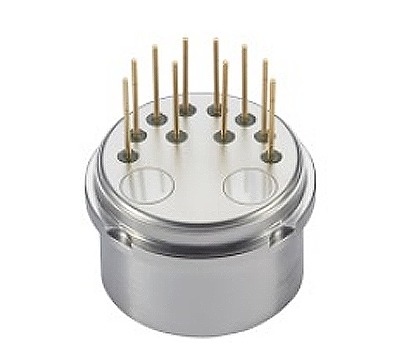

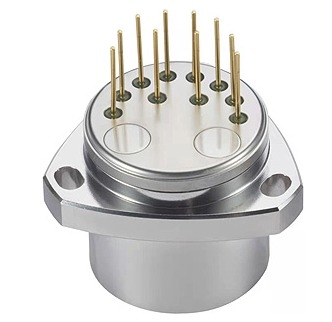

Кварцевый акселерометр гибкости навигационного класса, датчик вибрации для бурения нефти

Кварцевый акселерометр гибкости навигационного класса, датчик вибрации для бурения нефти

Наименование марки:	FIREPOWER
Номер модели:	ACC1-01
МОК:	1
цена:	1600$
Условия оплаты:	L/C,T/T,Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Измеренный диапазон:

±50/60/70 г

Предельное значение:

5 мкг

Косое k0/k1:

≤±3mg

Коэффициент эффекта масштаба k1:

10,0 - 1,30 мА/г

Нелинейный коэффициент К2 класса II:

≤±10μg /g2

Уклонение всеобъемлющая повторяемость σ:

μg ≤10

Всеобъемлющая повторяемость по масштабному фактору:

≤10ppm

Шум (840 Ом резистора отбора проб):

≤ 5 мв

Пропускная способность:

800~2500 Hz

Размер:

Ф25.4х30мм

Упаковывая детали:

sponge+box

Поставка способности:

500/MONTH

Выделить:

Вибрационный датчик Кварцевый ускоритель изгиба

Акселерометр сгибания кварца ранга навигации

Ускоритель изгиба кварца для бурения нефти

Описание продукта

Кварцевый акселерометр с гибкой конструкцией для измерения вибрации в нефтяном бурении

Основные характеристики

Атрибут	Значение
Диапазон измерения	±50/60/70g
Пороговое значение	5μg
Смещение K0/K1	≤±3мг
Коэффициент масштабирования K1	1.0~1.30 мА/G
Нелинейный коэффициент II класса K2	≤±10μg /G2
Комплексная повторяемость смещения σ	≤10 μg
Комплексная повторяемость коэффициента масштабирования	≤10ppm
Шум (840 Ω резистор выборки)	≤5мв
Полоса пропускания	800~2500 Гц
Размер	Ф25.4X30мм

Обзор продукта

Датчик ускорения вибрации серии ACC1 - это высокоточный акселерометр, отличающийся исключительной долговременной стабильностью, повторяемостью, производительностью при запуске, адаптируемостью к окружающей среде и надежностью. Подходит как для статических, так и для динамических испытательных применений, служит стандартным датчиком вибрации и наклона.

Выходной ток продукта поддерживает линейную зависимость от силы или ускорения. Пользователи могут выбрать соответствующее сопротивление выборки путем расчета для достижения высокоточного выхода. Встроенный датчик температуры обеспечивает компенсацию смещения и коэффициента масштабирования, уменьшая влияние изменений температуры окружающей среды по мере необходимости.

Технические параметры

Параметр	ACC1-01	ACC1-02	ACC1-03
Диапазон	±50g,±60g,±70g	±50g,±60g,±70g	±50g,±60g,±70g
Порог	5μg	5μg	5μg
Смещение K0/K1	≤±3мг	≤±3мг	≤±5 мг
Коэффициент масштабирования K1	1.0~1.30 мА/g	1.0~1.30 мА/g	1.0~1.30 мА/g
Нелинейный коэффициент II класса K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
Краткосрочная стабильность 0 г 4 часа	≤10 μg	≤10μg	≤10 μg
Краткосрочная стабильность 1g 4 часа	≤10 ppm	≤10 ppm	≤10 ppm
Комплексная повторяемость смещения σK0 (1σ, 1 месяц)	≤10 μg	≤15μg	≤25 μg
Комплексная повторяемость коэффициента масштабирования σ K1/K1 (1σ, 1 месяц)	≤10ppm	≤20 ppm	≤30 ppm
Комплексная повторяемость нелинейного коэффициента K2/K1 (1σ, 1 месяц)	≤±10 μg /g2	≤±15 μg /g2	≤±20 μg /g2
Температурный коэффициент смещения (среднее значение по всей температуре)	≤±10 μg /℃	≤±20 μg /℃	≤±30 μg /℃
Температурный коэффициент коэффициента масштабирования (в среднем по температуре)	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
Шум (840 Ω резистор выборки)	≤5мв	≤8.4мв	≤8.4мв
Собственная частота	400~800 Гц	400~800 Гц	400~800 Гц
Полоса пропускания	800~2500 Гц	800~2500 Гц	800~2500 Гц
Случайная вибрация	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
Удар	100g,8ms,1/2sin	100g,8ms,1/2sin	100g,8ms,1/2sin
Диапазон рабочих температур	-55~+85℃	-55~+85℃	-55~+85℃
Диапазон температур хранения	-60~+120℃	-60~+120℃	-60~+120℃
Источник питания	±12~±15В	±12~±15В	±12~±15В
Потребляемый ток	≤±20мА	≤±20мА	≤±20мА
Датчик температуры	Опция	Опция	Опция
Размер	Ф25.4X30мм	Ф25.4X30мм	Ф25.4X30мм
Вес	≤80г	≤80г	≤80г

Чертеж

Технический чертеж датчика ускорения вибрации серии ACC1
