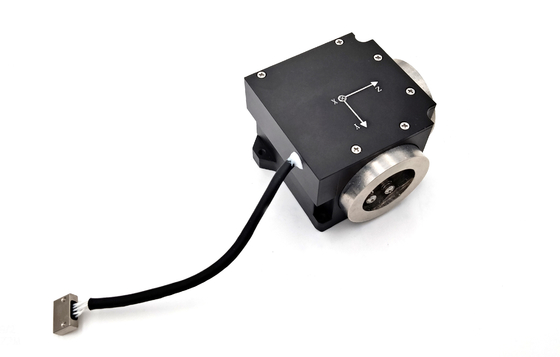

Цифровая замкнутая петля с тремя осями интегрированного гироскопа из оптических волокон для навигации UGV

Наименование марки:	FIREPOWER
Номер модели:	HG4930C
МОК:	1
цена:	7000$
Условия оплаты:	L/C,T/T,Western Union
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерений:

±500°/s

стабильность с нулевым уклоном:

00,3°/ч

Повторяемость с нулевым смещением:

00,3°/ч

Нелинейность коэффициента масштабирования:

≤50ppm

Пропускная способность:

≥ 200 Гц

Чувствительность к предвзятости нулевая:

≤ 0,07°/ч/г

Упаковывая детали:

sponge+box

Поставка способности:

500/MONTH

Выделить:

УГВ навигационный оптоволоконный гиро

Триосевое волоконно-оптическое гироскопическое устройство

Гироскоп с оптическими волокнами с закрытой петлей

Описание продукта

Описание продукта

TG-40Mявляется инерциальным датчиком угловой скорости, основанным на оптическом эффекте Сагнака, который используется для измерения угловой скорости носителя вдоль чувствительной оси продукта.Угловая скорость датчик устройства продукта является кольцо оптического волокна, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, и тем временем сигнал напряжения, преобразованный из сигнала разницы оптического пути, подвергается обратной связи и контролю в замкнутом цикле, так что модуляция и демодуляция сигнала реализуются,и цель высокоточного обнаружения сигналов угловой скорости достигнута.Он состоит из оптического модуля обнаружения угловой скорости и модуля обнаружения сигнала, обеспечивающего информацию о гироугольном увеличении и информацию о внутренней температуре.в основном подходят для таких применений, как средне- и высокоточные инерциальные навигационные системы, системы позиционирования и ориентации, системы сервостабилизации и т.д.

Состав

(а) Часть схематической коробки состоит из источника света из волокон, допированных эрбием, схемы обнаружения и управления сигналом, волокнистого соединителя и фотоэлектрического детектора;

b) Часть головки датчика состоит из катушки из оптических волокон и волновода Y;

(С) Соответствующие структурные части и экранирование гироскопа.

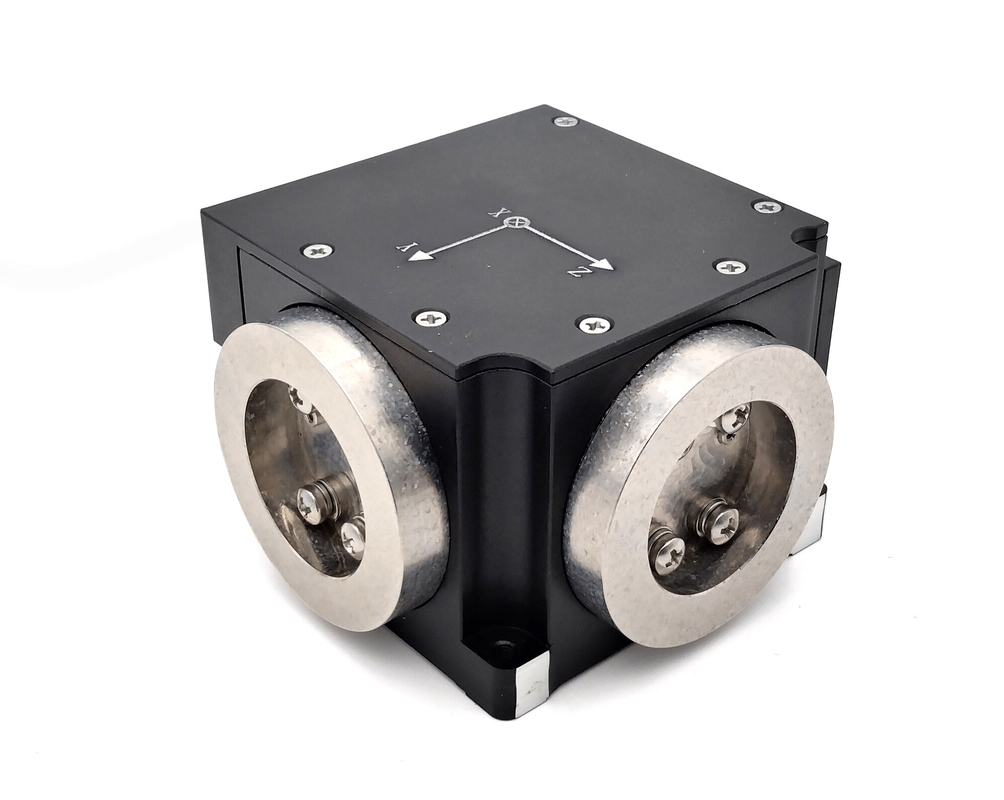

Внешний вид и размер установки

(а)Общие размеры

Общие размеры (мм):71.5 мм ± 0,1 мм * 71,5 мм ± 0,1 мм * 45,0 мм ± 0,1 мм (L * W * H, включая головку счетчика);

(b)Размеры установки

Размер установки (мм):58.5 мм ± 0,1 мм * 53,0 мм ± 0,1 мм * 52,5 мм ± 0,1 мм * 44,5 мм ± 0,1 мм; положение отверстия 4 * Φ3.5

Вес

Общий вес продукта 370 граммов±10 граммов.

Технические параметры

Серийный номер	Испытательный элемент	Единица	Технические требования
1	Начинать.- Вверх. время	с	3
2	Стабильность при нулевом предвзятости (10 с сглаживания)	(°) /h	≤ 0.3
3	Повторяемость с нулевой предвзятостью	(°) /h	≤ 0.3
4	Коэффициент случайной ходьбы	(o) /h1/2	≤ 0.01
5	Фактор масштаба не-линейность	ppm	≤ 50
6	Повторяемость по масштабному фактору	ppm	≤ 50
7	Рабочая температура	°C	-45 ~ +70
8	Температура хранения	°C	-55 ~ +80
9	Динамический диапазон	(°) /s	± 500
10	Напряжение питания	V	+5В
11	Потребление электроэнергии в постоянном состоянии (на полную температуру)	W	≤ 8

Очертание контуры
