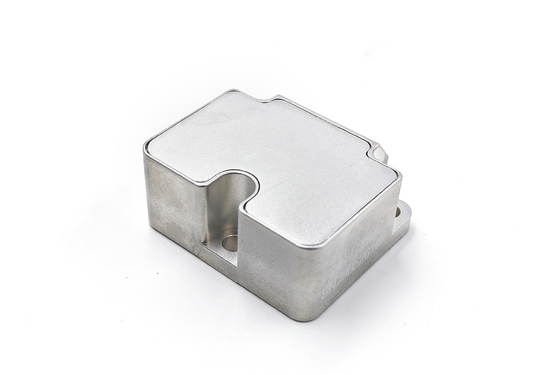

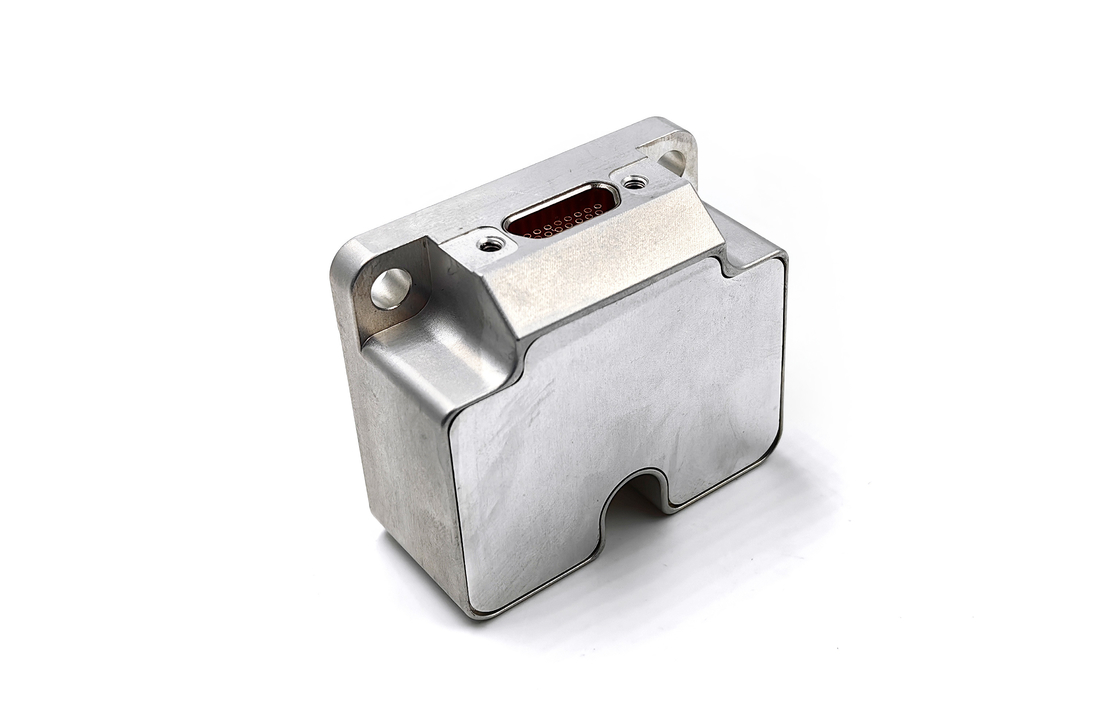

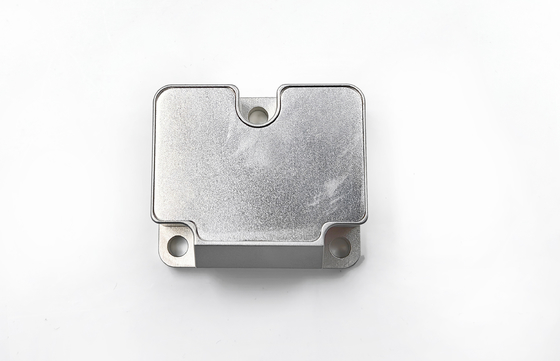

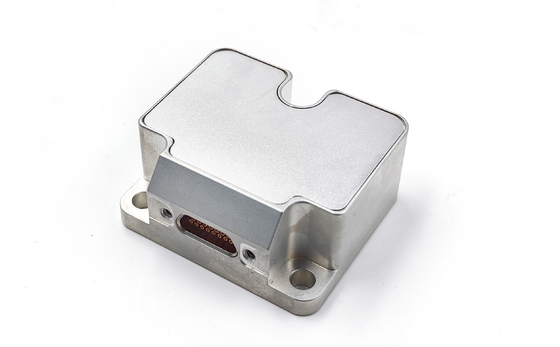

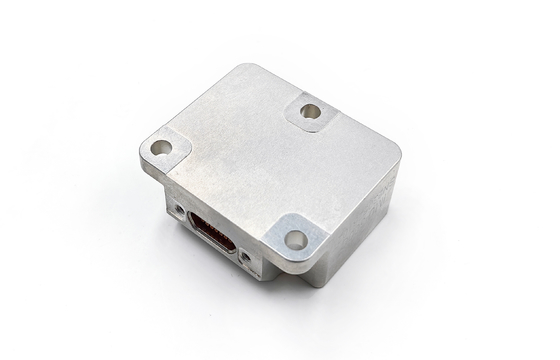

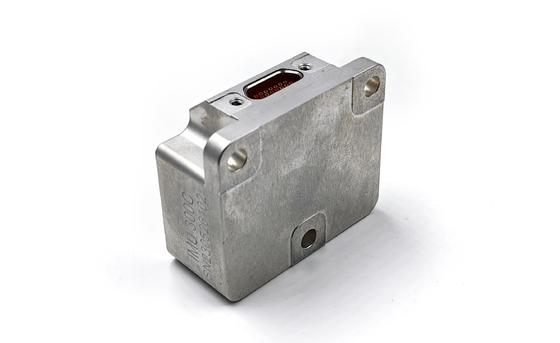

Инерциальное измерительное устройство тактического класса с встроенным 3-осевым акселерометром и гироскопом

Инерциальное измерительное устройство тактического класса с встроенным 3-осевым акселерометром и гироскопом

Наименование марки:	Firepower
Номер модели:	IMU6-1
МОК:	1
цена:	3000$
Условия оплаты:	L/C,T/T,Western Union
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

CHINA

Сертификация:

Диапазон измерений:

±400°/с

Стабильность предвзятости в процессе выполнения:

00,3°/ч

угловой метод случайного блуждания:

00,15°/√h

Повторяемость предвзятости (1σ):

1°/ч

Нелинейность масштабного фактора ((1σ)):

150ppm

Диапазон акселерометра:

±10г

Устойчивость акселерометра в процессе выполнения:

00,02 мг

Вес:

55±5 г

Упаковывая детали:

sponge+box

Supply Ability:

500/month

Выделить:

Гироскоп инерциальной единицы измерения

Ускоритель 3-осной инерции

Инерциальное измерительное устройство тактического уровня

Описание продукта

Описание продукта

ВIMU6инерциальный измерительный блок состоит из трехосяного гироскопа, трехосяного акселерометра, трехосяного угла наклона (без этого датчика по умолчанию), датчика температуры, панели обработки сигнала,структура и необходимое программное обеспечение, и используется для измерения трехосевой угловой скорости, трехосевого ускорения и трехосевого угла наклона носителя.акселерометр и данные наклона после компенсации ошибок (включая компенсацию температуры), компенсация угла неправильного выравнивания установки, нелинейная компенсация и т. д.) через серийный порт RS-422 в соответствии с согласованным протоколом связи.

Параметры продукта

GироскопТехнический индекс

Параметр	Единица	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Диапазон измерений (настраиваемый)	°/s	± 400	± 400	± 400	±2000
Стабильность предвзятости в процессе выполнения ((@ вариантность Аллана)	°/h	0.3	0.1	0. 05	1
Устойчивость к предвзятости @10 с (10s гладкий, 1σ, комнатной температуры)	°/h	3	1	0.5	6
Стабильность при полной температуре	°/h	10	3	2	18
Угловая случайная ходьба	°/√h	0.15	0.1	0.02	0.3
В.ias повторяемость (1σ)	°/h	1	0.5	0.3	2
Би-бикак чувствительность ускорения	°/h/g	1	1	1	2
Нелинейность масштабного фактора ((1σ))	ppm	150	150	150	300
Повторяемость по масштабному фактору (1σ)	ppm	20	20	20	100
Неправильное выравнивание	°	±0.05	±0.05	±0.05	±0.05
3 дБ пропускной способности	Гц	250	200	150	250

Ускоритель Технический индекс

Параметр	Единица	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		ИМУ6-1y-4
Диапазон измерений (настраиваемый)	g	± 10	± 30		±50		± 80
Стабильность предвзятости в процессе работы (вариантность Алана @ 25 oC)	Мг	0.02	0.05		0.1		0.2
Устойчивость к предвзятости @10 с	Мг	0.05	0.2		0.5		1
Стабильность при полной температуре	Мг	1	3		5		15
Угловая случайная ходьба	m/s/√h	0.001	0.002		0.005		0.01
В.ias повторяемость ((1σ)	Мг	0.1	0.5		1		2
Повторяемость по масштабному фактору (1σ)	ppm	200	200			200		200
Нелинейность масштабного фактора ((1σ))	ppm	50		100		200		300
Неправильное выравнивание	°	±0.05		±0.05		±0.05		±0.05
3 дБ пропускной способности	Гц	100		100		100		100

Технический индекс наклона

Параметр	Единица	IMU6-1y-x
Диапазон измерений	g	±1.7
Стабильность при нулевом предвзятости (1 с сглаживания)	Мг	0.5
Нелинейность коэффициента масштаба	ppm	500

Электрические характеристики

Параметр	Единица	IMU6-1y
Напряжение	V	+5±0.5
Начальный ток	mA	< 400
Потребление электроэнергии в постоянном состоянии	W	< 1.2
Ripple	mV	100

Приспособимость к окружающей среде

Параметр	Единица	IMU6-1y-x
Рабочая температура	oC	-45 ~ 85
Температура хранения	oC	-55 ~ 105

Прочие

Параметр	Единица	IMU6-1y-x
Вес	g	55±5
Время начала	с	1

Очертание контуры
