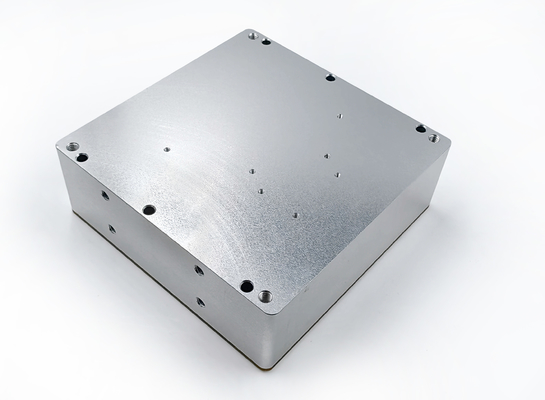

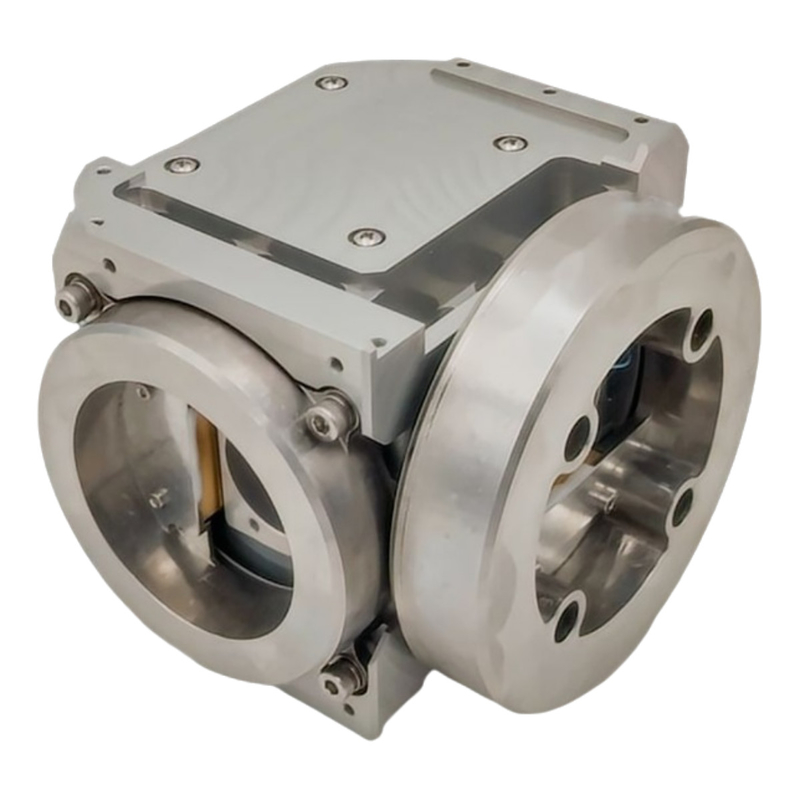

Антиинтерферентный трехосевой интегрированный датчик FOG с компактной структурой

Наименование марки:	Firepower
Номер модели:	3OG-100
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Сертификация:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Выделить:

Трехосный интегрированный датчик FOG

Датчик ПОГ против помех

Датчик компактной структуры FOG

Описание продукта

1. Обзор продукции
3-осевой интегрированный волоконно-оптический гироскоп (FOG, Fiber Optic Gyroscope) - высокоточный датчик угловой скорости, основанный на принципе оптических помех.Он обнаруживает угловую скорость путем измерения эффекта Сагнак, генерируемого при распространении света вдоль кольца оптического волокна и выдает точную информацию о положенииПо сравнению с традиционными механическими гироскопами, FOG обладает преимуществами: бестребование, длительный срок службы, высокая точность и устойчивость к ударам.что делает его ключевым компонентом в современных системах инерциальной навигации и измерения положения.
Интегрированная конструкция с тремя осями означает, что гироскоп может измерять угловую скорость в направлениях X, Y и Z одновременно,упрощение интеграции системы и улучшение точности измерения положения, который широко используется в аэрокосмической, навигационной, робототехнической, точных измерениях и других областях.

2Структура Состав

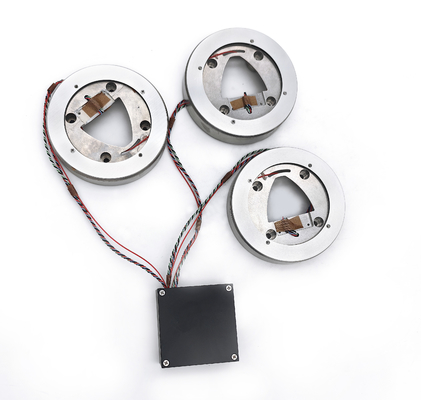

"Гиросетический датчик" является основным компонентом гироскопа, отвечающего за измерение угловой скорости на основе эффекта Сагнака.модуль обработки и управления сигналом, демодулирует, усиливает и оцифровывает оптические сигналы и выводит высокоточные данные о угловой скорости.

3. Параметры

Серийный номер	Испытательный элемент	Единица	Технические требования
1	Время запуска	с	3
2	Нулевое положение	(°) /h	≤ 0.3
3	Стабильность с нулевым уклоном при комнатной температуре (постоянная температура)	(°) /h	≤ 0,006 (10 секунд сглаживания) ≤ 0,002 (100 секунд сглаживания)
4	Стабильность с нулевым уклоном при изменении температуры (1 °C/мин переменная температура, 100 с гладкая)	(°) /h	≤ 0.008
5	Повторяемость с нулевой предвзятостью	(°) /h	≤ 0.002
6	Чувствительность к предвзятости нулевая	(°) /ч/г	≤ 0.003
7	Коэффициент случайной ходьбы	(o) /h1/2	≤ 0.0002
8	Нелинейность коэффициента масштаба	ppm	≤ 5
9	Асимметрия коэффициента масштаба	ppm	≤ 2
10	Повторяемость по масштабному фактору	ppm	≤ 5
11	Предел	(°) /h	≤ 0.002
12	Резолюция	(°) /h	≤ 0.002
13	Пропускная способность	Гц	≥ 200
14	Рабочая температура	°C	-45+70
15	Температура хранения	°C	-55+80
16	Динамический диапазон	(°) /s	± 300
17	Напряжение питания	V	+5
18	Потребление электроэнергии при нормальной температуре в устойчивом состоянии	W	≤4.5
19	Потребление электроэнергии при полной температуре в постоянном состоянии	W	≤ 8
20	Запустите мгновенный ток	А.	< 2

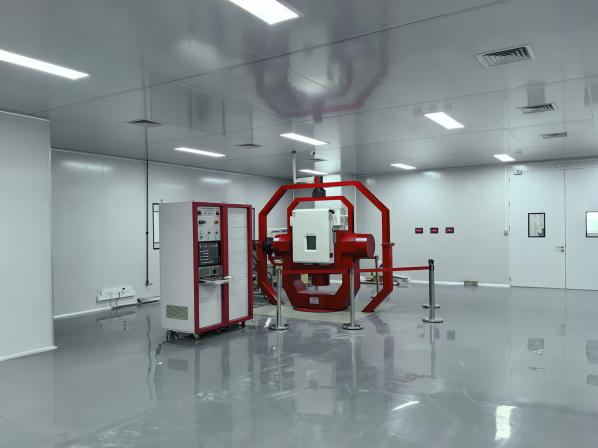

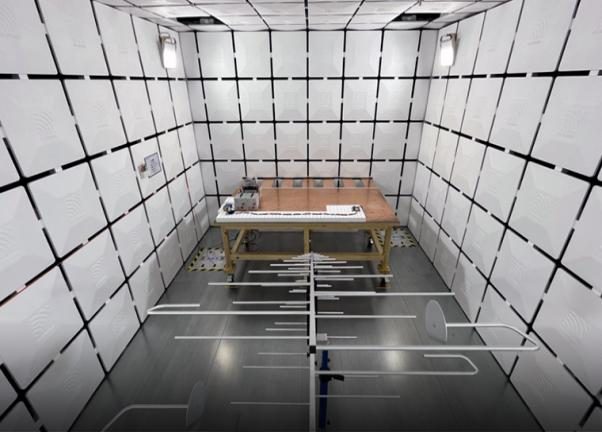

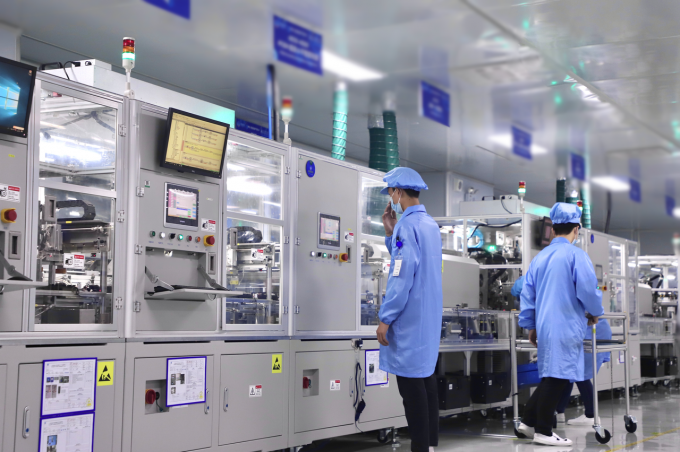

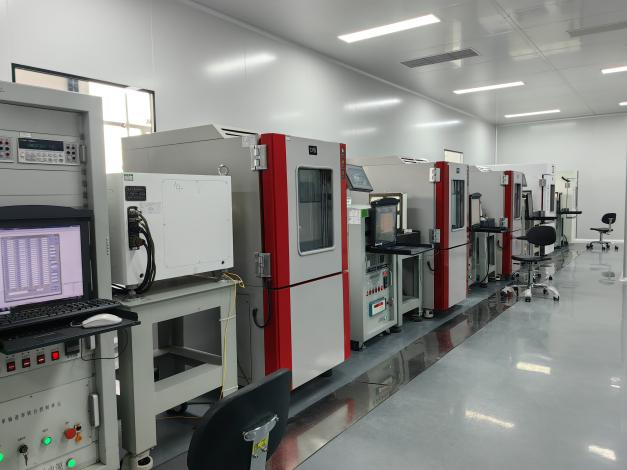

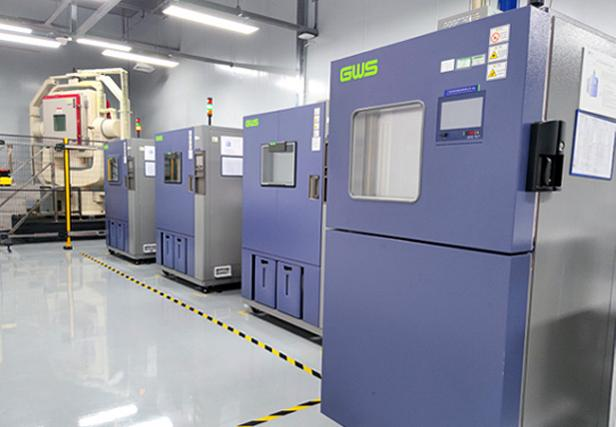

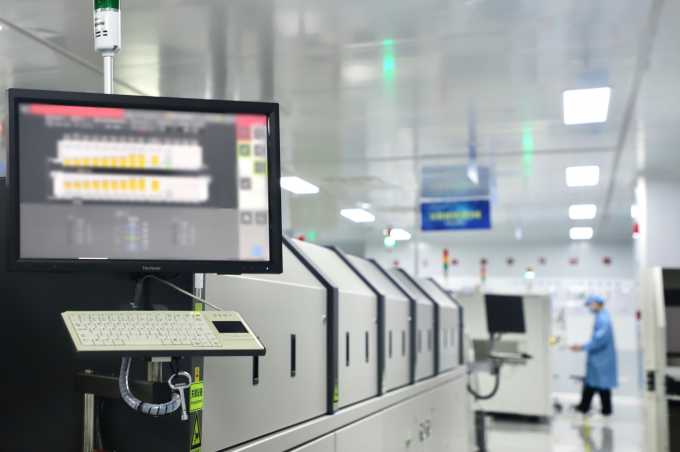

4Производственные среды

Антиинтерферентный трехосевой интегрированный датчик FOG с компактной структурой 0

Антиинтерферентный трехосевой интегрированный датчик FOG с компактной структурой 2

Антиинтерферентный трехосевой интегрированный датчик FOG с компактной структурой 4
