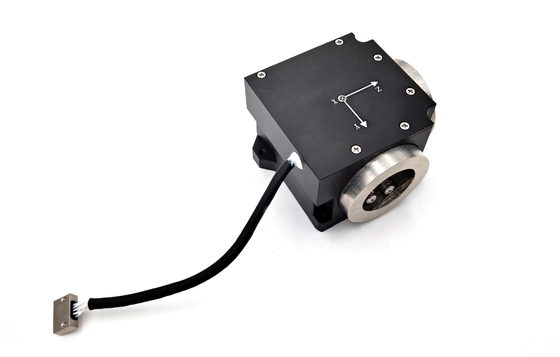

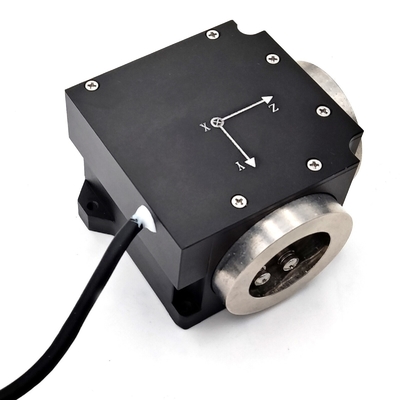

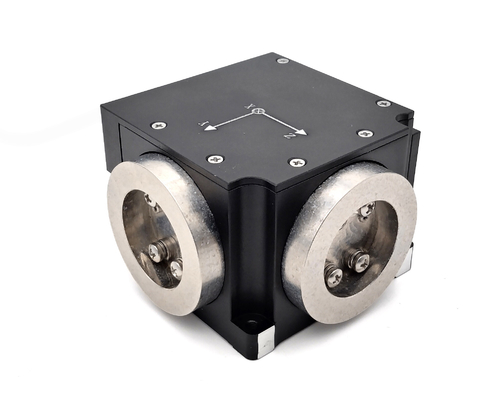

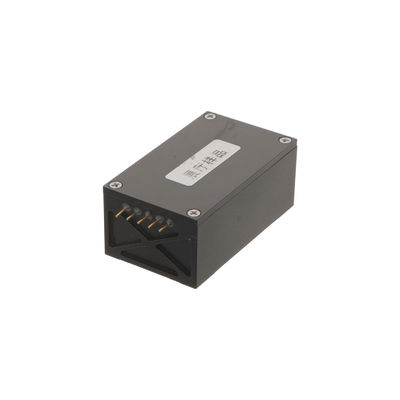

Долговечность 3-осевой ПОГ без движущихся частей Стабильность с нулевым уклоном ≤ 0,1°/ч 10 с Гладкое

Долговечность 3-осевой ПОГ без движущихся частей Стабильность с нулевым уклоном ≤ 0,1°/ч 10 с Гладкое

Наименование марки:	Firepower
Номер модели:	3OG-40
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Сертификация:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.1°/h (10s smoothing)

Random walk coefficient:

≤0.01°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.05°/h

Zero bias repeatability:

≤0.1°/h

Zero position:

≤1°/h

Start time:

Scale factor asymmetry:

≤10ppm

Scale factor repeatability:

≤20ppm

Packaging Details:

sponge and carton

Supply Ability:

500/month

Выделить:

Стабильность с нулевым уклоном 3-ося FOG

10 с гладкое 3-осевое ПОГ

Долговечность 3-осевой ПОГ

Описание продукта

1. Обзор продукции
3-осевой интегрированный волоконно-оптический гироскоп (FOG, Fiber Optic Gyroscope) - высокоточный датчик угловой скорости, основанный на принципе оптических помех.Он обнаруживает угловую скорость путем измерения эффекта Сагнак, генерируемого при распространении света вдоль кольца оптического волокна и выдает точную информацию о положенииПо сравнению с традиционными механическими гироскопами, FOG обладает преимуществами: бестребование, длительный срок службы, высокая точность и устойчивость к ударам.что делает его ключевым компонентом в современных системах инерциальной навигации и измерения положения.
Интегрированная конструкция с тремя осями означает, что гироскоп может измерять угловую скорость в направлениях X, Y и Z одновременно,упрощение интеграции системы и улучшение точности измерения положения, который широко используется в аэрокосмической, навигационной, робототехнической, точных измерениях и других областях.

2. Параметры

Серийный номер	Испытательный элемент	Единица	Технические требования
1	Общие размеры	мм	71.5×71.5×45
2	Время запуска	с	3
3	Нулевое положение	(°) /h	≤ 1
4	Стабильность с нулевым уклоном при комнатной температуре (постоянная температура)	(°) /h	≤ 0,1 (10 с сглаживания) ≤ 0,05 (100 секунд сглаживания)
5	Стабильность с нулевым уклоном при изменении температуры (1 °C/мин переменная температура, 100 с гладкая)	(°) /h	≤ 0.5
6	Повторяемость с нулевой предвзятостью	(°) /h	≤ 0.1
7	Чувствительность к предвзятости нулевая	(°) /ч/г	≤ 0.05
8	Коэффициент случайной ходьбы	(o) /h1/2	≤ 0.01
9	Нелинейность коэффициента масштаба	ppm	≤ 20
10	Асимметрия коэффициента масштаба	ppm	≤ 10
11	Повторяемость по масштабному фактору	ppm	≤ 20
12	Предел	(°) /h	≤ 0.05
13	Резолюция	(°) /h	≤ 0.05
14	Пропускная способность	Гц	≥ 200
15	Рабочая температура	°C	-45+70
16	Температура хранения	°C	-55+80
17	Динамический диапазон	(°) /s	± 500
18	Напряжение питания	V	+5
19	Потребление электроэнергии в постоянном состоянии	W	≤ 4
20	Потребление электроэнергии при полной температуре в постоянном состоянии	W	≤ 8
21	Запустите мгновенный ток	А.	< 2

3Производственные среды
