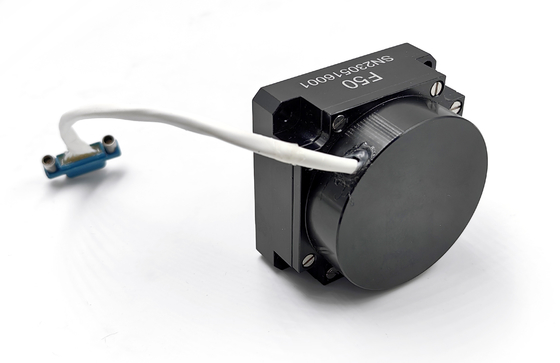

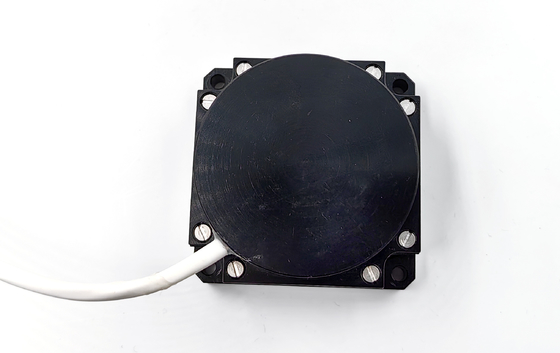

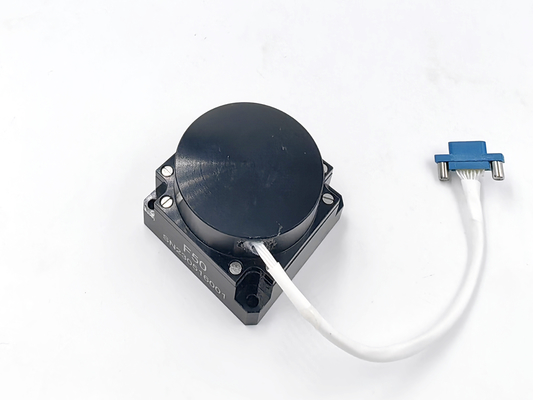

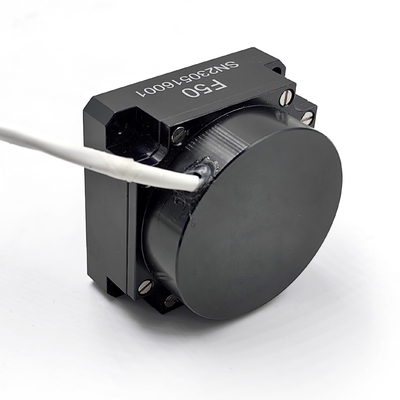

Высоконепорный волоконно-оптический гироскоп с режимом выхода RS422 и коэффициентом случайного прохождения ≤ 0,03°/√h

Наименование марки:	Firepower
Номер модели:	FOG-50-MP
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

китайский

Сертификация:

стабильность нулевого смещения:

≤0.2°/h

Коэффициент случайного блуждания:

≤ 0,03°/√h

Диапазон измерений:

-500~+500°/с

Время начала:

Удар:

30 г, 11 мс

Вибрация:

20~2000 Гц, 0,06 г2/Гц

Режим вывода:

RS422

Рабочая температура:

-40~+70℃

Температура хранения:

-55~+85℃

Потребление энергии:

≤6W

Упаковывая детали:

губка и картон

Поставка способности:

500/MONTH

Выделить:

Волчок оптического волокна RS422

Гироскоп оптического волокна с коэффициентом случайного ходьбы

Гироскоп из волоконного оптического волокна с высокой непереносимостью

Описание продукта

1Принцип работы
Внедрение гироскопов из волоконного оптического излучения в основном основано на теории Сагнака: эффект Сагнака описывает интерференционное явление света в вращающейся системе отсчета:когда свет распространяется в замкнутом цикле (e- например, кольцо из оптического волокна) по часовой стрелке и против часовой стрелки, если система находится в вращающемся состоянии, оптические пути двух лучей света показывают небольшую разницу во времени,что приводит к фазовой разницеЭта разница фаз пропорциональна угловой скорости вращения и поэтому может быть использована для измерения вращающегося движения.

2. Параметры

Серийный номер	Испытательный элемент	Единица	Технические требования
1	Общие размеры	мм	50х50х32
2	Время запуска	с	3
3	Нулевая предвзятость	(°) /h	≤ 1
4	Стабильность с нулевым уклоном при нормальной температуре (постоянная температура) (10 с гладкой)	(°) /h	≤ 0.2
5	Стабильность с нулевым уклоном при изменении температуры (1 °C/мин переменная температура, 100 с гладкая)	(°) /h	≤ 0.5
6	Повторяемость с нулевой предвзятостью	(°) /h	≤ 0.1
7	Чувствительность к предвзятости нулевая	(°) /ч/г	≤ 0.5
8	Коэффициент случайной ходьбы	(o) /h1/2	≤ 0.03
9	Нелинейность коэффициента масштаба	ppm	≤ 20
10	Асимметрия коэффициента масштаба	ppm	≤ 5
11	Повторяемость по масштабному фактору	ppm	≤ 10
12	Предел	(°) /h	≤ 0.2
13	Резолюция	(°) /h	≤ 0.2
14	Пропускная способность	Гц	≥ 500
15	Рабочая температура	°C	-45+70
16	Температура хранения	°C	-55+85
17	Динамический диапазон	(°) /s	± 500
18	Напряжение питания	V	+5
19	Потребление электроэнергии при нормальной температуре в устойчивом состоянии	W	≤ 2.5
20	Потребление электроэнергии при полной температуре в постоянном состоянии	W	≤ 4
21	Запустите мгновенный ток	А.	< 1.5

3Характеристики по сравнению с другими типами гироскопов

Тип гиро	Основные преимущества	Основные недостатки
Гироскоп из оптических волокон ((FOG)	Высокая точность, без механических частей, анти-интерференция	Более высокая цена
Кольцевой лазерный гироскоп (RLG)	Высокая точность для аэрокосмической промышленности	Большие размеры и высокая стоимость
Механический гироскоп ((MG)	Традиционный и надежный для низкокачественных приложений	Механические компоненты подвержены износу, высокие затраты на обслуживание
Гироскопы MEMS	Небольшие размеры и низкая стоимость	Более низкая точность, подверженность факторам окружающей среды

4Высокая точность и стабильность
Гироскоп оптического волокна использует передовую технологию обнаружения эффекта Сагнак.обеспечивающий высокую точность измерения угловой скорости (до 1°/ч или менее) и отличную стабильность при нулевом уклоне в течение длительных периодов времени, обеспечивая, чтобы надежные данные навигации и управления положением могли быть предоставлены в сложных условиях.

5Производственные среды

Высоконепорный волоконно-оптический гироскоп с режимом выхода RS422 и коэффициентом случайного прохождения ≤ 0,03°/√h 0

Высоконепорный волоконно-оптический гироскоп с режимом выхода RS422 и коэффициентом случайного прохождения ≤ 0,03°/√h 2

Высоконепорный волоконно-оптический гироскоп с режимом выхода RS422 и коэффициентом случайного прохождения ≤ 0,03°/√h 4
