Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов

Наименование марки:	Firepower
Номер модели:	INS100
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	100 в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

китайский

Сертификация:

Ряд гироскопа:

±300°/s

Ряд акселерометра:

±50г

Метод случайного блуждания:

00,05 °/ч

Стабильность смещения гироскопа:

≤ 0,3°/h ((1σ)

Точность удержания угла наклона:

≤0.2°/h

Ширина полосы частот гироскопа:

300HZ

Нелинейность коэффициента масштабирования:

≤200ppm

Север ищет время:

≤5мин

Упаковывая детали:

Деревянная коробка

Поставка способности:

100 в месяц

Выделить:

Инерциальная навигационная система GNSS тактического класса

Высокоточная система инерциальной навигации GNSS

Инерциальная навигационная система GNSS для отслеживания судов

Описание продукта

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов

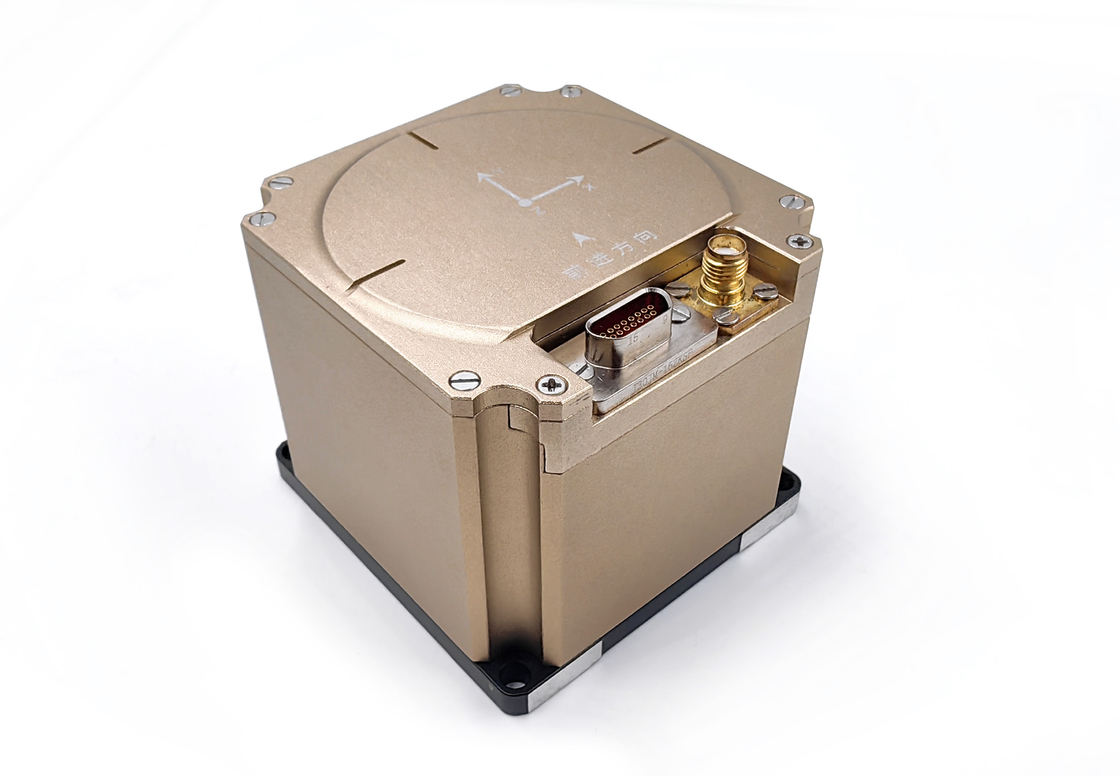

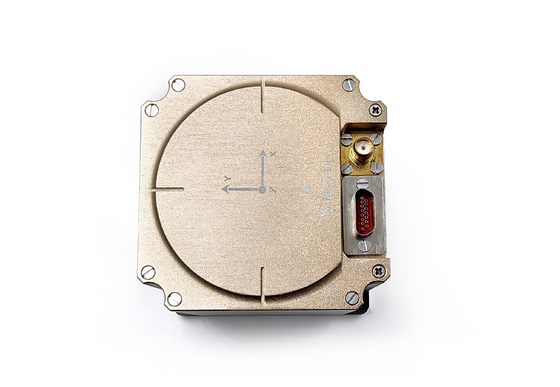

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов 0

Описание продукта

INS-100 является высокоточной интегрированной навигационной системой, предназначенной для требовательных применений, требующих исключительной точности и надежности.Он оснащен тремя самостоятельно разработанными 40-градусными волоконно-оптическими гироскопами, tтрехсамостоятельные акселерометры MEMS, и передовые модули GNSS. Используя мультисенсорный синтез и сложные интегрированные алгоритмы навигации,Система обеспечивает точное позиционирование и навигацию даже в сложных и динамичных условиях.

Благодаря высокой надежности и сильной адаптивности к окружающей среде, INS-100 подходит для широкого спектра применений, включая автономное управление, беспилотные летательные аппараты (БПЛА),геопространственное исследование и картографирование, морские компасы, стабилизированные платформы, электрооптические капсулы и подводные транспортные средства.что делает его идеальным выбором для отраслей промышленности, требующих превосходных навигационных и датчиков движения.

Основные функции интегрированной навигационной системы следующие:

Функция первоначального выравнивания выполняется с использованием выхода инерциального устройства, а выравнивание дрожащей основы и движущегося выравнивания могут быть выполнены;
GPS-информация, полученная извне, может быть использована для завершения интегрированной навигационной функции и вывода информации, такой как угол, скорость и положение.
После потери спутникового сигнала, выход инерционного устройства и вход километра можно использовать для продолжения расчета навигации;
Он может выводить высокопроизводительные и высокие скорости отбора проб гиро-сырой продукции и добавлять сырые данные для стабильного управления платформой.
Программа и параметры конфигурации могут быть обновлены онлайн через серийный порт.

Основные параметры

Гиротехнология

Проект		Показатели	Примечание
Гиро	Диапазон измерений	-300°/s ~+300°/s
	Резолюция	≤ 0,5°/ч
	Остатки предвзятости	-1,0°/ч ~+1,0°/ч
	Случайная прогулка	00,05 процентаh
	Стабильность при комнатной температуре	≤ 0,3°/h ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Стабильность при полной температуре	≤0,5°/h ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	При нормальной температуре Biasrepeatability	≤ 0,3°/h ((1σ)	Статистические данные 6 испытаний
	Биа-повторяемость при полной температуре	≤0,5°/h ((1σ)	Принимать 2 Biasdata при полной температуре, высокой температуре, низкой температуре и нормальной температуре соответственно
	Нелинейность коэффициента масштаба	≤ 200 ppm	Полная температура и постоянная температура
	Повторяемость по масштабному фактору	≤ 200ppm ((1σ)	Полная температура и постоянная температура
	Время старта гироскопа	≤ 5 с
	Гиропропускная способность	300 Гц	Обеспечение проектирования, испытания партий
	Остатковая ошибка установки трехосевого гироскопа	≤ 30"

Технические показатели акселерометра

Проект		Показатели	Примечание
Ускорение	Диапазон измерений	-50 г ~ +50 г	Гарантия дизайна и отбора
	Нелинейность коэффициента масштаба	≤ 200 ppm	Гарантия дизайна и отбора
	Стабильность при полной температуре	≤ 100ug ((1σ)	10 секунд сглаживания, результат испытания в течение 1 часа
	Биа-повторяемость при полной температуре	≤ 100ug ((1σ)	Принимать 2 Biasdata при полной температуре, высокой температуре, низкой температуре и нормальной температуре соответственно
	Повторяемость по масштабному фактору	≤ 100 ppm ((1σ)	Гарантия дизайна и отбора
	Случайная прогулка	≤ 0,02 м/с/ч1/2
	Добавьте время начала	≤ 5 с
	Остатковая ошибка установки триаксиальной добавки	≤ 30"

Точность выравнивания

Интегрированная точность навигации (спутниковая эффективность)

Проект		Показатели	Примечание
Точность выравнивания	Север ищет время	≤5 мин	Обычно стандарт - 3 или 5 минут.
	Повторяемость выравнивания угла движения	≤ 1°/cosL	1σ
	Повторяемость выравнивания высоты	≤ 0,05°	1σ
	Повторяемость выравнивания угла проката	≤ 0,05°	1σ
	Режим поиска севера	Необязательно	Он может реализовать выровнение колебания базы, вспомогательное выровнение GPS во время путешествия, вспомогательное выровнение километра во время путешествия и основное инерциальное перемещение навигации.

Инерциальная точность навигации (недействительный спутник)

Проект		Показатели	Примечание
Инерциальная точность навигации	Точность поддержания угла курса	≤2°/ч
	Точность удержания угла наклона	≤ 0,2°/ч
	Точность поддержания угла проката	≤ 0,2°/ч
	Чистая инерциальная точность позиционирования	≤ 20 м ((100 с)	CEP, без помощи внешней информации
	Точность позиционирования с помощью интегрированной навигации с помощью километров	≤ 0,2% (пробег более 3 км)
	Точность позиционирования с помощью интегрированной навигации с помощью километров	≤ 1 м ((50 с)

Размер

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов 1

Основные области применения

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов 2

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов 3

Система высокоточной инерциальной навигации GNSS тактического класса для отслеживания судов 4
