Трехосная интегрированная оптоволоконная гироинерциальная навигационная система гироскоп для сервоотслеживания

Наименование марки:	FIREPOWER
Номер модели:	3OG-40M
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C, T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Диапазон измерений:

± 500/± 800°/с

стабильность с нулевым уклоном:

≤0,3°/ч

Повторяемость с нулевым смещением:

≤0,3°/ч

Нелинейность коэффициента масштабирования:

≤50ppm

Пропускная способность:

≥ 200 Гц

Чувствительность к предвзятости нулевая:

≤ 0,07°/ч/г

Упаковывая детали:

sponge+box

Поставка способности:

500/MONTH

Выделить:

Сервопривод отслеживая гироскоп оптического волокна

гироскоп инерциальной навигационной системы

Триосевое волоконно-оптическое гироскопическое устройство

Описание продукта

3OG-40Mявляется инерциальным датчиком угловой скорости, основанным на оптическом эффекте Сагнака, который используется для измерения угловой скорости носителя вдоль чувствительной оси продукта.Угловая скорость датчик устройства продукта является кольцо оптического волокна, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, и тем временем сигнал напряжения, преобразованный из сигнала разницы оптического пути, подвергается обратной связи и контролю в замкнутом цикле, так что модуляция и демодуляция сигнала реализуются,и цель высокоточного обнаружения сигналов угловой скорости достигнута

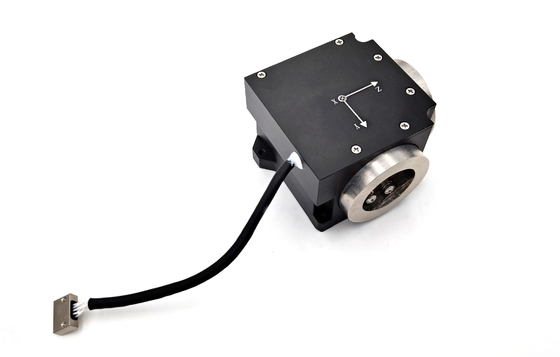

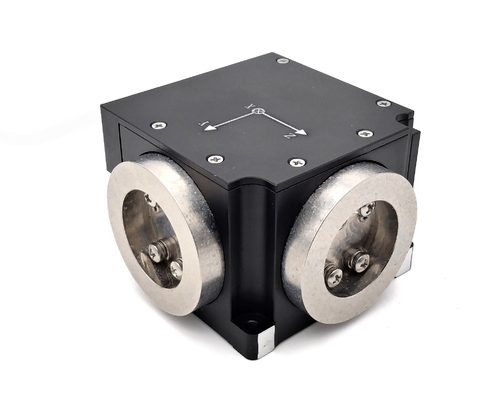

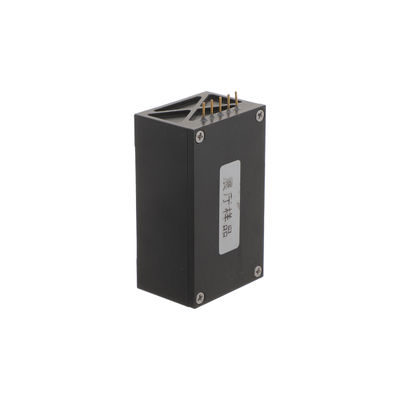

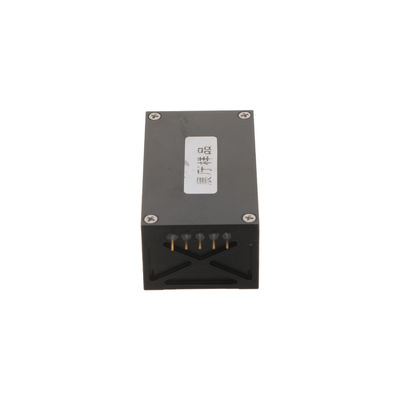

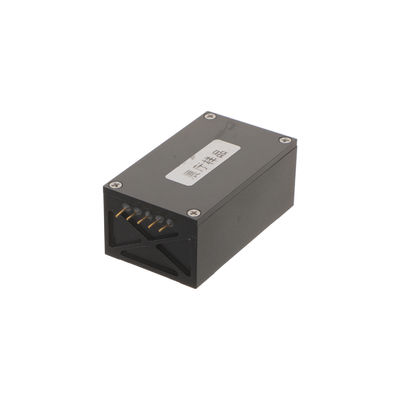

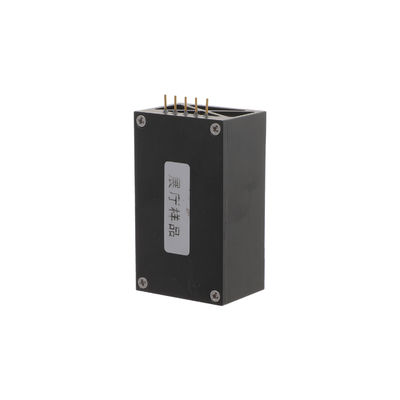

Подробности Изображения

Технический параметр

Серийный Номер	Испытательный элемент	Единица	3OG-40	3OG-40M	3OG-56
1	Общие размеры	мм	71.5×71.5×45
2	Время начала	S	3	3	3
3	Нулевое положение	(°) /h	≤ 1	≤ 1	≤ 1
4	Стабильность непредвзятости комнатной температуры (постоянная температура)	(°) /h	≤ 0,08 ((10 с)	≤ 0,3 ((10 с)	≤1 ((10 с)
6	Повторяемость с нулевой предвзятостью	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Чувствительность к предвзятости нулевая	(°) /ч/г	≤ 0.05	≤ 0.07	≤ 0.1
8	Случайная прогулка коэффициент	() /h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Нелинейность коэффициента масштаба	ppm	≤ 20	≤ 50	≤ 100
10	Асимметрия коэффициента масштаба	ppm	≤ 10	≤ 30	≤ 50
11	Повторяемость по масштабному фактору	ppm	≤ 20	≤ 50	≤ 100
12	Предел	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Резолюция	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Пропускная способность	Гц	≥ 200	≥ 200	≥ 200
15	Рабочая температура	°C	-45+70	-45+70	-45+70
16	Температура хранения	°C	-55+80	-55+80	-55+80
17	Динамический диапазон	(°) /s	±500/±800	±500/±800	±500/±1000
18	Напряжение питания	V	+5	+5	+5
19	Мощность постоянного состояния потребление	W	≤ 4	≤ 4	≤ 4
20	Полнота температуры стабильная потребление электроэнергии	W	≤ 8	≤ 8	≤ 8
21	Начните мгновенный текущий	А.	< 2	< 2	< 2
