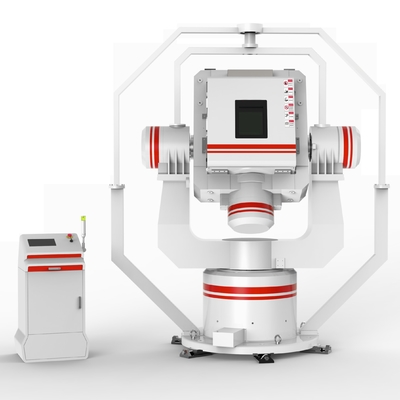

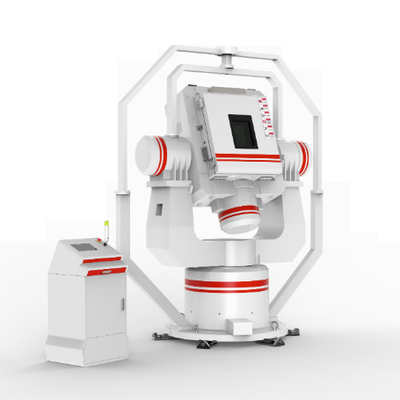

Высокопроизводительные терморегулируемые трехосные вращающие оборачиватели для калибровки гироскопа INS IMU

Наименование марки:	Firepower
Номер модели:	3LT300-W
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	10 штук/5 месяцев

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

Название продукта:

Стрелка для испытаний IMU

Грузоподъемность:

30 кг

Размер грузовой таблички:

Ø300 мм ((Можно настроить)

Диапазон углового положения:

±0~±360°

Порт компьютера:

RS232/RS422

Высота стола:

400 мм

Runout стороны:

0.05 мм

точность вращения:

± 1 ~ 3'

Точность позиции:

± 1 ~ 3'

Упаковывая детали:

Деревянная коробка

Поставка способности:

10 штук/5 месяцев

Выделить:

Три оси вращающиеся поворотные станки

Терморегулируемые вращающие пластинки

Ротационные поворотные станки для гироскопов

Описание продукта

Высокопроизводительные термоконтролируемые трехкоординатные поворотные столы для калибровки гироскопов, INS, IMU

Спецификации продукта

Атрибут	Значение
Название продукта	Испытательный поворотный стол IMU
Грузоподъемность	30 кг
Размер грузовой пластины	Ø300 мм (настраиваемый)
Диапазон углового положения	±0~±360°
Компьютерный порт	RS232/RS422
Высота стола	400 мм
Радиальное биение	0,05 мм
Точность вращения	±1~3''
Точность позиционирования	±1~3''

Обзор продукта

Серия трехкоординатных поворотных столов - это прецизионное испытательное оборудование, предназначенное для создания возбуждения движения, включая угловое положение, угловую скорость и угловое ускорение в трех направлениях. Это позволяет проводить всесторонние испытания таких компонентов, как гироскопы, инерциальные измерительные устройства и акселерометры. Система также может имитировать трехмерные вращательные движения, угловую вибрацию и динамические колебательные движения.

Система управления поворотным столом интегрирует высокопроизводительный блок управления, высокоточную систему измерения углов, цифровой сервоусилитель ШИМ и серводвигатель с прямым приводом. Ключевые компоненты включают опорную конструкцию, приводной двигатель, усилитель мощности, элемент измерения угла и плату АЦП/ЦАП (все импортные компоненты).

Технические параметры

Конструктивная форма: Непрерывное вращение по трем осям

Материал стола: Нержавеющая сталь/алюминиевый сплав (опционально)

Максимальный вес нагрузки: 40 кг

Размер стола: Φ400 мм

Плоскостность стола: 0,02 мм

Высота стола: 540 мм

Точность вращения: ±1~3″ (опционально)

Диапазон углового положения: ±0〜 ±360°

Точность углового положения: ±1~3″ (опционально)

Угловое разрешение: 0,0001°

Диапазон угловой скорости: 0,001〜4500°/с

Максимальное угловое ускорение: Внутреннее 4500°/с², среднее 2000°/с², внешнее 1000°/с²

Количество токосъемных колец: 10~80 (опционально)

Полоса пропускания системы: 5~80 Гц (опционально)
