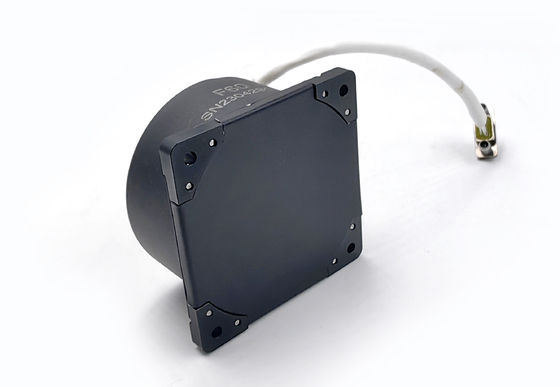

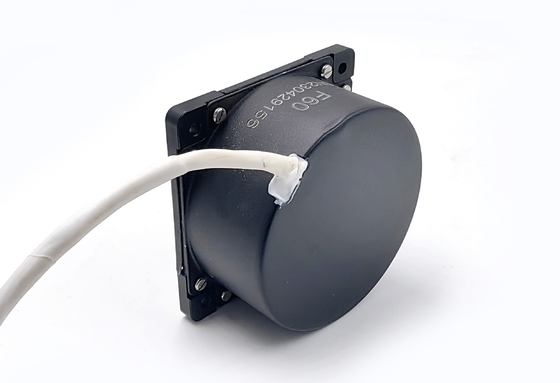

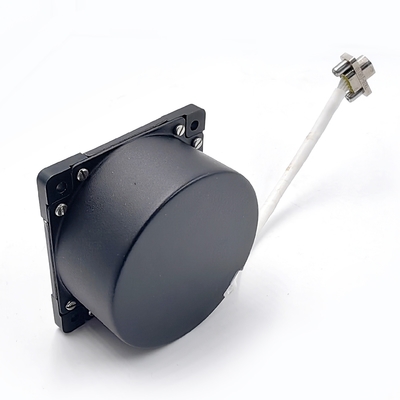

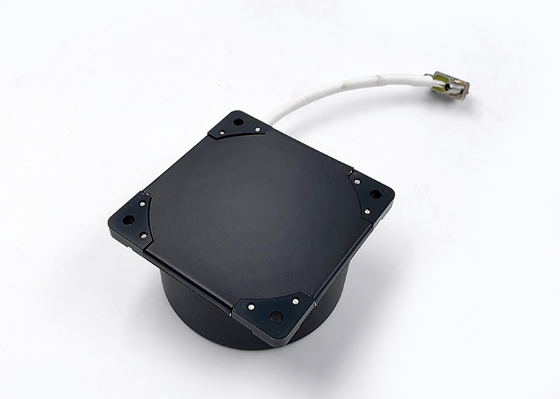

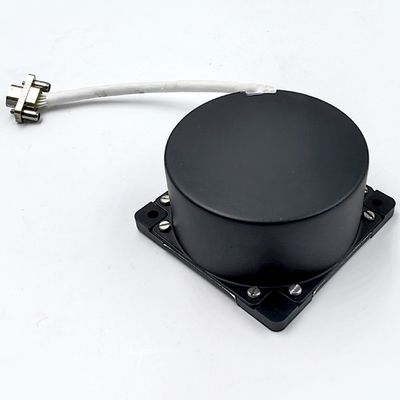

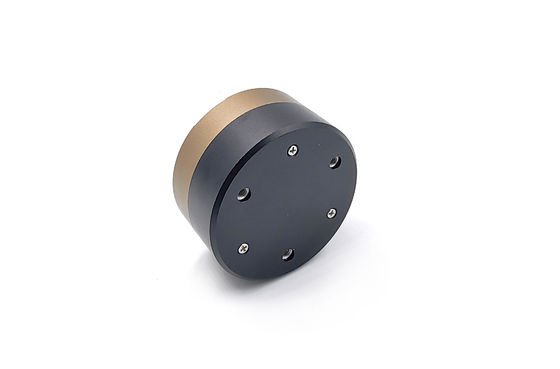

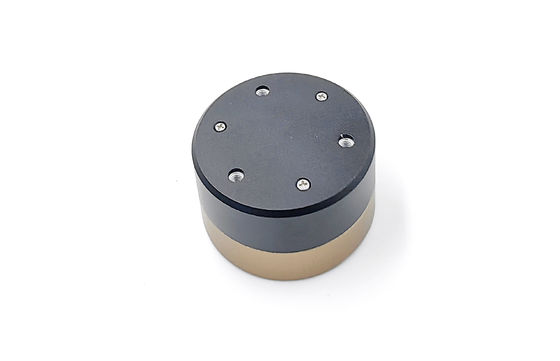

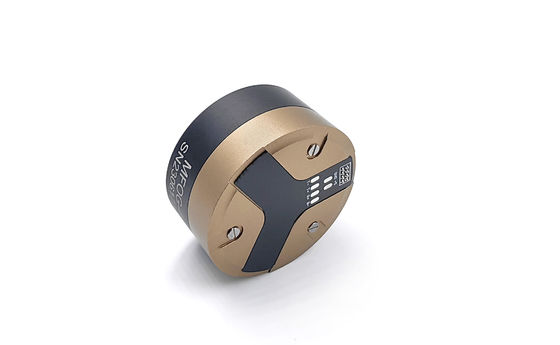

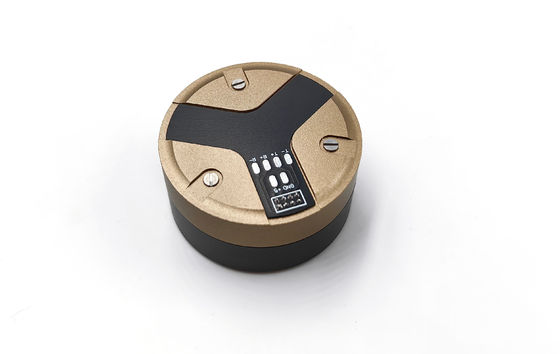

Маленький гироскоп с оптическими волокнами с близкой петлей Стабильность с нулевым уклоном 0,2 ~ 0,8°/

Наименование марки:	Firepower
Номер модели:	F60A
МОК:	1 шт.
цена:	US$2,500.00-3,500.00
Условия оплаты:	L/C, T/T
Способность к поставкам:	500 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

Измерение рнч:

±400~±800 (необязательно)

стабильность нулевого смещения:

≤ 0,05°/ч, 10 с

Повторяемость с нулевым смещением:

≤ 0,05°/ч

Коэффициент случайного блуждания:

≤ 0,006o/√h

Нелинейность коэффициента масштабирования:

≤50ppm

Повторяемость по масштабному фактору:

≤50ppm

Асимметрия коэффициента масштаба:

≤50ppm

Время начала:

≤ 1 с

Пропускная способность:

500Hz

Силовое питание:

±5±0,15 В

Сила:

≤6W

Рабочая температура:

-40 ~ +70°c

Температура хранения:

-55~+85°К

Вибрация:

20~2000 Гц, 0,06 г2/Гц

Удар:

30 г, 11 мс

Ставка Baud:

921600 ((Настраиваемая) bps

Режим вывода:

RS-422

Коннектор:

J30J-15TJL/(Настраиваемая)

Общие размеры:

60*60*32 мм

Размеры установки:

52 мм*52 мм

Упаковывая детали:

губка и коробка

Поставка способности:

500 штук в месяц

Выделить:

Гироскоп малого размера

гироскоп с оптическим волокном

Описание продукта

Основная информация.

Модель No.

F60

Измерение количества валов

Одинокий

Степень точности

≤ 0,05°/H

Рейтинг ИС

IP67

Сертификация

Настраиваемый

Нелинейный фактор масштаба

< 50 ppm (1 сигма);

Асимметрия фактора масштаба

< 50 ppm

Повторяемость по масштабному фактору

< 50 ppm

Динамический диапазон

300 градусов по С;

Стабильность с нулевой предвзятостью

< 0,05 градусов/ГВ (1 сигма);

Пропускная способность

> 200 Гц

Транспортный пакет

Губка и коробка

Спецификация

70 мм × 70 мм × 32 мм

Код СС

9031809090

Производственная мощность

500 в месяц

Описание продукта

Одноосевой оптический эффект сагнака гироинерциальный угловой скорость туманный гироскоп

Настоящий документ определяет требования и методы эксплуатации и обслуживания волоконно-оптического гироскопа FOG-60 (сокращенно "продукт").
Введение продукта
1 Принцип работы, функция и область применения продукта
1.1 Как он работает Данный продукт представляет собой инерционный датчик угловой скорости, основанный на оптическом эффекте Сагнака, который используется для измерения угловой скорости носителя вдоль чувствительной оси продукта.Угловая скорость детектор устройства продукта является кольцо оптического волокна, и используется цифровая схема обнаружения замкнутого цикла для извлечения разницы оптического пути света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью,который обнаруживается кольцом из оптических волоконВ то же время, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Функция Данный продукт состоит из оптического устройства измерения угловой скорости и устройства обнаружения сигнала, обеспечивающего информацию о угловом увеличении на одной оси и информацию о внутренней температуре.
1.3 Сфера применения Продукты в основном подходят для применения в таких системах, как инерциальные навигационные системы средней точности, системы позиционирования и ориентации и системы сервостабилизации.
2 Состав Основные компоненты продукта следующие: а) Оптический путейный блок состоит из источника света SLD, оптического волокна, интегрированного оптического модулятора фазы,соединителем оптического волокна и оптическим детектором,; b) Круговая установка состоит из приводной схемы источника света и схемы сигналов обнаружения и управления; c) структурных частей гироскопа.
3 Внешний вид и размер установки Общие размеры (мм): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); Размеры установки (мм): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3,2 мм × 4,

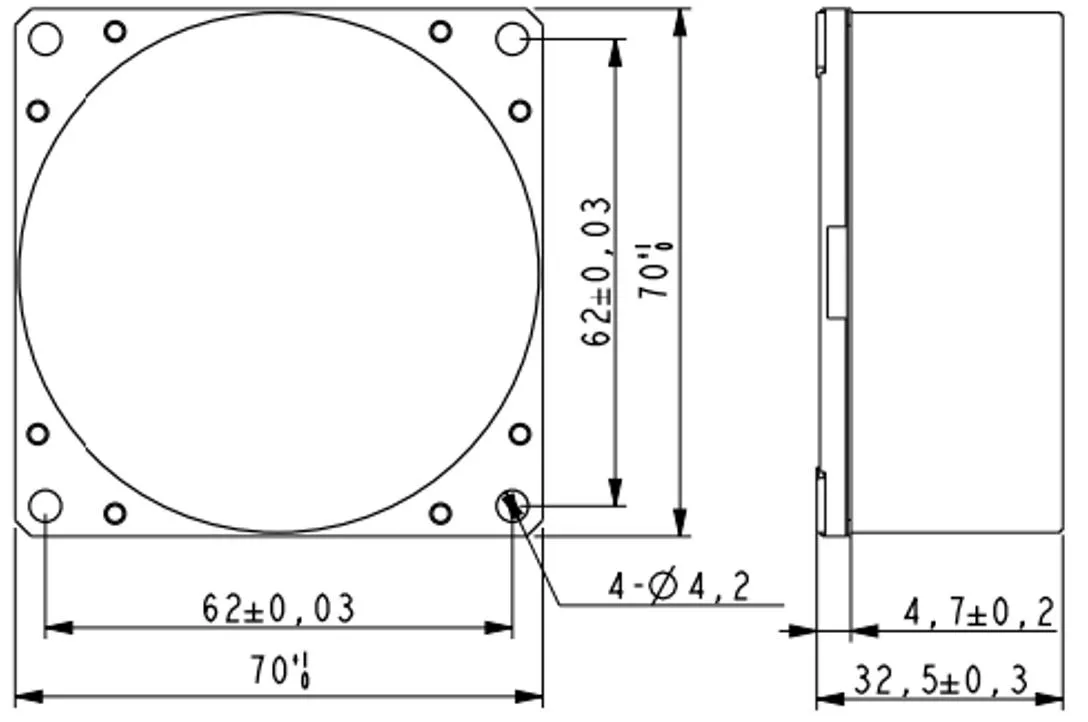

Например, на рисунке 1 Как показано.

Маленький гироскоп с оптическими волокнами с близкой петлей Стабильность с нулевым уклоном 0,2 ~ 0,8°/ 0

Маленький гироскоп с оптическими волокнами с близкой петлей Стабильность с нулевым уклоном 0,2 ~ 0,8°/ 0

Основные показатели
параметры См. основные параметры производительности продукта для подробной информации.
Таблица 1 Основные параметры производительности

Серийный номер	Испытательный элемент	Единица	Технические требования
1	Общие размеры	мм	60×60×31
2	Время начала	с	5
3	Стабильность с нулевым уклоном (10 с сглаживания, 1σ)	o/h	≤ 0.1
4	Повторяемость с нулевой предвзятостью	o/h	≤ 0.1
5	Коэффициент случайной ходьбы	o/h1/2	≤ 0.01
6	Нелинейность коэффициента масштаба	ppm	≤ 50
7	Повторяемость по масштабному фактору	ppm	≤ 50
8	Рабочая температура	oC	-40 ~ +700
9	Температура хранения	oC	-50 ~ +70
10	Динамический диапазон	(°) /s	± 1000
11	Напряжение питания	V	+5
12	Потребление электроэнергии в постоянном состоянии	W	< 4

Требования к мощности

Серийный номер	Имя	Запрос
1	Точность питания	± 5%
2	Силовая волна (Vpp)	20 мВ
3	Ток подачи	> 1,5A

Интерфейс электрического соединения

Номер ключевой точки	Определение	Комментарий
1	+5В	Ввод питания
2	ГНД	Силовое заземление
3	- Я...	Сохраняется
4	RXD+	Гиродифференциальная сортировка и коррекция
5	TXD+	Выход гиро RS422 положительный
6	+5В	Ввод питания
7	ГНД	Силовое заземление
8	РРД-	Гиродифференциал отрицательный.
9	TXD-	Выход гиро RS422 отрицательный
