| Наименование марки: | Firepower |
| Model Number: | KT-EX 9-1 |
| MOQ: | 1 |
| цена: | Подлежит обсуждению |
| Условия оплаты: | L/C, T/T |

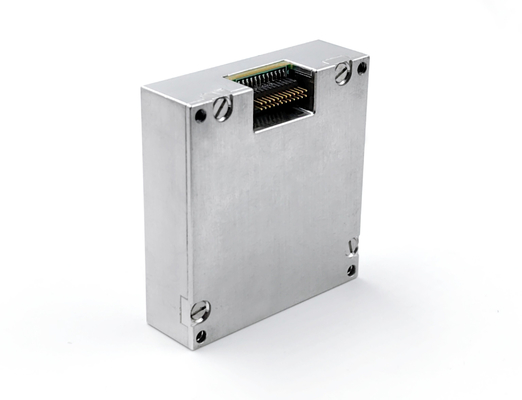

Adis16488 Замена ИНУ Инерциального измерения Гирскопный датчик KT-EX 9-1 с широким диапазоном
Описание продукта
ВKT-EX 9-1 Инерциальное измерительное устройство представляет собой полную инерциальную систему с встроенным трехосевым гироскопом и трехосевым акселерометром, которые используются для измерения трехосевой угловой скорости,ускорение и другие параметры носителя, и выводить данные после компенсации ошибок (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки, нелинейную компенсацию и т. д.).) через SPI в соответствии с протоколом связи.
Основные параметры
| Параметр | Условия испытаний | Минимальная стоимость | Типичная стоимость | Максимальное значение | Единица | |
| Гиро | Динамический диапазон измерений | ± 500 | О/с | |||
| Нестабильность предвзятости | Аллан вариантность лучше, чем | 0.3 | o/h | |||
| Стабильность предвзятости | 1s гладкий, RMS, лучше, чем | 10 | o/h | |||
| Уклонения в полном диапазоне температур | -40 oC ~ 85 oC, 10 s сглаживания, RMS | 0.005 | О/с | |||
| Случайная прогулка | 1б | 0.15 | o/√h | |||
| Повторяемость предвзятости | 1б | 10 | o/h | |||
| Выходной шум | Нет фильтрации, RMS | 0.05 | О/с | |||
| Повторяемость по масштабному фактору | 1б | 0.01 | % | |||
| Нелинейность коэффициента масштаба | 1б | 0.01 | % | |||
| Коэффициент масштаба | FS=450 o/s, 32 бита | 2621440 | LSB/°/сек | |||
| Пропускная способность (-3dB) | 250 | Гц | ||||
| Перекрестная сцепка | 0.1 | % | ||||
| Чувствительность ускорения | 1 | °/h/g | ||||
| Эффект ректификации вибрации | 0.5 | °/ч/г2 | ||||
| Резонансная частота | 12 тыс. | Гц | ||||
| Ускоритель | Динамический диапазон измерений | ± 20 | g | |||
| Стабильность предвзятости | Дифференциация Аллана | 2 | Ух ты | |||
| Уклонения в полном диапазоне температур | -40 oC ~ 85 oC, 10 s сглаживания, RMS | 1 | Мг | |||
| Случайная прогулка | 1б | 0.029 | m/s/√h | |||
| Повторяемость предвзятости | 1б | 5 | Мг | |||
| Выходной шум | Нет фильтрации, RMS | 0.5 | Мг | |||
| Повторяемость по масштабному фактору | 1б | 0.1 | % | |||
| Нелинейность коэффициента масштаба | FS=20 г | 0.1 | % ФС | |||
| Коэффициент масштаба | ±20, 32 бита | 65536000 | g/LSB | |||
| Пропускная способность (-3dB) | 250 | Гц | ||||
| Перекрестная сцепка | 0.1 | % | ||||
| Температура | Коэффициент масштаба | 0.0125 | °C/LSB | |||
| Интерфейс связи | Однонаправленный SPI | Введите частоту часов | 8 | 15 | МГц | |
| Электрические характеристики | Напряжение | Постоянный ток | 3.3 ± 10% | V | ||
| Потребление энергии | 1 | 1.5 | W | |||
| Ripple | П-П | 48±2 | 100 | mV | ||
| Окружающая среда использования | Рабочая температура | Масштабируемость | -40 | 85 | oC | |
| Температура хранения | -55 | 85 | oC | |||
| Вибрация | 10 ~ 2000 Гц,60,06 грамма | |||||
| Влияние | 1000 г,0.1 мс | |||||
Очертание контуры
Основные области применения
Упаковка и перевозка
