IMU Accelerometer Gyro с высокой адаптацией к окружающей среде для тактических и промышленных БПЛА

Name: IMU Accelerometer Gyro с высокой адаптацией к окружающей среде для тактических и промышленных БПЛА
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	IMU200J
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Ряд гироскопа:

±500°/s

гироскоп Устойчивость к нулевому смещению:

4°/ч

Диапазон Acc:

± 16 г

Стабильность смещения акселерометра:

0.2 мг (ALLAN)

Интерфейс связи:

1-канальный RS422

Пропускная способность:

200HZ

Вес:

≤ 45 г

Размер:

44.8*38.6*13.5 мм

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Промышленный БПЛА IMU Accelerometer Гиро

Тактический БПЛА IMU Accelerometer Gyro

Высокая адаптация к окружающей среде IMU Accelerometer Gyro

Описание продукта

IMU Accelerometer Gyro с высокой адаптацией к окружающей среде для тактических и промышленных БПЛА

Описание продукта

IMU200J представляет собой инерциальное измерительное устройство (IMU), основанное на технологии микрообработки (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.
IMU200J имеет высокую надежность и сильную адаптивность к окружающей среде.
широко используется в тактических и промышленных БПЛА, умных боеприпасах, искателях и других областях.

Основные области применения:

* Тактические и промышленные БПЛА
* Умные боеприпасы
* Поиск

Основная функция

1. Цифровой гироскоп с тремя осями:

1 Динамический диапазон измерений:± 500o/s
②Стабильность при нулевой предвзятости: 1°/ч

2Триаксиальный цифровой акселерометр:
①Динамический диапазон измерений:± 16 г
2 Стабильность при нулевом предвзятости: 0, 07 мг (ALLAN);

3Высокая надежность: MTBF > 20000h;
4Гарантированная точность в пределах полного температурного диапазона (-40 oC ~ 70 oC):
встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
5. Подходит для работы в условиях сильных вибраций;
6Интерфейс 1 канал UART, 1 канал SPI, 1 канал CAN.

Технические параметры

Параметр		Условия испытаний	Типичная стоимость	Единица
Гиро	Динамический диапазон измерений	-	± 500	О/с
	Стабильность с нулевым уклоном	Дифференциация Аллана (500 °/с, нормальная температура)	4	o/h
	Стабильность с нулевым уклоном	Среднее значение 10 с (-40 oC ~ + 80 oC, постоянная температура)	20	o/h
	Нулевая предвзятость	Диапазон нулевой предвзятости	≤±0.1	О/с
		Изменение отклонения на нулевом уровне в пределах всего диапазона температур (среднее значение 1 s)	±0.07	О/с
		Повторяемость с нулевой предвзятостью	0.012	О/с
		Влияние линейного ускорения на уклон	0.002	o/s/g
	Коэффициент масштаба	Точность коэффициента масштаба	0.2	% ФС
	Коэффициент масштаба	Нелинейность коэффициента масштаба	0.05	% ФС
	Резолюция		0.005	°/s
	Угловой случайный ход	-	0.06	°/√hr
	Пропускная способность	-	220	Гц
Ускоритель	Динамический диапазон измерений	-	±16	g
	Стабильность с нулевым уклоном	Дифференциация Аллана (диапазон 16 г, нормальная температура)	0.2	Мг
	Стабильность с нулевым уклоном	Среднее значение 10 с (-40 oC ~ + 80 oC, постоянная температура)	1	Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости	±2	Мг
		Изменение с нулевой предвзятостью по всему температурному диапазону	±2	Мг
		Начало повторения	0.2	Мг
	Коэффициент масштаба	Точность коэффициента масштаба	0.2	%
	Коэффициент масштаба	Нелинейность коэффициента масштаба	0.05	% ФС
	Скорость случайного ходьбы	-	0.08	m/s/√hr
	Пропускная способность	-	200	Гц
Интерфейс связи	1-маршрут SR422	Ставка Baud	460.8	МГц
Электрические характеристики	Напряжение	-	5±0.5	V
	Потребление энергии	-	1.5	W
	Ripple	П-П	150	mV
Структурные характеристики	Размер	-	44.8х38.6х13.5	мм
Структурные характеристики	Вес	-	45±1	g
Окружающая среда использования	Рабочая температура	-	-40 ~ 80	oC
	Температура хранения	-	-45 ~ 85	oC
	Вибрация	-	20~2000 Гц,60,06 грамма
	Влияние	-	1000 г,0.5 мс
Надежность	MTBF	-	20000	h
Надежность	Непрерывное время работы	-	120	h

Очертание контуры

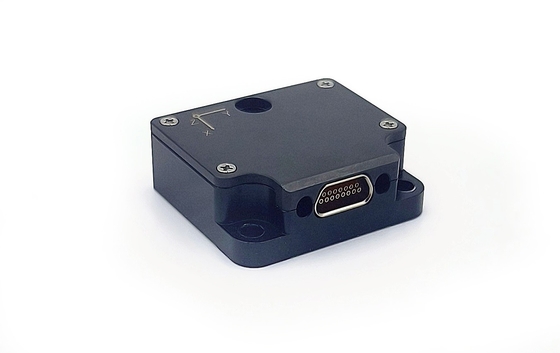

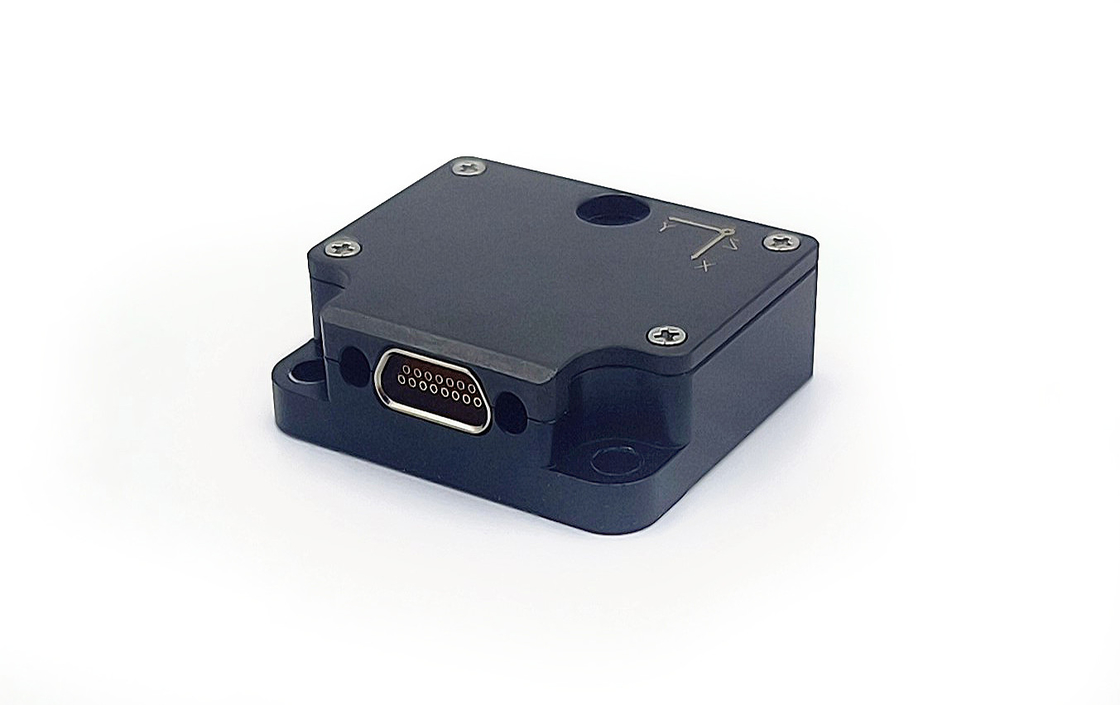

Подробная фотография
