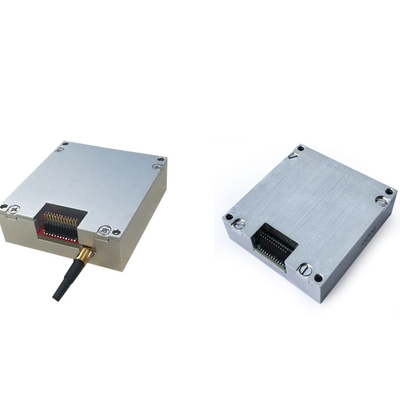

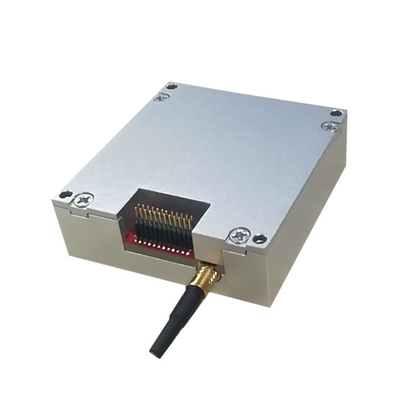

Компактный и легкий инерциальный датчик Imu KT-EX 9-1 для географии и картографирования

Наименование марки:	Firepower
Номер модели:	16488HA
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Ряд гироскопа:

±500°/s

гироскоп Устойчивость к нулевому смещению:

00,3 °/ч

Диапазон Acc:

±20г

Стабильность с нулевым уклоном:

2ug

Интерфейс связи:

1 канал SPI

Вес:

50 г

Пропускная способность:

250hz

Случайная прогулка:

00,15°/√h

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Компактный инерционный датчик Иму

Исследование и картографирование инерциального датчика Иму

Легкий инерционный датчик Imu

Описание продукта

Компактный и легкий инерциальный Иму KT-EX 9-1Датчик для географии и картографирования

Описание продукта

ВKT-EX 9-1Инерциальное измерительное устройство представляет собой полную инерциальную систему с встроенным трехосевым гироскопом и трехосевым акселерометром, которые используются для измерения трехосевой угловой скорости,ускорение и другие параметры носителя, и выводить данные после компенсации ошибок (включая компенсацию температуры, компенсацию угла неправильного выравнивания установки, нелинейную компенсацию и т. д.).) через SPI в соответствии с протоколом связи.

Основные параметры

Параметр		Условия испытаний	Минимальная стоимость	Типичное значение	Максимальное значение	Единица
Гиро	Динамический диапазон измерений			± 500		О/с
	Нестабильность предвзятости	Аллан вариантность лучше, чем		0.3		o/h
	Стабильность предвзятости	1s гладкий, RMS, лучше, чем		10		o/h
	Уклонения в полном диапазоне температур	-40 oC ~ 85 oC, 10 s сглаживания, RMS		0.005		О/с
	Случайная прогулка	1б		0.15		o/√h
	Повторяемость предвзятости	1б		10		o/h
	Выходной шум	Нет фильтрации, RMS		0.05		О/с
	Повторяемость по масштабному фактору	1б		0.01		%
	Нелинейность коэффициента масштаба	1б		0.01		%
	Коэффициент масштаба	FS=450 o/s, 32 бита		2621440		LSB/°/сек
	Пропускная способность (-3dB)			250		Гц
	Перекрестная сцепка			0.1		%
	Чувствительность ускорения			1		°/h/g
	Эффект ректификации вибрации			0.5		°/ч/г2
	Резонансная частота			12 тыс.		Гц
Ускоритель	Динамический диапазон измерений			± 20		g
	Стабильность предвзятости	Дифференциация Аллана		2		Ух ты
	Уклонения в полном диапазоне температур	-40 oC ~ 85 oC, 10 s сглаживания, RMS		1		Мг
	Случайная прогулка	1б		0.029		m/s/√h
	Повторяемость предвзятости	1б		5		Мг
	Выходной шум	Нет фильтрации, RMS		0.5		Мг
	Повторяемость по масштабному фактору	1б		0.1		%
	Нелинейность коэффициента масштаба	FS=20 г		0.1		% ФС
	Коэффициент масштаба	±20, 32 бита		65536000		g/LSB
	Пропускная способность (-3dB)			250		Гц
	Перекрестная сцепка			0.1		%
Температура	Коэффициент масштаба			0.0125		°C/LSB
Интерфейс связи	Однонаправленный SPI	Введите частоту часов		8	15	МГц
Электрические характеристики	Напряжение	Постоянный ток		3.3 ± 10%		V
	Потребление энергии			1	1.5	W
	Ripple	П-П		48±2	100	mV
Окружающая среда использования	Рабочая температура	Масштабируемость	-40		85	oC
	Температура хранения		-55		85	oC
	Вибрация			10 ~ 2000 Гц,60,06 грамма
	Влияние			1000 г,0.1 мс

Очертание контуры

Компактный и легкий инерциальный датчик Imu KT-EX 9-1 для географии и картографирования 0

Производственная среда

Компактный и легкий инерциальный датчик Imu KT-EX 9-1 для географии и картографирования 1

Упаковка и перевозка

Компактный и легкий инерциальный датчик Imu KT-EX 9-1 для географии и картографирования 2

Компактный и легкий инерциальный датчик Imu KT-EX 9-1 для географии и картографирования 3

Компактный и легкий инерциальный датчик Imu KT-EX 9-1 для географии и картографирования 4
