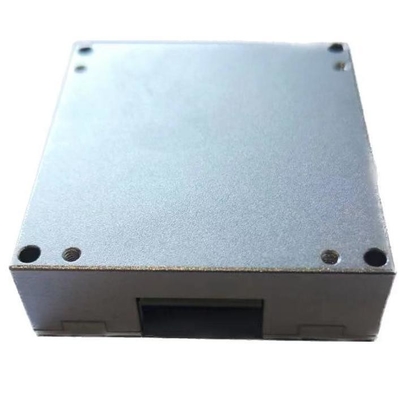

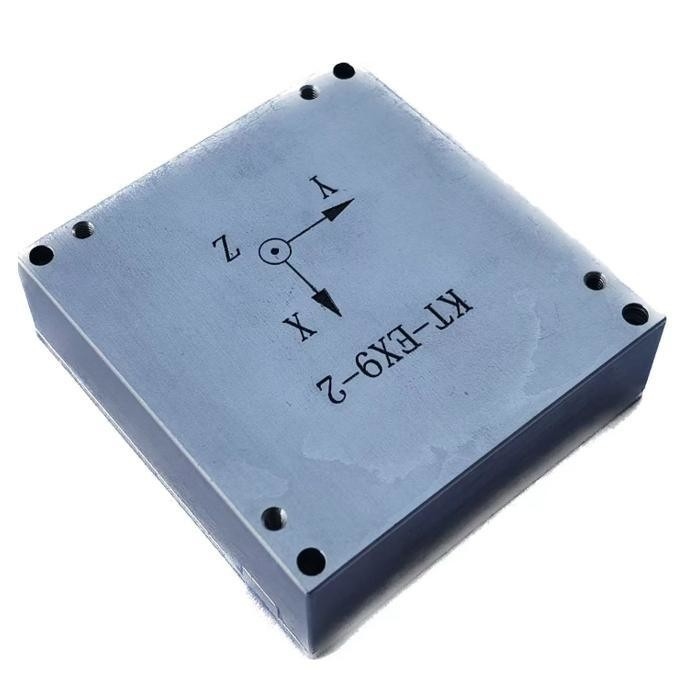

Датчик инерциальной единицы измерения 450°/s для измерения

Name: Датчик инерциальной единицы измерения 450°/s для измерения
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488C
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488C
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Ряд гироскопа:

± 450°/с

гироскоп Устойчивость к нулевому смещению:

5.1 °/ч

Диапазон Acc:

± 18 г

Стабильность с нулевым уклоном:

00,07 мг

Случайная прогулка:

0.26o/√h

Пропускная способность (-3dB):

330 Гц

Интерфейс:

1 канал SPI/UART/CAN

Вес:

50 г

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Датчик инерциальной навигации 450°/s

Датчик инерциальной навигации высокого динамического диапазона

Точный датчик инерциальной навигации

Описание продукта

Описание продукта

The 16488C инерциальный измерительный блок с несколькими степенями свободы представляет собой полную инерциальную систему со встроенным трехосным гироскопом, трехосным акселерометром, трехосным магнитометром и датчиком давления для измерения параметров трехмерного угла несущей, таких как скорость, ускорение, трехмерное магнитное поле, давление воздуха и т. д., выходные данные после компенсации ошибок (включая температурную компенсацию, компенсацию угла установки, нелинейную компенсацию и т. д.) в соответствии с протоколом связи через SPI.

Трехосный цифровой гироскоп:
1. ± 450º/с динамический диапазон измерения;
2. Стабильность нулевого смещения: 5,1 °/ч
Трехосный цифровой акселерометр:
1. ± 18 g динамический диапазон измерения;
2. Стабильность нулевого смещения: 0,07 мг (ALLAN);
Высокая надежность: MTBF > 20000 ч;
Гарантированная точность в полном температурном диапазоне (-40 ºC ~ 70 ºC): встроенный высокопроизводительный алгоритм температурной калибровки и компенсации;
Подходит для работы в условиях сильной вибрации;
Интерфейс 1 канал UART, 1 канал SPI, 1 канал CAN

Технические параметры

параметр		Условия испытаний	Минимум	Типичный	Максимум	единица измерения
Гироскоп	Динамический диапазон измерения	Настраиваемый (максимум ± 1000)		±450		º/с
	Нестабильность нулевого смещения	Дисперсия Аллана, лучше чем		5,1		º/ч
	Стабильность нулевого смещения	1 с сглаживание, среднеквадратичное, лучше чем		30		º/ч
	Нулевое смещение в полном температурном диапазоне	-40 ºC ~ 85 ºC, 10 с сглаживание, среднеквадратичное		0,03		º/с
	Случайное блуждание	1б		0,26		º/√ч
	Повторяемость нулевого смещения	1б		100		º/ч
	Выходной шум	Без фильтрации, среднеквадратичное		0,135		º/с
	Повторяемость коэффициента масштабирования	1б		0,1		%
	Нелинейность коэффициента масштабирования	FS=450 º/с		0,01		%FS
	Полоса пропускания (-3 дБ)			330		Гц
	Перекрестная связь			0,1		%
Акселерометр	Динамический диапазон измерения	Настраиваемый (максимум ± 40)		±18		г
	Стабильность нулевого смещения	Дисперсия Аллана		0,07		мг
	Нулевое смещение в полном температурном диапазоне	-40 ºC ~ 85 ºC, 10 с сглаживание, среднеквадратичное		5		мг
	Случайное блуждание	1б		0,029		м/с/√ч
	Повторяемость нулевого смещения	1б		5		мг
	Выходной шум	Без фильтрации, среднеквадратичное		1		мг
	Повторяемость коэффициента масштабирования	1б		0,1		%
	Нелинейность коэффициента масштабирования	FS=10g		0,1		%FS
	Полоса пропускания (-3 дБ)			330		Гц
	Перекрестная связь			0,1		%
Магнитометр	Динамический диапазон измерения			±2,5		гаусс
	Чувствительность			0,1		мгаусс/LSB
	Нелинейность			0,5		%FS
Барометр	Диапазон давления		300		1100	мбар
	Чувствительность			6,1 × 10^-7		мбар/LSB
	Общая погрешность			4,5		мбар
	Относительная погрешность			2,5		мбар
	Нелинейность			0,1		%FS
Интерфейс связи	1 spi	Входная тактовая частота			15	МГц
Интерфейс связи
Электрические характеристики	Напряжение	DC	2,5	3,3 ± 10%	5	В
	Потребляемая мощность			0,6	1	Вт
	Пульсация	P-P			100	мВ
	вес			48±2		г
Условия эксплуатации	Рабочая температура	Масштабируемая	-40		85	ºC
	Температура хранения		-55		85	ºC
	Вибрация			10~2000 Гц, 6,06 г
	Удар			5000 г, 0,1 мс
