Высокоточный MEMS-гироскопный чип с нестабильностью предвзятости 1°/h для IMU Accelerometer Gyro

Наименование марки:	Firepower
Номер модели:	МГЗ330HC-O1
МОК:	1
Условия оплаты:	Аккредитив, T/T
Способность к поставкам:	500 шт

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

CHINA

Сертификация:

Название продукта:

Чип MEMS гироскопа

Устойчивость к предвзятости @10 с:

<1°/ч

(Стабильность смещения @ 1 с:

<3°/ч

Угловая случайная прогулка:

<0,05°/√ч

Ошибка смещения по температуре:

<1°/ч

Скорость передачи данных:

12k

Packaging Details:

Wooden box

Поставка способности:

500 шт

Выделить:

Стрельбище для моделирования движения по трем оси

Многофункциональный поворотник

Стрелка для испытаний гиросенсоров

Описание продукта

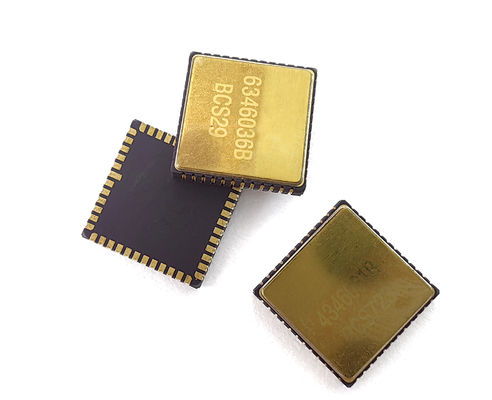

Высокоточный MEMS-гироскопный чип с нестабильностью предвзятости 1°/h для IMU Accelerometer Gyro

Чип MEMS Gyroscope является миниатюрным твердотельным датчиком угловой скорости, предназначенным для точного измерения скорости вращения.Он включает в себя передовую технологию микрообработки MEMS и архитектуру привода с замкнутым циклом для доставкивысокая точность, низкая нестабильность предвзятости и отличная устойчивость к вибрации.

Особенности чипацифровой выходИдеально подходит для применения в динамических условиях.БПЛА, робототехника, системы стабилизации транспортных средств и инерциальные навигационные устройства тактического класса.

Основные параметры

Производительность	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Диапазон (градус/с)	400	400	400
Ширина полосы @3DB (настраиваемая) (Гц)	200	200	300
Выходная точность (цифровой SPI) (биты)	24	24	24
Выходная частота (ODR) (соответствует требованиям) (Hz)	12 километров	12 километров	12 километров
Задержка (соответствует требованиям) (мс)	< 1.5	< 1.5	< 1
Устойчивость к предвзятости (deg/hr(1o))	<0.1	<0.5	<0.1
Устойчивость к предвзятости (1σ 10s) (deg/hr(1o))	< 1	< 5	< 1
Стабильность предвзятости (1σ 1s) (градус/час (((1o))	< 3	< 15	< 3
Ошибка предвзятости над температурой (1σ) (градус/час ((1o))	< 10	< 30	10
Изменения температуры предвзятости, калиброванные ((1σ) (градус/час ((1o))	< 1	< 10	< 1
Повторяемость предвзятости (градус/час ((1o))	<0.5	< 3	<0.3
Коэффициент шкалы при 25°C (лсб/градус/с)	16000	16000	20000
Повторяемость коэффициента масштаба (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Коэффициент масштаба против температуры (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Нелинейность коэффициента масштаба (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Угловой случайный ход (ARW) (°/√h)	<0.05	<0.25	<0.05
Шум (от пика до пика) (градус/с)	<0.35	<0.4	<0.25
Чувствительность GValue (°/ч/г)	< 1	< 3	< 1
Ошибка исправления вибрации (12gRMS,20-2000) (°/ч/g ((rms))	< 1	< 3	< 1

Пригодный для окружающей среды

Удар (включенная мощность)	500 г, 1 мс
Сопротивление ударам (выключение питания)	10000 г, 10 мс
Вибрация (включенная мощность)	18g rms (20Hz - 2kHz)
Рабочая температура	-40°C до +85°C
Температура хранения	-55°C до +125°C
Напряжение питания	5±0,25 В
Текущее потребление	45 ма

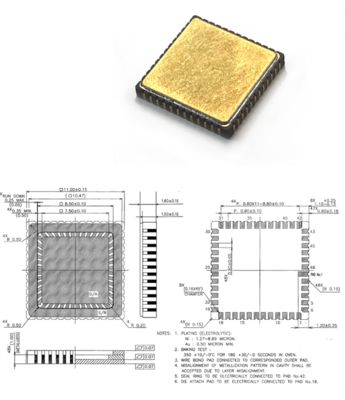

Дизайн ПКБ

Конденсаторы разъединения для штифтов VCP, VREF, VBUF и VREG должны быть расположены как можно ближе к штифтам с минимальным эквивалентным сопротивлением следов.Другие концы конденсаторов разъединения для VREF, VBUF и VREG подключаются к ближайшей AVSS_LN, а затем к сигнальной земле с помощью магнитного шарика.

Конденсаторы разъединения для VCC и VIO должны быть расположены рядом с соответствующими булавами.требующие широких следов ПКБ для обеспечения стабильности напряжения.

Для плавной сборки избегайте перемещения под упаковкой и размещения компонентов вдали от областей концентрации напряжения.внешние механические контактные точки, и участки, склонные к деформации во время установки.

Теги:

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Датчик гироскопа акселерометра

Гироскоп акселерометра IMU

Акселерометр сгибания кварца

гироскоп оптического волокна

Инерциальная навигационная система

Искатель гироскопа северный

Датчик магнитометра

Подробная информация о продукции

Высокоточный MEMS-гироскопный чип с нестабильностью предвзятости 1°/h для IMU Accelerometer Gyro

Высокоточный MEMS-гироскопный чип с нестабильностью предвзятости 1°/h для IMU Accelerometer Gyro

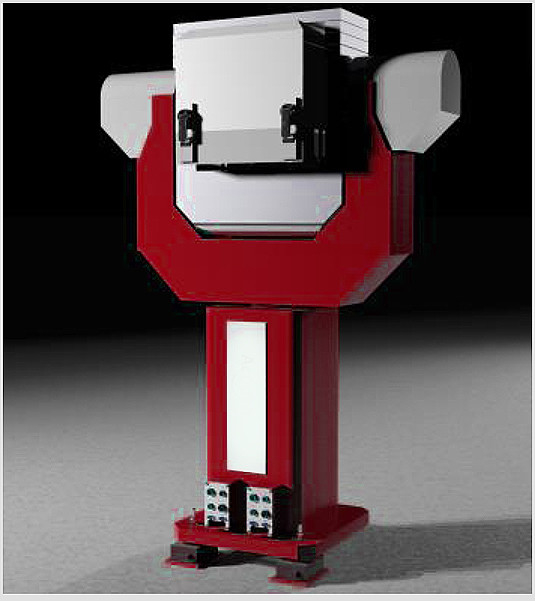

Стрельбище для моделирования движения по трем оси

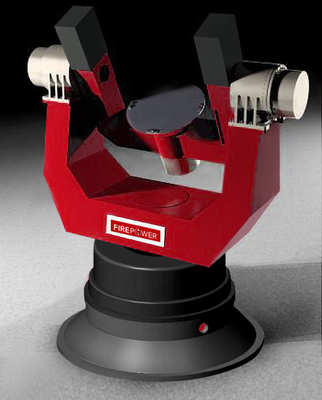

Многофункциональный поворотник
