Компактный и маломасштабный ИНУ инерциальный датчик инерциальной навигационной системы в БПЛА

Name: Компактный и маломасштабный ИНУ инерциальный датчик инерциальной навигационной системы в БПЛА
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	GI200G-B0
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	500/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

ИМУ-гиротехника для БПЛА

гироскоп Устойчивость к нулевому смещению:

10 °/h (GJB, 10s), 2,0 °/h (ALLAN)

Ряд гироскопа:

±500º/s

Ускоритель с нулевой предвзятостью:

0.5mg

Ряд акселерометра:

± 16 г

Операционная температура:

-40~+80℃

Вибрация:

20~2000 Гц

Пропускная способность:

200HZ

Упаковывая детали:

Губка + коробка

Поставка способности:

500/MONTH

Выделить:

Компактный инерционный датчик МУМ

Инерциальный датчик БПЛА

Низкая масса ИМУ инерциальный датчик

Описание продукта

Компактный и маломасштабный ИНУ инерциальный датчик инерциальной навигационной системы в БПЛА

Описание продукта

GI200G-B0-IMU представляет собой инерционную единицу измерения (IMU) на основе технологии микрообработки (MEMS), с встроенным высокопроизводительным гироскопом MEMS и акселерометром MEMS,с выходом 3 угловых скоростей и 3 ускорения.

GI200G-B0-IMU имеет высокую надежность и сильную адаптивность к окружающей среде.искатель и другие поля.

Основная область применения

Тактические и промышленные БПЛА
Умные боеприпасы
Поисковик
Автоматическое управление
Стабилизируйте платформу.

Основные функции

Цифровой гироскоп с тремя осями:
1. Динамический диапазон измерений ±500o/s (MAX:±2000 °/s);
2. Стабильность с нулевым уклоном: 10 °/ч (GJB, 10 с), 2,0 °/ч (ALLAN);
Триаксиальный цифровой акселерометр:
1. Динамический диапазон измерений ± 16 g (MAX:± 200 g);
2. Стабильность при нулевой предвзятости: 0,5 мг (GJB, 10 с), 0,1 мг (ALLAN);
Высокая надежность: MTBF > 20000 h;
Гарантированная точность в пределах полного температурного диапазона (-40 °C ~ 80 °C): встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
Пригодные для работы в условиях сильных вибраций
Интерфейс 1-канальной UART

Технические показатели

Параметр			Условия испытаний	Типичная стоимость	Единица
Угловая скорость	Диапазон		Стрельбище	50,010,002,000	°/s
	Нулевая предвзятость	Стабильность	Среднее время 10 с, + 70 °C, + 20 °C, -40 °C	10	°/h
		Стабильность	Дифференциация Алана, + 20 °C	2	°/h
		Общее изменение температуры с нулевым предубеждением	-40 °C ~ + 70 °C, 1 °C/мин, среднее время 10 с, 1σ	±0.05	°/s
		Нулевая предвзятость	Диапазон нулевой предвзятости	±0.1	°/s
	Коэффициент масштаба	Нелинейность	+20°С	0.01	% ФС
	Коэффициент масштаба	Точность коэффициента масштаба	Изменение жизненного цикла, ускоренное тестирование	0.2	% ФС
	Термин чувствительный к ускорению			8	°/h/g
	Пропускная способность		3 дБ	200	Гц
	Задержка передачи данных		За исключением времени передачи	< 5	мс
Ускорение	Диапазон			16,200	g
	Нулевая предвзятость	Стабильность	Среднее время 10 с, + 70 °C, + 20 °C, -40 °C	0.5	Мг
		Стабильность	Дифференциация Алана, + 20 °C	0.1	Мг
		Общее изменение температуры с нулевым предубеждением	-40 °C ~ + 70 °C, колебание 1 °C/мин	1	Мг
		Нулевая предвзятость	Диапазон нулевой предвзятости	5	Мг
	Коэффициент масштаба	Повторяемость последовательных запусков	+70°C+,20°C,-40°C	100	ppm
		Нелинейность	+20°С	0.02	% ФС
		Точность коэффициента масштаба	Изменение жизненного цикла, вместо этого ускоренное испытание	0.3	% ФС
	Пропускная способность		3 дБ	200	Гц
Время начала			Время от включения до вывода действительных данных	500	мс
3 гирооси и 3 оси ускорения			+70°C+,20°C,-40°C	0.05	°
Степень неортогональности между любыми двумя осями			+70°C+,20°C,-40°C	0.05	°
Общие размеры			LxWxH	22.4×24×9	мм
Вес				10	g
Электрическое питание				5±0.5	V
Ripple			П-п	100	mV
Потребление энергии				0.5	W
Окружающая среда использования			Рабочая температура...	-40 ~ +80	°C
			Температура хранения	-45 ~ +85	°C
			Влияние	1000 г,0.5 мс
			Вибрация	20~2000 Гц,
			Вибрация	60,06 грамма
Скорость обновления сообщений			1-канальная UART	500 (по умолчанию)	Гц
Скорость обновления сообщений			1-канальная UART	1000 (максимум)	Гц
Скорость передачи сигналов			1-канальная UART	460.8 (по умолчанию)	kbps
Скорость передачи сигналов			1-канальная UART	921.6 (максимум)	kbps
Надежность			MTBF	20000	h
Надежность			Непрерывное время работы	120	h

Электрический интерфейс

GI200G-B0-IMU использует внутренний разъем 6PIN с функцией блокировки для взаимосвязи.

Модель интерфейса: A1008 WR-S-6P, рекомендуемый терминал спаривания - A1008H-6P + A1008-T/G или 5013300600 (6p) + 5013340000.

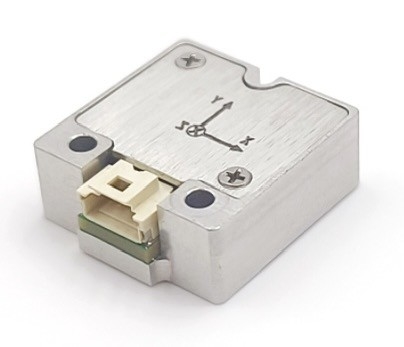

Компактный и маломасштабный ИНУ инерциальный датчик инерциальной навигационной системы в БПЛА 0

Размер продукта

L22.4mm x W24mm x H9mm ((L x W x H)
